Како једнополни вакуумски прекидач од 27,5 КВ обезбеђује поуздану заштиту средњег напона?

Абстрацт

A 27.5КВ једнополни вакуумски прекидачје критична компонента у модерним системима за дистрибуцију електричне енергије средњег напона, дизајниран да обезбеди брз, сигуран и поуздан прекид електричне струје иу нормалним иу условима квара. Овај чланак објашњава његов принцип рада, структурне предности, сценарије примене и разматрања избора. Такође се бави уобичајеним изазовима корисника као што су поузданост прекида лука, трошкови одржавања, ограничења простора, и радну сигурност у захтевним електричним окружењима.

Садржај

• 1. Преглед 27,5КВ једнополног вакуумског прекидача
• 2. Принцип рада и технологија прекида вакуума
• 3. Кључне предности у системима за дистрибуцију електричне енергије
• 4. Типични сценарији примене
• 5. Поређење са другим типовима прекидача
• 6. Разматрања о избору и инсталацији
• 7. Предности одржавања и животног циклуса
• 8. Често постављана питања

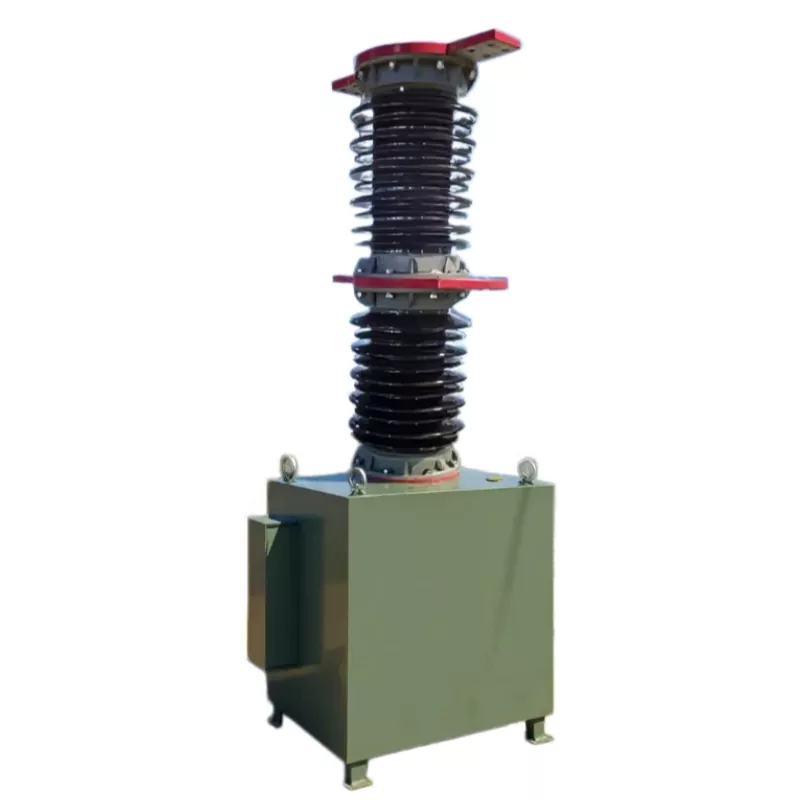

1. Преглед 27,5КВ једнополног вакуумског прекидача

Једнополни вакуумски прекидач од 27,5КВ се широко користи у електричним системима средњег напона, посебно у снабдевању електричном енергијом вуче, индустријске подстанице и комуналне дистрибутивне мреже. Дизајниран је да независно контролише сваку фазу трофазног система, нуди већу флексибилност и могућност изолације кварова.

За разлику од традиционалних уљних или ваздушних прекидача, овај тип користи вакуумски прекидач за гашење електричних лука. Ово обезбеђује минимално хабање контакта, повећану безбедност и значајно смањене захтеве за одржавањем. Произвођачи као нпрАнкиангсу побољшали ову технологију како би задовољили савремене стандарде поузданости мреже.

2. Принцип рада и технологија прекида вакуума

Основни механизам вакуумског прекидача ослања се на високу диелектричну чврстоћу у условима вакуума. Када дође до квара, контакти унутар вакуумског прекидача се раздвајају и формира се лук. Међутим, због одсуства јонизујућег медијума, лук се брзо гаси на првом прелазу струје нуле.

Радни редослед:

• Детекција квара заштитним релејним системом
• Активација окидача и механичко раздвајање контаката
• Формирање лука унутар вакуумске коморе
• Брзо гашење лука на нули струје
• Изолација неисправног сегмента кола

Ова могућност брзог прекида га чини идеалним за системе у којима су стабилност и смањење застоја критични проблеми.

3. Кључне предности у системима за дистрибуцију електричне енергије

Купци се често суочавају са проблемима као што су високи трошкови одржавања, ризици квара лука и старење опреме у традиционалним прекидачима. 27,5КВ једнополни вакуумски прекидач ефикасно решава ове проблеме.

• Висока поузданост:Стабилан прекид лука при поновљеним операцијама.
• Ниско одржавање:Није потребно допуњавање нафте или гаса.
• Компактан дизајн:Погодно за подстанице са ограниченим простором.
• Дуг електрични век:Вакумски прекидачи смањују контактну ерозију.
• Безбедност животне средине:Нема ризика од цурења нафте или емисије гасова.

Ове предности значајно смањују трошкове животног циклуса и побољшавају континуитет рада у захтевним окружењима.

4. Типични сценарији примене

Напон од 27,5КВ се обично повезује са системима електрификације железнице и индустријским мрежама средњег напона. Испод су кључна поља апликације:

• Трафостанице за вучну железницу
• Градске електродистрибутивне мреже
• Индустријски производни погони
• Рударство и електрични системи за тешке услове рада
• Системи интеграције мреже обновљивих извора енергије

У сваком од ових окружења, стабилност система и брзина изолације квара су критичне за несметане операције.

5. Поређење са другим типовима прекидача

У поређењу са другим технологијама, вакуумски прекид пружа уравнотежено решење између перформанси, безбедности и оперативних трошкова.

6. Разматрања о избору и инсталацији

Избор правог 27,5КВ једнополног вакуумског прекидача захтева пажљиву процену параметара система и услова околине.

Кључни фактори укључују:

• Компатибилност називног напона (захтеви за пројектовање система од 27,5КВ)
• Капацитет прекидања кратког споја
• Циклуси механичке издржљивости
• Координација изолације
• Ограничења простора за инсталацију

Правилна инсталација обезбеђује оптималне перформансе и спречава превремени квар опреме. Препоручује се да се придржавате упутстава произвођача као што су оне које дајеАнкианг.

7. Предности одржавања и животног циклуса

Једна од главних предности вакуумских прекидача је њихов минимални захтев за одржавањем. Међутим, периодична инспекција је и даље неопходна да би се осигурала дугорочна стабилност.

• Прегледајте систем механичких спона годишње
• Проверите вредности отпора изолације
• Пратите број радних циклуса
• Уверите се да прикључци терминала остану чврсти

Пошто су вакуумски прекидачи заптивене јединице, унутрашње лучне коморе се не деградирају брзо, што доводи до продуженог радног века у поређењу са конвенционалним системима.

8. Често постављана питања

П1: Шта вакуумски прекидач чини сигурнијим од типова на бази уља?

Елиминише запаљиво уље, смањујући опасност од пожара и ризике по животну средину, а истовремено побољшава ефикасност гашења лука.

П2: Може ли се једнополни прекидач од 27,5 КВ користити у свим системима средњег напона?

Посебно је дизајниран за системе који захтевају изолацију од 27,5КВ и обично се користи у железничким и индустријским апликацијама.

П3: Колико је дуг типичан радни век?

У зависности од услова рада, вакуумски прекидачи могу трајати преко 20 година уз минимално одржавање.

П4: Да ли је потребно пуњење гасом или уљем?

Не. Вакумски прекидач је запечаћен доживотно, елиминишући потребу за допуном или заменом медија за гашење лука.

Закључак

27.5КВ једнополни вакуумски прекидач представља високо ефикасно решење за модерне средњенапонске системе заштите. Његова технологија гашења вакуумског лука, компактан дизајн и ниски захтеви за одржавање чине га пожељним избором за индустрију тражећи оперативну стабилност и дугорочну исплативост. Уз напредак произвођача као што јеАнкианг, ови системи настављају да се развијају ка вишим стандардима безбедности и перформанси.
