10КВ унутрашњи струјни трансформатор

10КВ унутрашњи струјни трансформатор (модел ЛЗЗБЈ9-10) је дизајниран за прецизно мерење струје и заштиту у средњенапонским унутрашњим енергетским системима. Обично се уграђује у панеле разводних уређаја, мерне ормаре и компактне трафостанице где је потребан стабилан излаз сигнала и поузданост изолације при континуираном раду.

У аутоматизацији дистрибуције и индустријским енергетским мрежама, 10КВ унутрашњи струјни трансформатор игра кључну улогу у претварању високе примарне струје у стандардизоване секундарне сигнале за мерне инструменте и заштитне релеје. Његова ливена структура од епоксидне смоле побољшава механичку чврстоћу и обезбеђује стабилне перформансе у влажним или прашњавим затвореним окружењима.

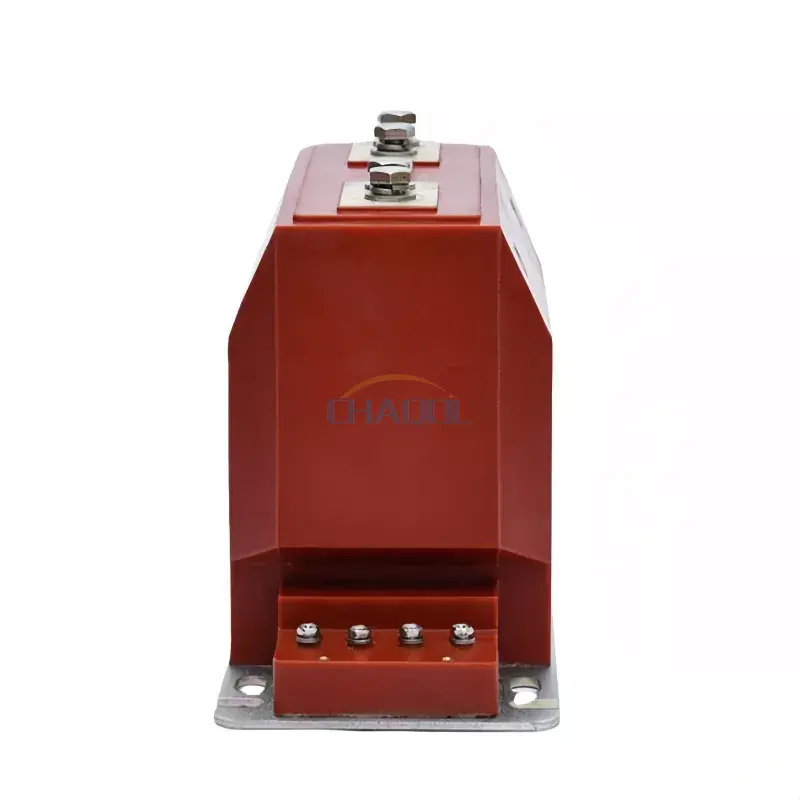

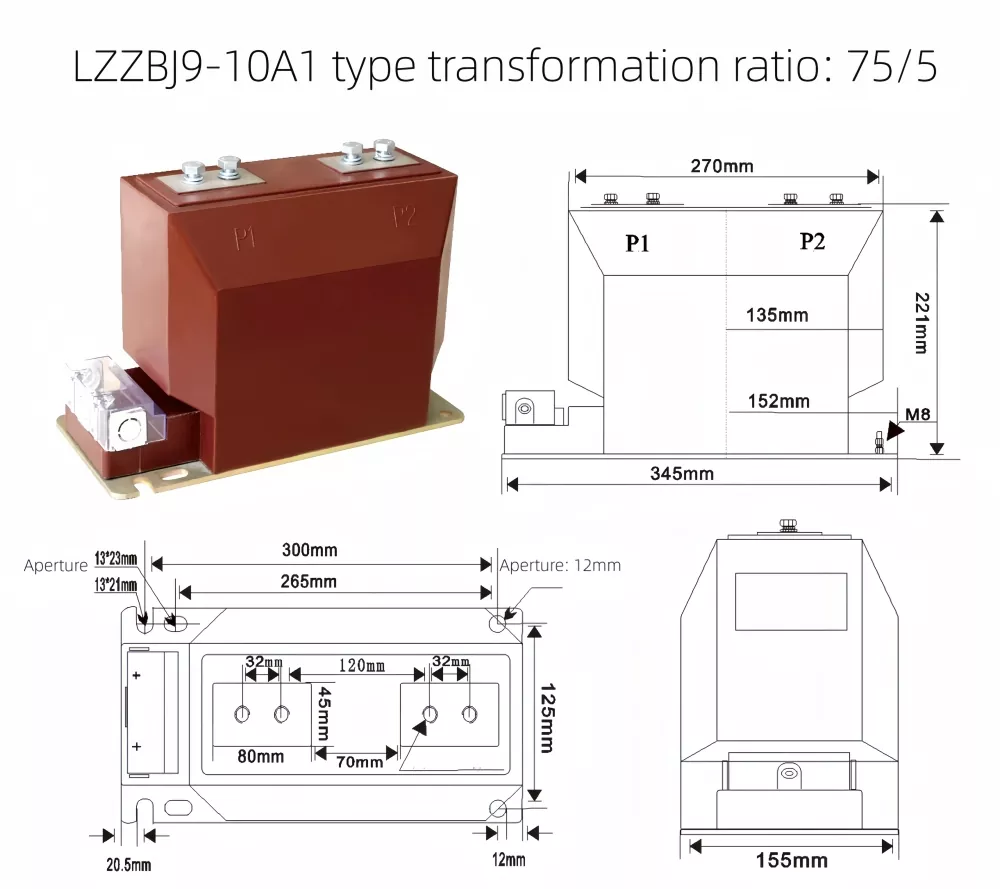

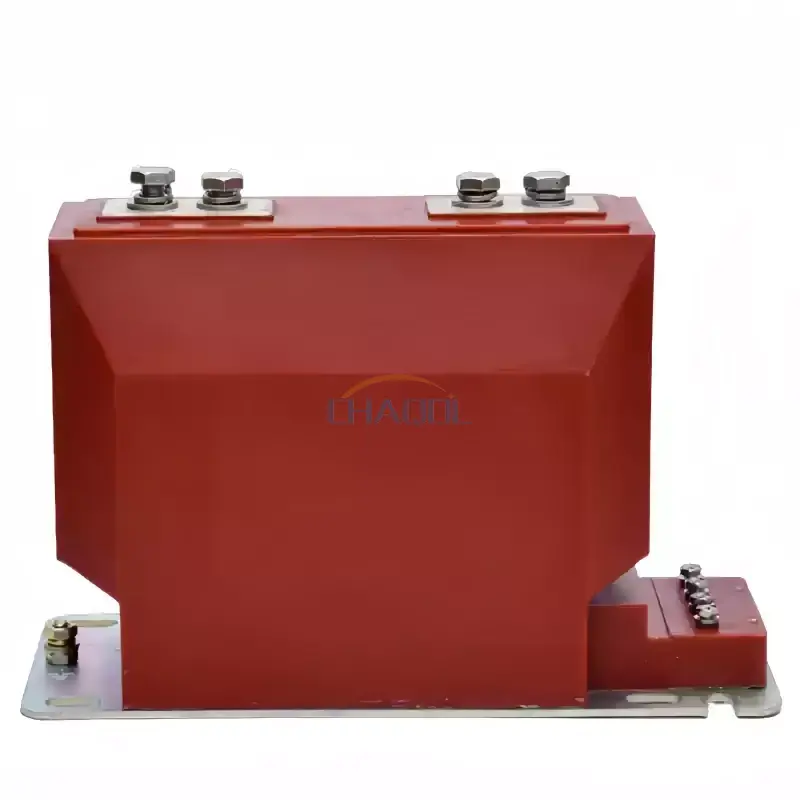

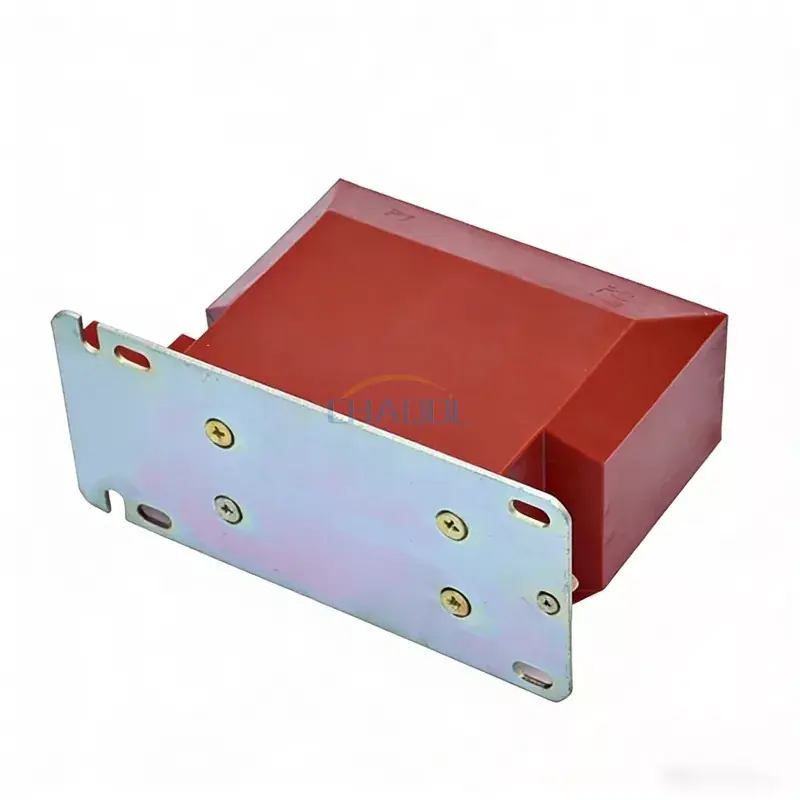

Приказ производа и дијаграм димензија

Инжењерски дизајн и функционална структура

Ова серија усваја потпуно затворен процес ливења епоксидне смоле, који интегрише гвоздено језгро, секундарни намотај и изолациони систем у компактно тело. Дизајн смањује ризик од делимичног пражњења и повећава диелектричну чврстоћу, што га чини погодним за дуготрајан рад у расклопним уређајима под напоном.

10КВ унутрашњи струјни трансформатор је такође опремљен ојачаном прикључном кутијом за секундарну заштиту ожичења, заједно са базом за уземљење која обезбеђује сигурну инсталацију и усклађеност са стандардима електричне безбедности у индустријском окружењу.

Тецхницал Параметерс

Модел ЛЗЗБЈ9-10 подржава вишеструке конфигурације примарне струје и класе тачности како би испунио различите захтеве мерења и заштите у системима дистрибуције електричне енергије.

Називна секундарна струја: 5А или 1А

Називни ниво изолације: 12/42/75КВ

Сценарији апликација

Овај тип струјног трансформатора се широко користи у ормарима за дистрибуцију електричне енергије, унутрашњим подстаницама, системима индустријске аутоматизације и системима за управљање енергијом. Посебно је погодан за окружења која захтевају високу тачност мерења и дугорочну стабилност у условима непрекидног оптерећења.

10КВ унутрашњи струјни трансформатор је обично интегрисан са заштитним релејима, бројилима енергије и системима за надзор у инфраструктури паметне мреже и индустријским мрежама за контролу електричне енергије.

Инсталација и сигурносни дизајн

База производа је дизајнирана са више монтажних рупа и терминала за уземљење, обезбеђујући стабилну фиксацију и електричну сигурност током рада. Секундарна прикључна кутија пружа додатну заштиту од случајног контакта и спољашњих сметњи.

Његова компактна структура омогућава једноставну уградњу у системе расклопних уређаја са ограниченим простором, смањујући сложеност ожичења и побољшавајући ефикасност одржавања.

ФАК

П1: Која је главна функција овог струјног трансформатора?
О: Конвертује високу примарну струју у стандардизовану ниску секундарну струју за мерење и заштиту у унутрашњим средњенапонским системима.

П2: Где се обично инсталира 10КВ унутрашњи струјни трансформатор?
О: Углавном се користи у унутрашњим разводним уређајима, разводним орманима и компактним подстаницама у индустријским и комуналним системима напајања.

П3: Које су његове кључне предности у поређењу са конвенционалним ЦТ-ом?
О: Нуди изолацију од епоксидне смоле, компактан дизајн, високу прецизност и јаку отпорност на влагу и прашину, што га чини погодним за дуготрајан рад.

П4: Може ли подржати различите струјне опсеге?
О: Да, доступне су вишеструке примарне струје које одговарају различитим оптерећењима и системским захтевима.

П5: Да ли је погодан за апликације паметне мреже?
О: Да, широко се користи у паметним системима за мерење и аутоматизованим дистрибутивним мрежама због свог стабилног излазног сигнала.

П6: Да ли захтева често одржавање?
О: Није потребно често одржавање. Периодична провера терминала и стања изолације је обично довољна.
