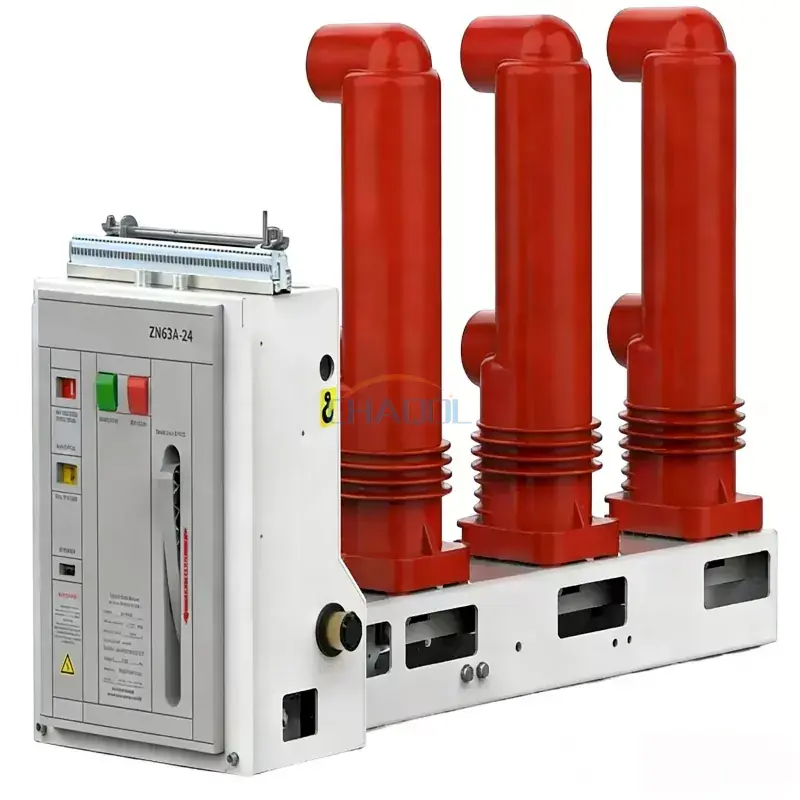

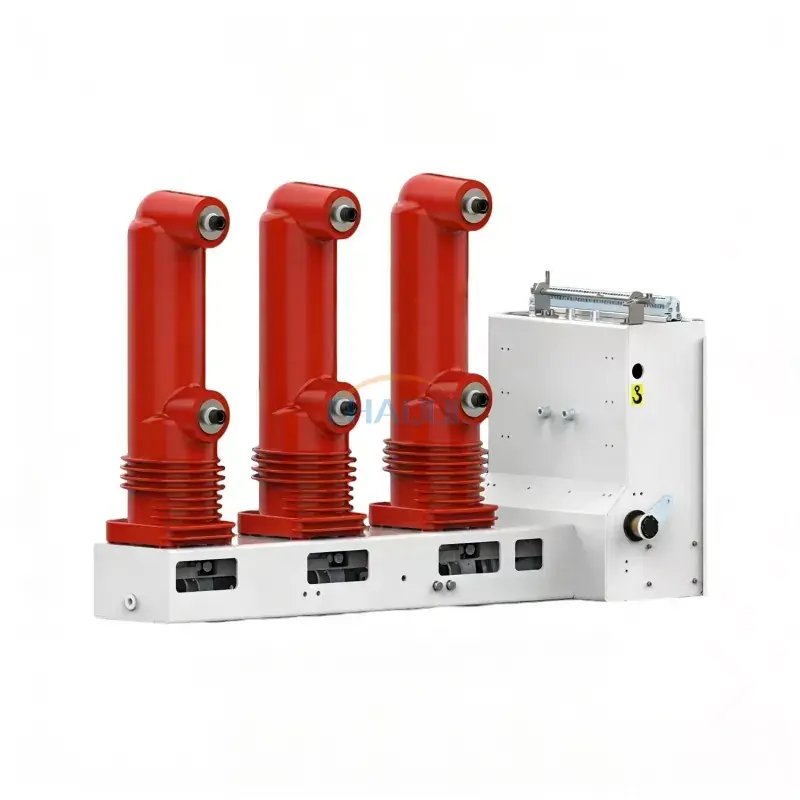

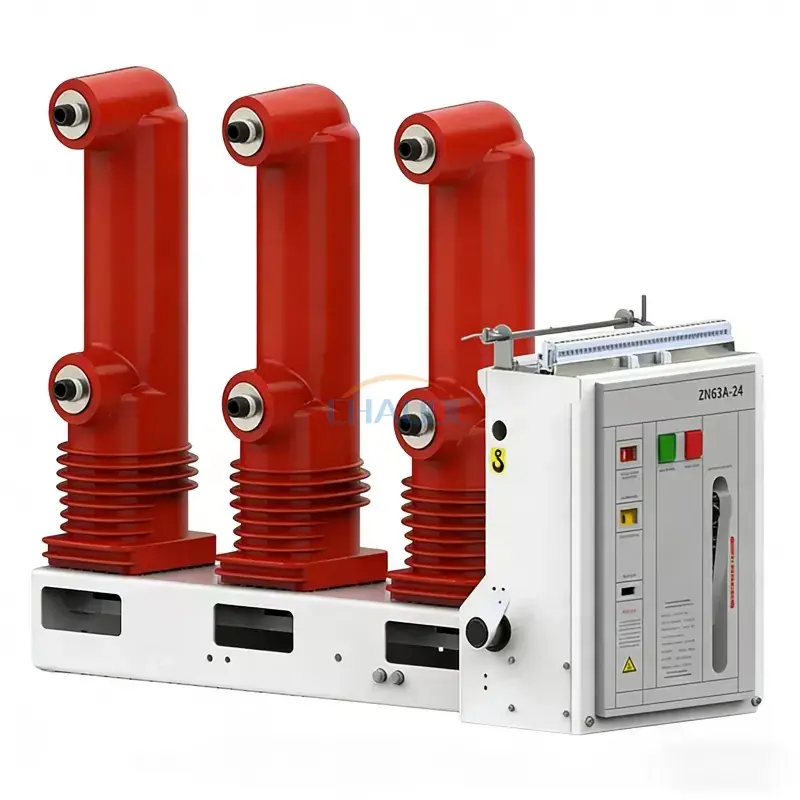

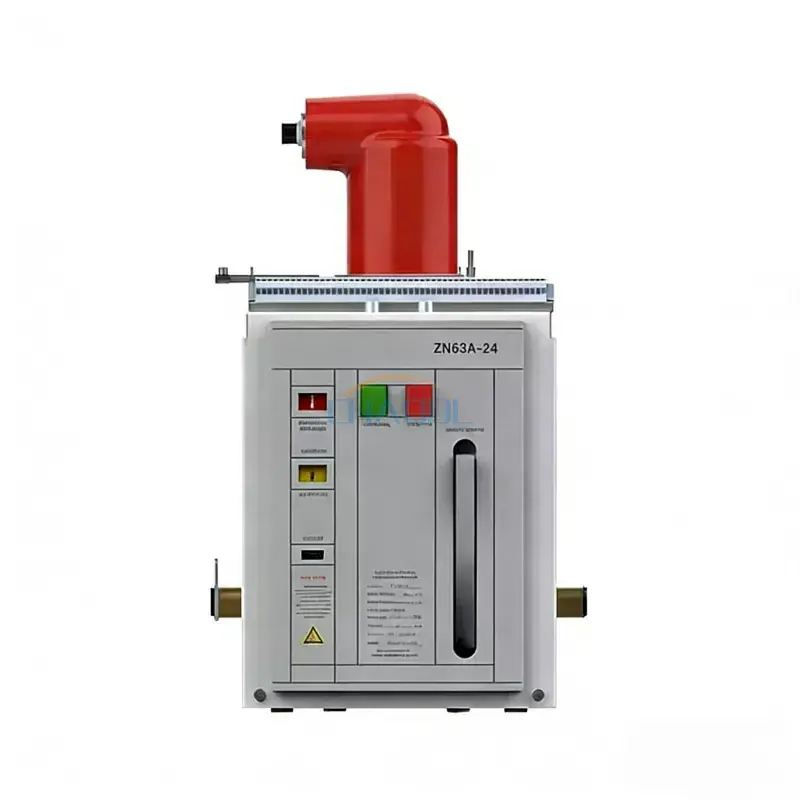

24кВ бочни вакумски прекидач

Тхе24кВ бочни вакумски прекидач(Модел: ЗН63А (ВС1)-24) је затворен средњенапонски прекидач високих перформанси дизајниран за трофазне системе наизменичне струје 50Хз са називним напоном од 24кВ. Интегрише радни механизам и вакуумски прекидач у компактну структуру, обезбеђујући поуздану заштиту, пребацивање и контролу за подстанице, електране, индустријске објекте и системе за дистрибуцију електричне енергије. Прекидач је доступан у фиксној и извлачивој верзији како би задовољио различите конфигурације склопних уређаја.

Уз напредну технологију прекида вакуума, високу механичку издржљивост и ниске захтеве за одржавањем, овај прекидач је идеалан за апликације које укључују честе операције пребацивања. Широко се користи у металургији, рударству, хемијским постројењима, индустрији угља, комуналним подстаницама и пројектима обновљиве енергије где је неопходна сигурна и поуздана дистрибуција електричне енергије.

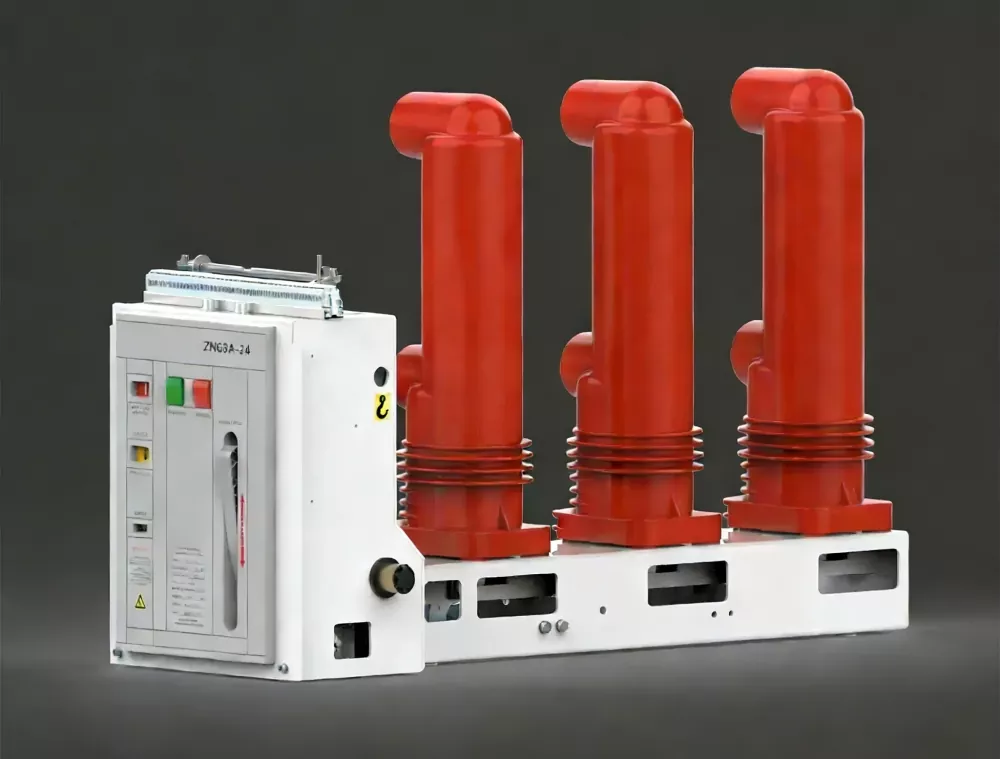

Изглед производа

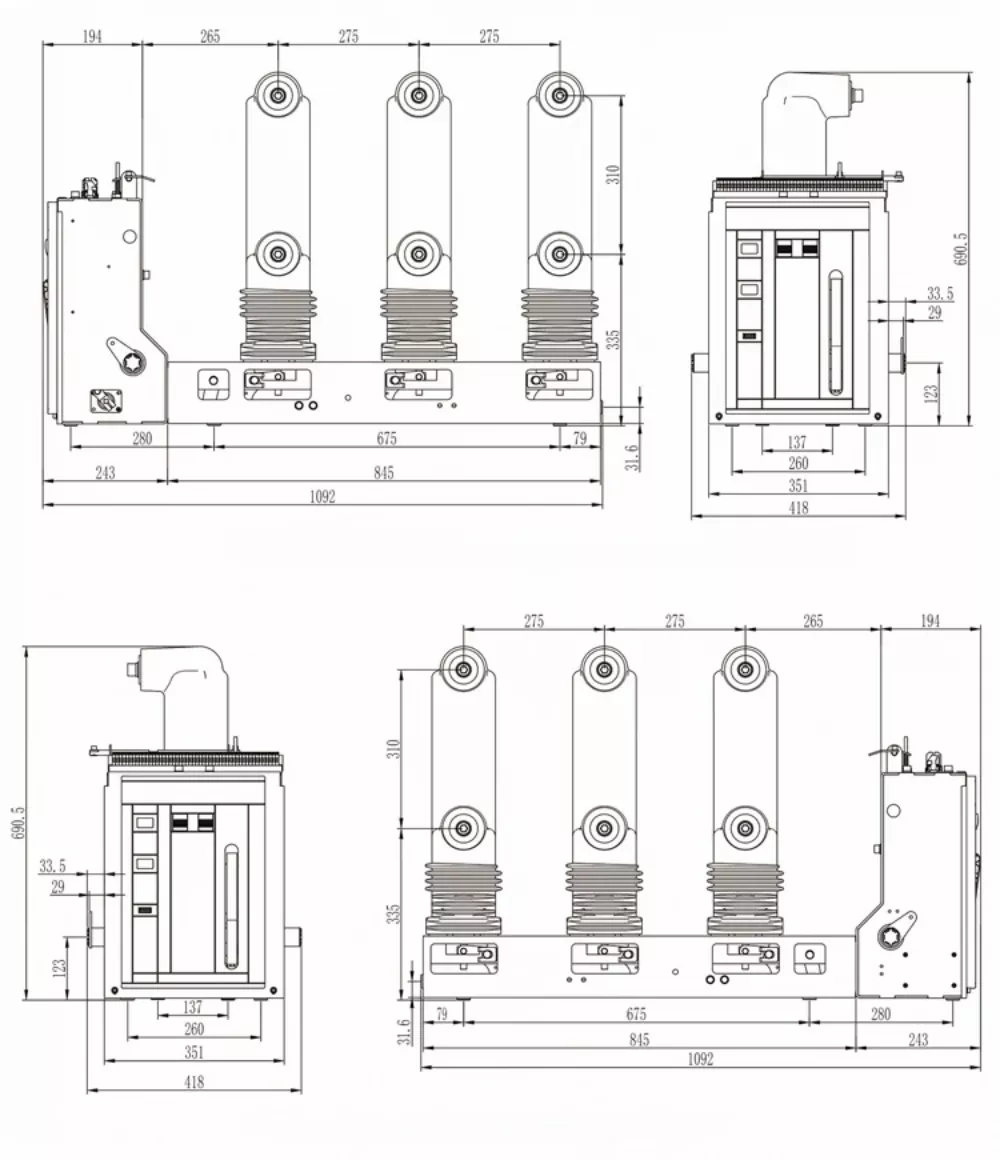

Дименсионс Диаграм

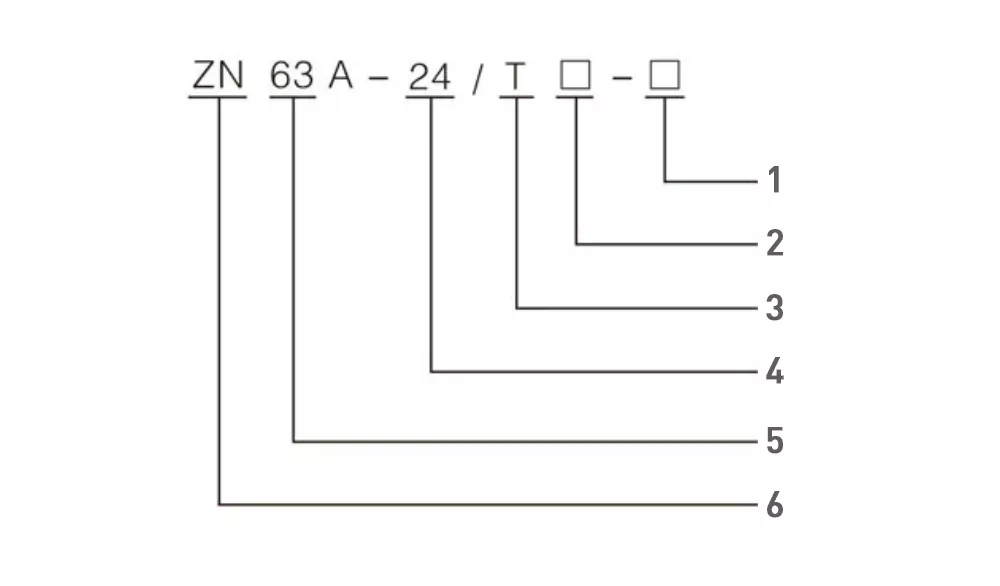

Идентификација модела

• 1 – Називна струја прекида кратког споја (кА)
• 2 – Називна струја (А)
• 3 – Оперативни механизам
• 4 – Називни напон (кВ)
• 5 – Дизајн серија
• 6 – Унутрашњи вакуумски прекидач

Карактеристике производа

• Интегрисани бочни механизам за управљање са компактним дизајном и поузданим преносом.
• Вакумски прекидач високих перформанси са контактима бакра и хрома обезбеђује одличну способност гашења лука и продужени електрични век.
• Хоризонтално распоређени опружни погонски механизам подржава ручно и моторно пуњење.
• Тхе24кВ бочни вакумски прекидачмогу се инсталирати као фиксни или извлачиви како би одговарали различитим системима расклопних уређаја.
• Висока чврстоћа диелектричне изолације, ниска струја сечења и одличне перформансе прекида кратког споја.
• Чврста епоксидна изолација пружа изузетну отпорност на влагу, УВ зрачење, промене температуре, старење и загађење.
• Механички век до 10.000 операција, што га чини погодним за апликације са честим пребацивањем.
• Подржава интелигентне заштитне релеје и системе аутоматизације подстаница.

Тецхницал Параметерс

Струцтурал Десигн

Прекидач има трофазну структуру полова опремљену централно запечаћеним керамичким или стакленим вакуумским прекидачем. Контакти бакар-хром и технологија уздужног магнетног поља ефикасно смањују контактну ерозију док побољшавају опоравак диелектрика и прекидају перформансе. Интегрисани механизам за рад са опругом обезбеђује стабилне операције отварања и затварања уз минимално одржавање током целог радног века.

У зависности од захтева примене, стубови се могу произвести коришћењем изолације од епоксидне смоле високе чврстоће или изолације обложене силиконском гумом, пружајући врхунску отпорност на влагу, кондензацију, излагање УВ зрачењу и оштра индустријска окружења.

Апликације

Тхе24кВ бочни вакумски прекидачсе широко користи у средњенапонским дистрибутивним системима који захтевају поуздану заштиту, чест рад и дуг радни век.

• електране
• Електричне подстанице
• Индустријски дистрибутивни системи електричне енергије
• Рударске операције
• Металуршка постројења
• Постројења за хемијску прераду
• Индустрија угља
• Пројекти обновљиве енергије
• Комерцијалне и општинске електроенергетске мреже
• Паметне подстанице и системи аутоматизације

Оперативно окружење

• Температура околине: -15°Ц до +40°Ц
• Надморска висина инсталације: до 1000м (веће надморске висине доступне на захтев)
• Максимални сеизмички интензитет: 8 степени
• Релативна влажност: дневни просек ≤95%, месечни просек ≤90%
• Погодно за окружења без опасности од пожара, опасности од експлозије, озбиљног загађења, корозивних гасова и прекомерних вибрација.

Принцип рада

Тхе24кВ бочни вакумски прекидачкористи затворени вакуумски прекидац као медијум за гашење лука. Када се појаве струје квара, контакти се брзо одвајају, а вакуумска комора готово тренутно гаси електрични лук, обезбеђујући брзу изолацију квара уз минимално хабање контакта. У комбинацији са опружним оперативним механизмом, прекидач пружа поуздане перформансе прекидача, висок прекидни капацитет и дугорочну радну стабилност.

Зашто одабрати овај вакуумски прекидач?

• Компактан интегрисани дизајн са стране
• Дуг електрични и механички радни век
• Конструкција погодна за одржавање
• Одличне перформансе изолације
• Поуздан рад у условима честих укључивања
• Погодно за фиксне и извлачиве разводне уређаје
• Компатибилан са интелигентним системима заштите и аутоматизације

Често постављана питања

За шта се користи 24кВ бочни вакуумски прекидач?

Користи се за пребацивање, заштиту и контролу средњенапонске електричне опреме у трафостаницама, индустријским постројењима, комуналним дистрибутивним системима и комерцијалним енергетским мрежама.

Које су предности вакуумског прекидача?

Вакумски прекидачи обезбеђују одличан прекид лука, ниске захтеве за одржавањем, дуг радни век, високу оперативну поузданост и еколошки прихватљив рад без уља или СФ6 гаса.

Може ли се овај прекидач уградити у извлачиву расклопну опрему?

Да. Доступан је у фиксној и извлачивој конфигурацији, омогућавајући флексибилну интеграцију у различите склопове склопних уређаја.

Које индустрије најчешће користе овај производ?

Широко се користи у производњи електричне енергије, трафостаницама, металургији, рударству, хемијској преради, индустрији угља, објектима обновљивих извора енергије и индустријским системима за дистрибуцију електричне енергије.
