12КВ спољни прекидач за искључивање

12КВ спољни прекидач за искључивањеје дизајниран за поуздану изолацију система средњег напона у условима празног хода. Усваја вертикалну једноструку структуру са стабилним механичким перформансама и јасним растојањем отварања, обезбеђујући безбедно одржавање и инспекцију дистрибутивних водова и подстаница.

Ова серија растављача на отвореном се широко користи у енергетским мрежама 10кВ–15кВ. Структура интегрише чврсти основни оквир, потпорне изолаторе високе чврстоће и проводни систем сечива типа нож. Са ојачаним механизмом за самозакључавање, обезбеђује стабилан рад чак и под јаким ветром, загађењем и температурним флуктуацијама.

Структурне предности

• Дизајн вертикалног отварања са једним преломом са јасним механичким деловањем
• Контактни систем ножева за поуздано електрично раздвајање
• Самозакључујућа структура за спречавање случајног рада
• Дизајн изолације против загађења за оштре спољашње средине
• Опционе конфигурације за различите струје и потребе инсталације

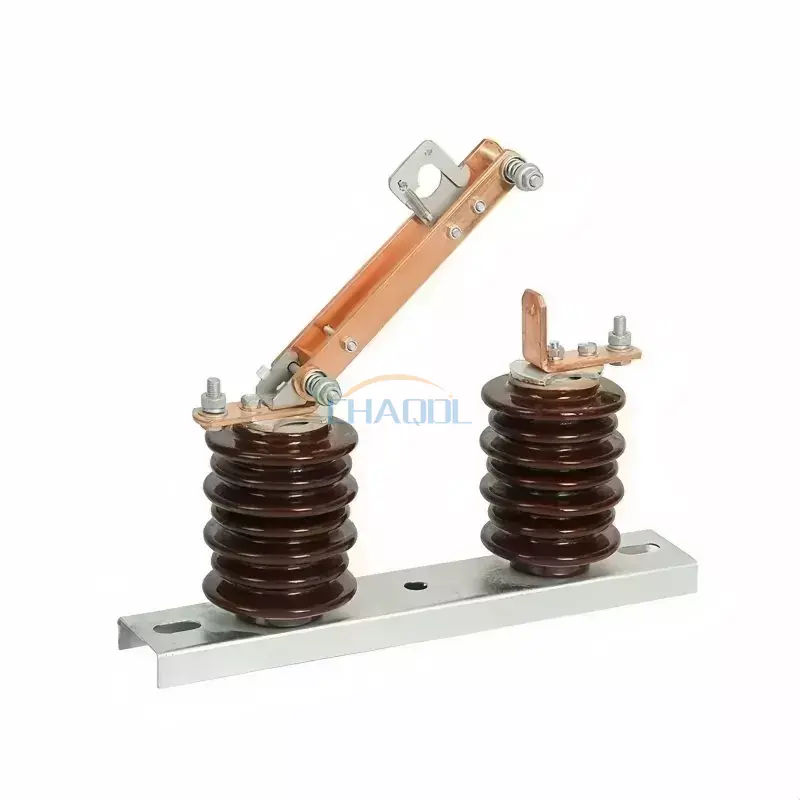

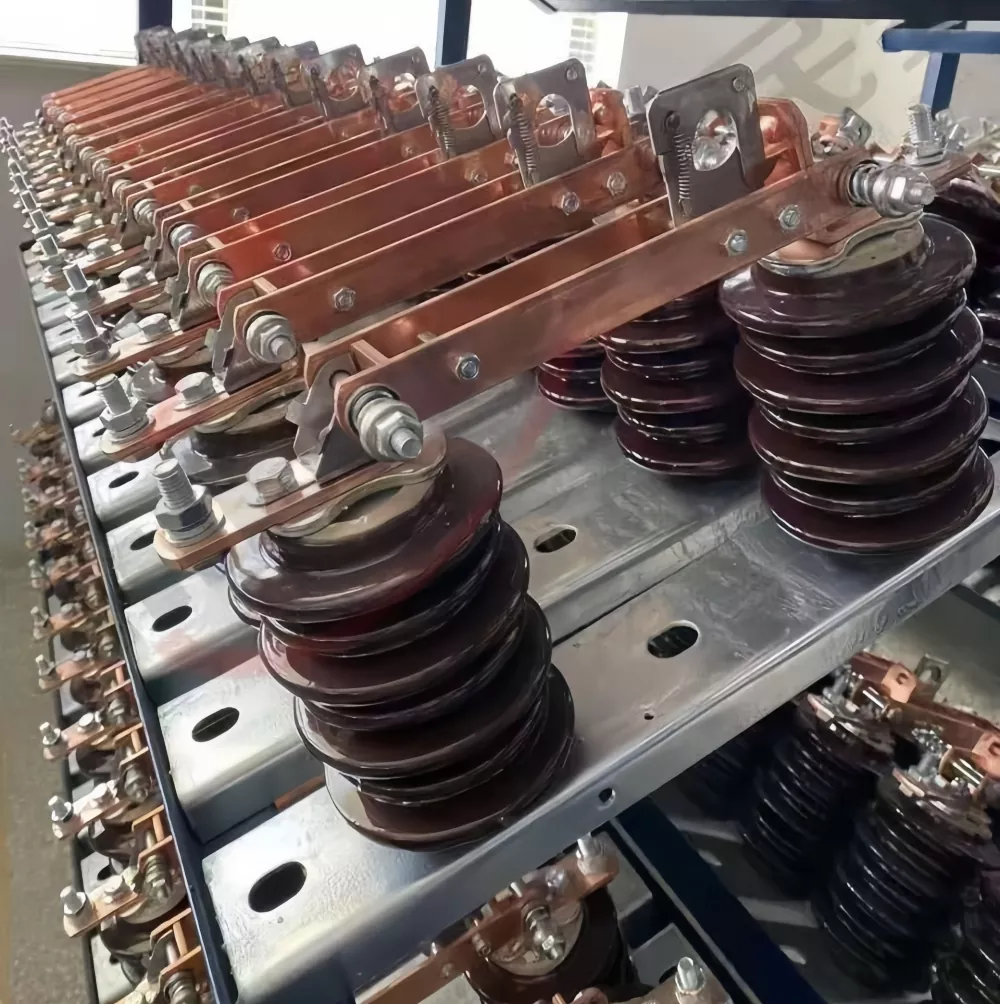

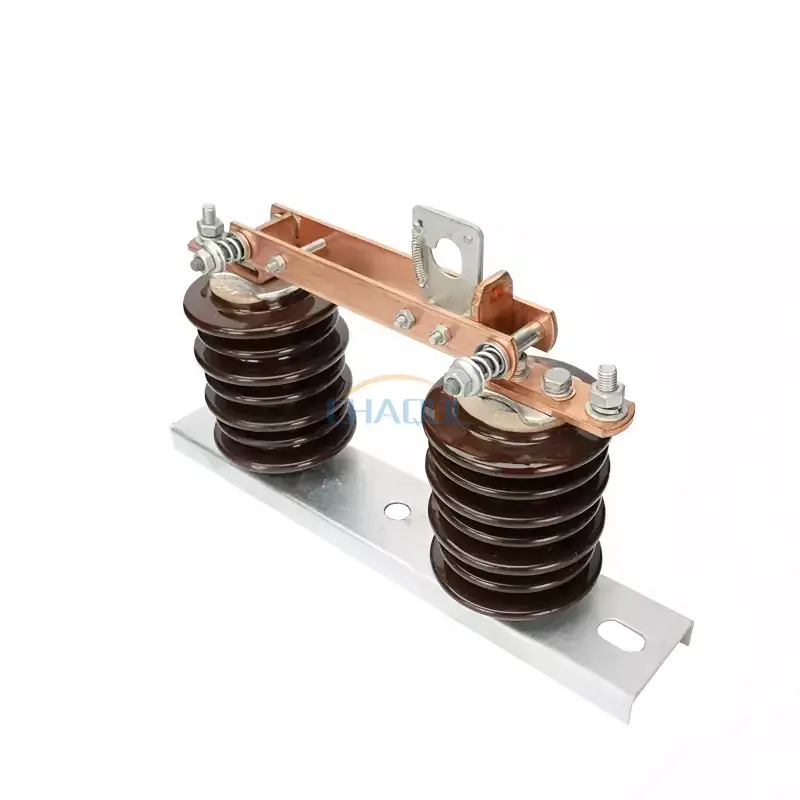

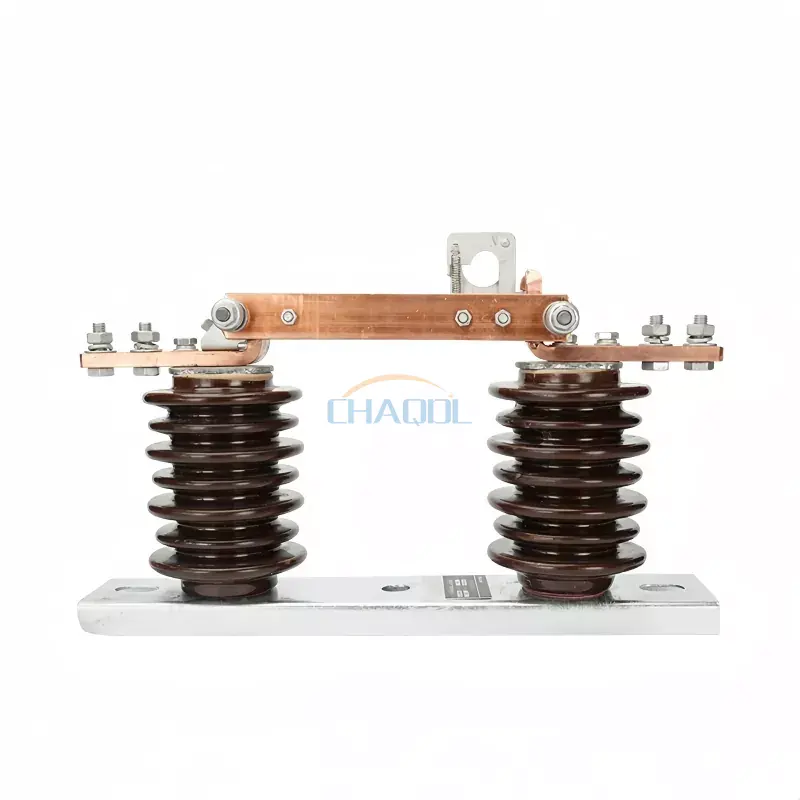

Фотографије производа

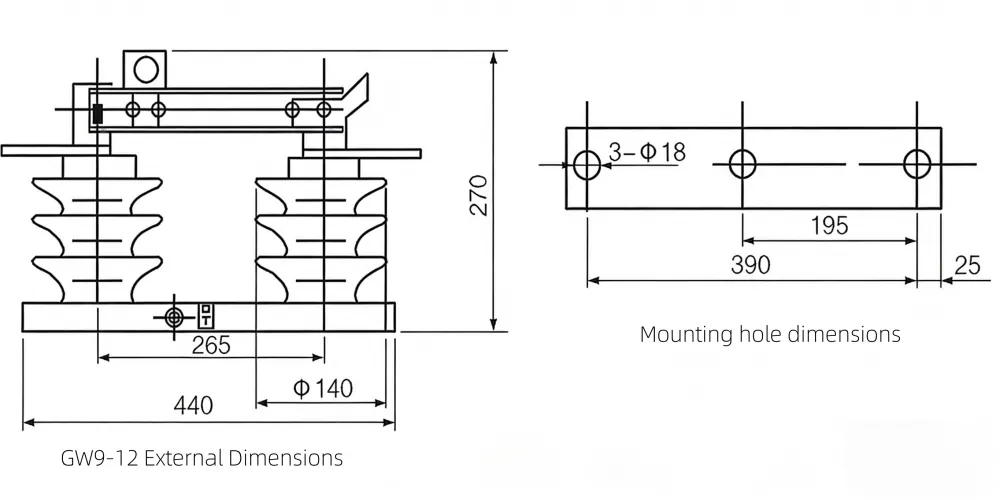

Дијаграм димензија производа

Тецхницал Параметерс

Принцип рада

Механизам рада овог12КВ спољни прекидач за искључивањезаснива се на ручној изолационој куки. Током рада, штап куке укључује уређај за закључавање, покрећући ротирајуће вратило и проводљиво сечиво. Приликом отварања, механизам за самозакључавање се ослобађа, омогућавајући сечиву да се ротира у потпуно изолован положај. Током затварања, механизам се поново укључује и закључава аутоматски, обезбеђујући стабилан контактни притисак и сигуран електрични континуитет када је то потребно.

Дизајн обезбеђује јасно раздвајање између стања под напоном и изолованог стања, смањујући оперативни ризик и побољшавајући безбедност одржавања за оператере дистрибуције.

Сценарији апликација

• 10кВ и 15кВ дистрибутивне мреже
• Градске и сеоске трафостанице
• Индустријски енергетски изолациони системи
• Секције одржавања надземних водова
• Тачке прикључка на мрежу обновљивих извора енергије

Поређење са сличним производима

ФАК

1. Која је главна функција овог прекидача?

Користи се за изолацију електричних кола у електроенергетским системима 10кВ–15кВ када постоји напон, али нема струје оптерећења, обезбеђујући безбедно одржавање и инспекцију опреме и далековода.

2. Да ли 12КВ спољни прекидач за искључење може да ради под оптерећењем?

Не. Овај тип прекидача је дизајниран само за рад без оптерећења. Пребацивање под оптерећењем може оштетити контакте и угрозити сигурност система.

3. За које средине је погодан?

Производ је дизајниран за спољашње подстанице, индустријске дистрибутивне системе и подручја са високим нивоом загађења, влажношћу или температурним варијацијама.

4. Које методе рада су доступне?

Подржава и ручни рад помоћу изолационе куке и опциони рад на мотор, у зависности од захтева пројекта.

5. Како обезбеђује безбедан рад?

Унутрашњи механизам за самозакључавање и јасна механичка изолациона структура помажу у спречавању случајног пребацивања, побољшавајући радну сигурност и поузданост.

6. Које одржавање је потребно?

Препоручује се рутинска контрола контаката, изолационих површина и механичких спојева. Дизајн смањује учесталост одржавања у нормалним условима рада.
