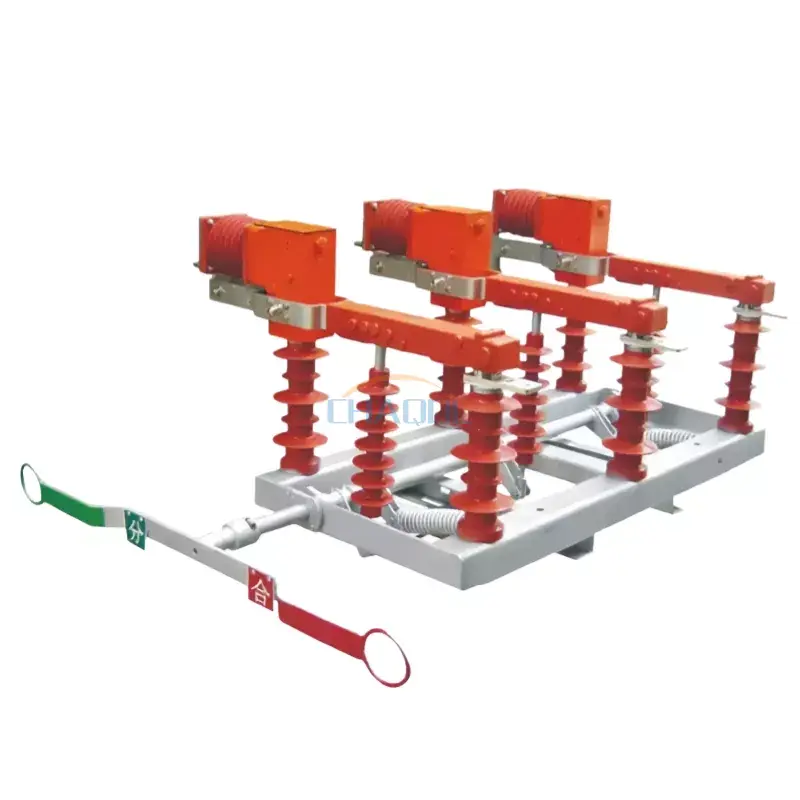

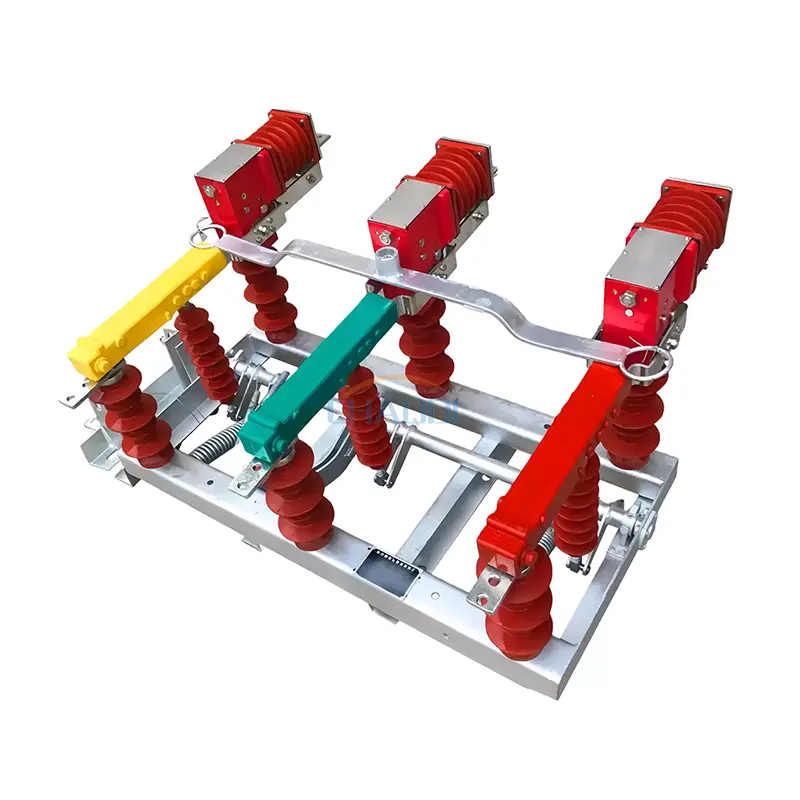

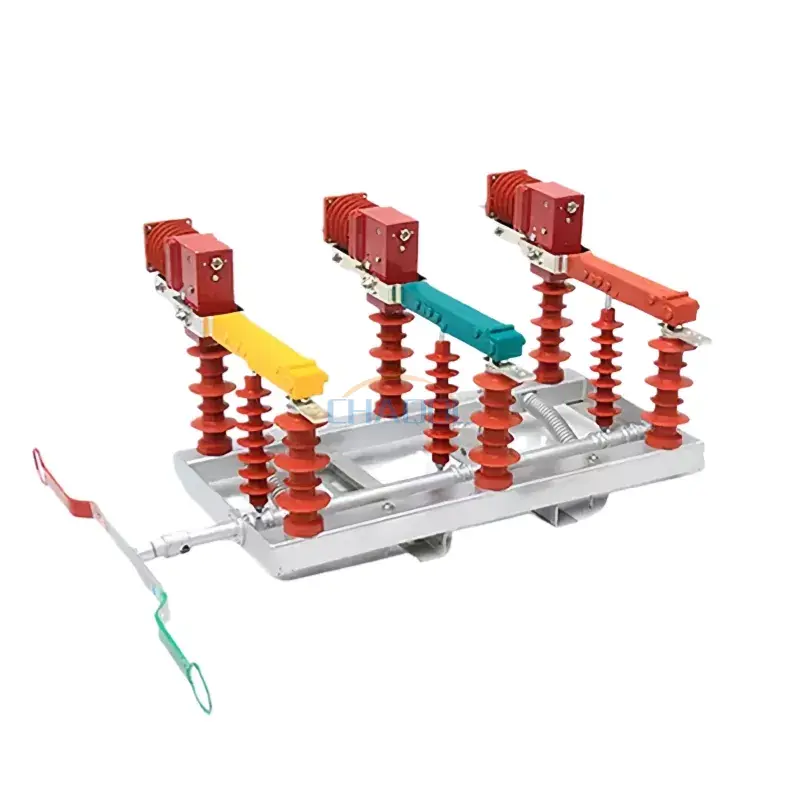

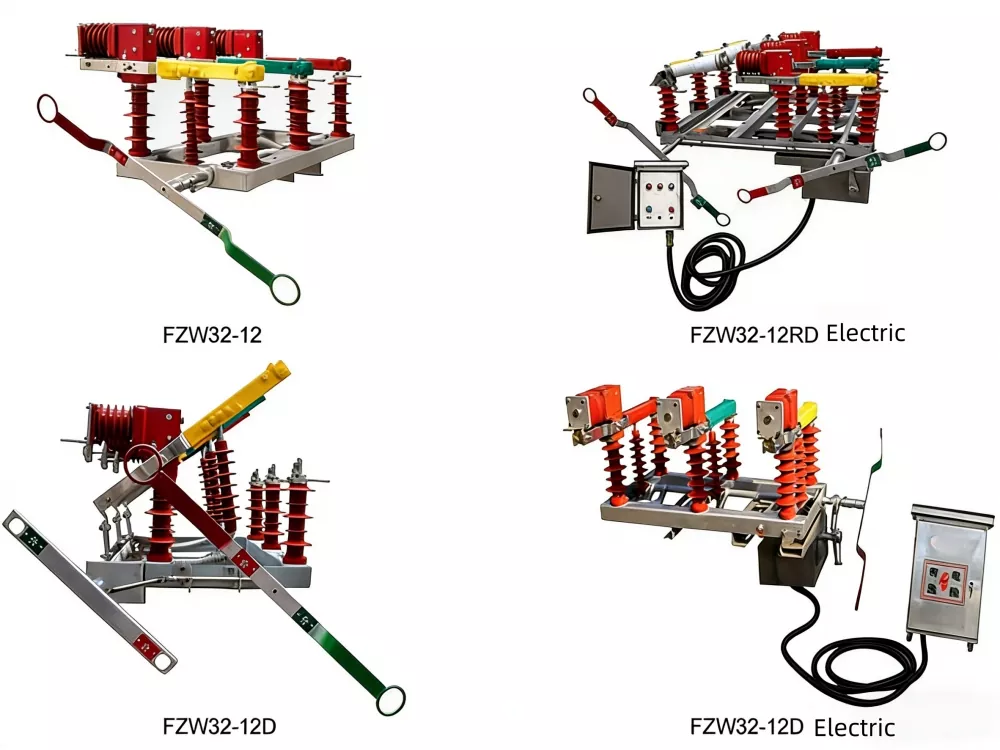

Овај спољни прекидач високог напона пројектован је за поуздано пребацивање и заштиту у средњенапонским дистрибутивним мрежама. Дизајниран са структуром за гашење вакуумског лука у комбинацији са механичким изолационим системом, обезбеђује стабилне перформансе прекида под оптерећењем и условима квара. Широко се примењује у системима за дистрибуцију електричне енергије за комуналије, индустријска постројења, рударске објекте и хемијску инфраструктуру, где су радна сигурност и континуитет критични.
Производ усваја модуларни структурални распоред који поједностављује инсталацију на конфигурацијама монтираним на стубове или подстаницама. Његов затворени систем изолације побољшава прилагодљивост околини, омогућавајући стабилан рад у условима влажности, прашине и температурних флуктуација. У практичним инжењерским апликацијама, спољни високонапонски прекидач оптерећења се често користи као кључни прекидач у прстенастим главним јединицама и системима аутоматизације дистрибуције.
|
Назив пројекта |
Вредност параметра |
|
|
Називни напон |
12КВ |
|
|
Називна фреквенција |
50Хз |
|
|
Називна струја |
630А |
|
|
Називна активна струја прекидања оптерећења |
630А |
|
|
Називна струја прекидања затворене петље |
630А |
|
|
5% називне струје прекида активног оптерећења |
31.5А |
|
|
Називна струја за пуњење и прекид кабла |
10А |
|
|
Називни прекидни капацитет трансформатора без оптерећења |
1600КВА |
|
|
Називна струја прекида кондензаторске батерије |
100А |
|
|
Издржљиви напон фреквенције снаге 1 минута |
42/48КВ |
|
|
Издржљиви напон муње |
75/85КВ |
|
|
Називна краткотрајна отпорна струја (термичка стабилност) |
20КА |
|
|
Називно трајање кратког споја |
4С |
|
|
Називна вршна отпорна струја (динамичка стабилност) |
50КА |
|
|
Називна струја кратког споја |
50КА |
|
|
Механички живот |
10000次 |
|
|
Дозвољена дебљина хабања контаката за гашење вакуумског лука |
1мм |
|
|
Ручни обртни момент |
≤200Н.м |
|
|
Монтажа и подешавање вакуумског прекидача |
Контактни јаз |
5±1мм |
|
Просечна брзина пребацивања |
1,1±0,2м/с |
|
|
Трофазно искључење није истовремено |
<5мс |
|
|
Трофазно укључивање није синхронизовано |
<2мс |
|
|
Удаљеност од земље |
>200 мм |
|
|
Отпор главног кола |
≤150μΩ |
|
У системима за аутоматизацију дистрибуције, спољни високонапонски прекидач оптерећења се обично инсталира на водове монтираним на стубове или компактне подстанице како би се омогућило секционо пребацивање и изолација квара. Подржава ручни рад и рад на мотор, што га чини погодним и за традиционалне мреже и за надоградњу паметне мреже.
Из перспективе одржавања, дизајниран је са заптивеном структуром и контактима отпорним на хабање, смањујући потребу за честим сервисирањем и побољшавајући економичност животног циклуса у дугорочном раду.
П1: Где се обично користи спољни прекидач високог напона?
О: Широко се користи у дистрибутивним системима од 10кВ–12кВ, укључујући индустријска постројења, рударске локације, подстанице и надоградњу руралне електричне мреже за пребацивање оптерећења и изолацију квара.
П2: Може ли подржати даљинско управљање?
О: Да, може бити опремљен електричним актуатором и модулом за даљинско управљање за интеграцију у аутоматизоване дистрибутивне мреже.
П3: Које одржавање је потребно за ову опрему?
О: Због његовог затвореног и вакуумског дизајна за гашење лука, рутинско одржавање је минимално, углавном периодична провера терминала и стања погонског механизма.
