Као професионални произвођач електричне опреме,Анкианг Поверпружа поуздануТрансформатор струје нулте секвенцедизајниран да детектује резидуалну струју и подржи заштиту од земљоспоја у системима за дистрибуцију електричне енергије. Његова структура са подељеним језгром, стабилне магнетне перформансе и згодна инсталација чине га погодним за апликације заштите и надгледања где су брза детекција кварова и поуздан рад од суштинског значаја.
Струјни трансформатор нулте секвенце је специјализован струјни трансформатор који се користи за откривање заостале струје или струје нулте секвенце узроковане неравнотежом струје и земљоспојем. За разлику од конвенционалних струјних трансформатора који првенствено мере појединачне фазне струје, овај уређај прати комбиновану струју која пролази кроз језгро трансформатора. У нормалним условима рада векторски збир праћених струја је близу нуле. Када дође до земљоспоја или пута цурења, баланс се мења и детектује се заостала струја. Овај сигнал се затим може пренети на заштитни релеј како би се покренула одговарајућа заштитна акција.
За индустријске дистрибутивне мреже, подстанице, склопове расклопних уређаја и пројекте за накнадну уградњу, одабир правог трансформатора захтева пажњу на дизајн језгра, величину отвора, изолацију, метод инсталације, тачност, компатибилност релеја и услове околине. Правилно одабран струјни трансформатор нулте секвенце може побољшати праћење кварова док помаже системима заштите да ефикасније реагују.
Шта је струјни трансформатор нулте секвенце?
Како ради струјни трансформатор нулте секвенце?
Које су кључне карактеристике модерног струјног трансформатора нулте секвенце?
Где се користи струјни трансформатор нулте секвенце?
Како одабрати прави трансформатор?
Шта треба узети у обзир током инсталације?
Спецификације производа и референца за избор
Струјни трансформатор нулте секвенце, који се често назива струјни трансформатор са равнотежом језгра или трансформатор заостале струје, дизајниран је да открије струјну неравнотежу унутар електричног кола. Његова примарна примена је идентификовање резидуалне струје повезане са земљоспојем, проблемима са изолацијом или путевима цурења.
Концепт рада је другачији од оног код конвенционалног трансформатора фазне струје. Уместо мерења само једног проводника, проводници који припадају заштићеном колу пролазе кроз магнетно језгро. Када су струје које теку кроз проводнике уравнотежене, њихови магнетни ефекти се у великој мери међусобно поништавају. Када квар узрокује да струја тече кроз нежељени пут, у језгру се развија заостало магнетно поље и секундарни намотај производи одговарајући сигнал.
Овај принцип рада омогућава трансформатору да ради заједно са заштитним релејима и другом опремом за надзор. За инжењере електротехнике и системске интеграторе, уређај стога служи као важна компонента сензора у оквиру укупне шеме заштите од земљоспоја.
Принцип рада је уско повезан са Кирхофовим актуелним законом. У балансираном трофазном колу, векторски збир фазних струја је теоретски нула:
Иа + Иб + Иц = 0
Сходно томе, магнетни флукс који се ствара унутар језгра је минимизиран и секундарни излаз остаје веома мали.
Када дође до земљоспоја, део струје напушта предвиђено коло кроз нежељену путању. Због тога је тренутна равнотежа поремећена:
Иа + Иб + Иц = 0
Резултујућа резидуална струја ствара магнетни флукс у језгру. Секундарни намотај затим генерише електрични сигнал који се може детектовати заштитним релејем.
Типичан редослед заштите може се сажети на следећи начин:
Овај процес омогућава систему заштите да идентификује абнормалну резидуалну струју без ослањања искључиво на мерења појединачних фазних струјних трансформатора.

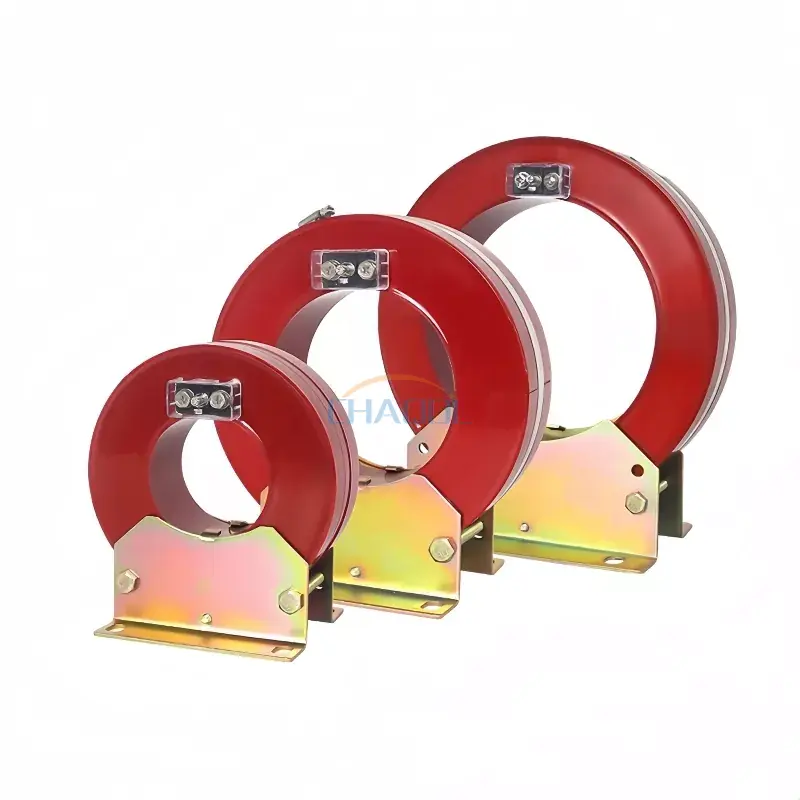

За индустријске електричне примене, механичка конструкција и електромагнетне перформансе су подједнако важне. ЛКСК серија компаније Анкианг Повер користи дизајн са подељеним језгром са вакуумским ливењем од епоксидне смоле, што омогућава да се трансформатор инсталира око постојећих примарних каблова без потребе за уклањањем кабла. Ово може бити посебно драгоцено за пројекте реконструкције и одржавања где је минимизирање застоја приоритет.
Приликом процене овог типа трансформатора треба узети у обзир неколико карактеристика:
Ове карактеристике чине дизајн са подељеним језгром посебно практичним приликом надоградње постојеће електричне инфраструктуре без великих модификација примарног кола.
Струјни трансформатор нулте секвенце може се интегрисати у широк спектар система за дистрибуцију и заштиту. Његова примарна улога је да обезбеди информације о заосталој струји опреми за заштиту или надзор.
Типичне апликације укључују:
На пример, у разводном орману, трансформатор може да надгледа проводнике који напајају низводно коло. Ако оштећење изолације проузрокује да струја тече према земљи, резултујућа резидуална струја се може детектовати и пренети на заштитни релеј. Релеј тада може да утврди да ли измерено стање захтева прекид кола.
Овај приступ је вредан јер рано откривање ненормалних струјних услова може помоћи у смањењу ризика од оштећења опреме, продуженог времена застоја и инцидената електричне безбедности.
Одабир струјног трансформатора нулте секвенце не би требало да се заснива само на величини отвора бленде. Инжењери треба заједно да процене електрични систем, окружење инсталације, заштитни релеј и механички распоред.
| Фактор селекције | Шта узети у обзир | Зашто је важно |
|---|---|---|
| Цоре Апертуре | Ускладите унутрашњи пречник са распоредом кабла или проводника | Обезбеђује практичну инсталацију и довољан размак |
| Систем Волтаге | Потврдите компатибилност са електричним системом | Подржава одговарајућу изолацију и сигуран рад |
| Ресидуал Цуррент | Одредите очекивани опсег детекције | Помаже да се обезбеди одговарајућа осетљивост заштите |
| Компатибилност релеја | Проверите захтеве секундарног излаза и релеја | Осигурава да систем заштите може исправно протумачити сигнал |
| Метод инсталације | Размотрите конструкцију са чврстим или подељеним језгром | Модели са подељеним језгром су повољни за апликације за накнадну уградњу |
| Услови животне средине | Температура, ниво загађења, влажност и место инсталације | Подржава поуздан дуготрајан рад |
За апликације за накнадну уградњу, трансформатор са подељеним језгром може понудити значајну практичну предност јер га техничари генерално могу инсталирати око постојећег распореда каблова уместо да потпуно растављају примарно коло.
Исправна инсталација је неопходна за поуздано мерење заостале струје. Провођење проводника кроз отвор трансформатора треба да прати пројекат заштите тако да трансформатор мери комплетан струјни однос штићеног кола.
Пре инсталације, инжењери треба да провере:
За референцирану серију ЛКСК, наведени нормални радни услови укључују инсталацију у затвореном простору, опсег температуре околине од -5°Ц до 40°Ц и некорозивна окружења са малим загађењем. Инжењери увек треба да потврде стварне услове пројекта у односу на техничку документацију изабраног производа пре инсталације.
ЛКСК серија компаније Анкианг Повер пружа више опција за отвор бленде за прилагођавање различитих примарних распореда каблова. Доступне димензије се крећу од приближно 80 мм до 300 мм, дајући инжењерима флексибилност при интеграцији трансформатора у постојећу дистрибутивну опрему.
| Модел | Отвор бленде Д | Димензија Е | Димензија Л | Димензија Л1 |
|---|---|---|---|---|
| ЛКСК-80 | Φ80 | 58 мм | 130 мм | 123 мм |
| ЛКСК-100 | Φ100 | 58 мм | 130 мм | 122 мм |
| ЛКСК-120 | Φ120 | 57 мм | 130 мм | 120 мм |
| ЛКСК-150 | Φ150 | 58 мм | 190 мм | 123 мм |
| ЛКСК-180 | Φ180 | 58 мм | 190 мм | 125 мм |
| ЛКСК-200 | Φ200 | 60 мм | 280 мм | 129 мм |
| ЛКСК-240 | Φ240 | 80 мм | 280 мм | 167 мм |
| ЛКСК-260 | Φ260 | 55 мм | 280 мм | 120 мм |
| ЛКСК-300 | Φ300 | 80 мм | 280 мм | 170 мм |
За детаљне информације о производу, инжењери могу прегледатиСтраница производа Трансформатор струје нулте секвенцеи упоредите доступне величине отвора са физичким захтевима инсталације.
Његова примарна сврха је да открије заосталу струју или струју нулте секвенце повезане са земљоспојевима и цурењем струје. Излаз се може повезати на заштитни релеј за надзор и изолацију квара.
Да. Конструкција са подељеним језгром је посебно погодна за апликације за накнадну уградњу и одржавање, јер се трансформатор може саставити око постојећег кабла без потребе да се примарни кабл искључи.
Конвенционални струјни трансформатор генерално мери струју у појединачном проводнику, док трансформатор нулте секвенце детектује заосталу струју која је резултат векторског односа проводника који пролазе кроз његово језгро.
Типичне примене укључују разводне ормане, подстанице, прстенасте главне јединице, системе заштите трансформатора, склопове склопних уређаја и заштитне панеле прекидача.
Важни фактори укључују отвор језгра, захтеве електричног система, очекивану резидуалну струју, секундарни излаз, компатибилност релеја, захтеве за изолацијом, метод инсталације и услове околине.
Струјни трансформатор нулте секвенце је критична компонента сензора за модерне системе за детекцију земљоспоја и електричне заштите. Праћењем резидуалне струје створене када је нормална равнотежа струје поремећена, он обезбеђује заштитним релејима вредне информације за идентификацију абнормалних радних услова. Конструкција са подељеним језгром додатно побољшава флексибилност инсталације, посебно у пројектима реконструкције и одржавања.
За пројекте који захтевају поуздану детекцију заостале струје, Анкианг Повер нуди решења серије ЛКСК са више величина отвора, ливењем под вакуумом од епоксидне смоле, језгром од хладно ваљаног силиконског челика и бакарним намотајима без кисеоника. Ако бирате одговарајући трансформатор за дистрибутивну мрежу, склоп расклопних уређаја или заштитни систем,контактирајте насда бисте разговарали о вашим техничким захтевима и пронашли одговарајуће решење струјног трансформатора нулте секвенце за вашу примену.
