Струјни трансформатор нулте секвенце је дизајниран за детекцију земљоспоја и координацију заштите у системима средњег напона. Обично се примењује у дистрибутивним мрежама од 10 кВ за праћење резидуалне струје генерисане у неуравнотеженим или кварним условима, помажући заштитним релејима да брзо изолују неисправна кола и побољшају безбедност и поузданост система.

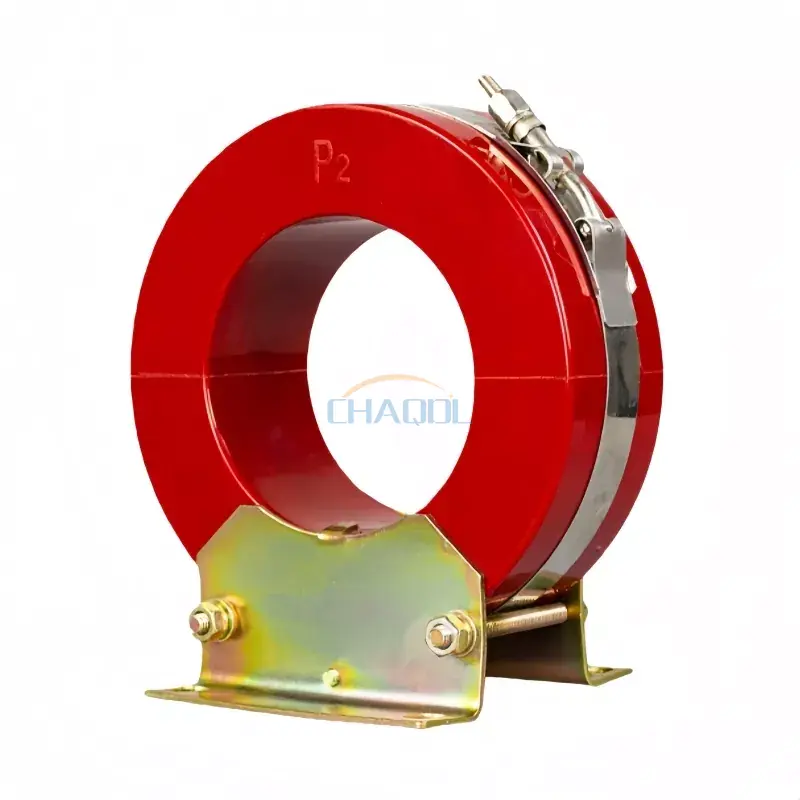

Овај модел (ЛКСК-Φ80-200) користи технологију вакуумског ливења од епоксидне смоле са структуром са подељеним језгром, што омогућава инсталацију без одвајања примарних каблова. Језгро је произведено од висококвалитетног хладно ваљаног силиконског челика, док намотај користи бакрене проводнике без кисеоника како би се осигурале стабилне магнетне перформансе и мали губици током дуготрајног рада.
Кључна предност овог струјног трансформатора нулте секвенце је његова структура са подељеним језгром, која омогућава инсталацију без одвајања примарних каблова. Дизајн језгра са два дела, у комбинацији са стезном фиксацијом, значајно побољшава ефикасност уградње на лицу места у пројектима реконструкције и одржавања.

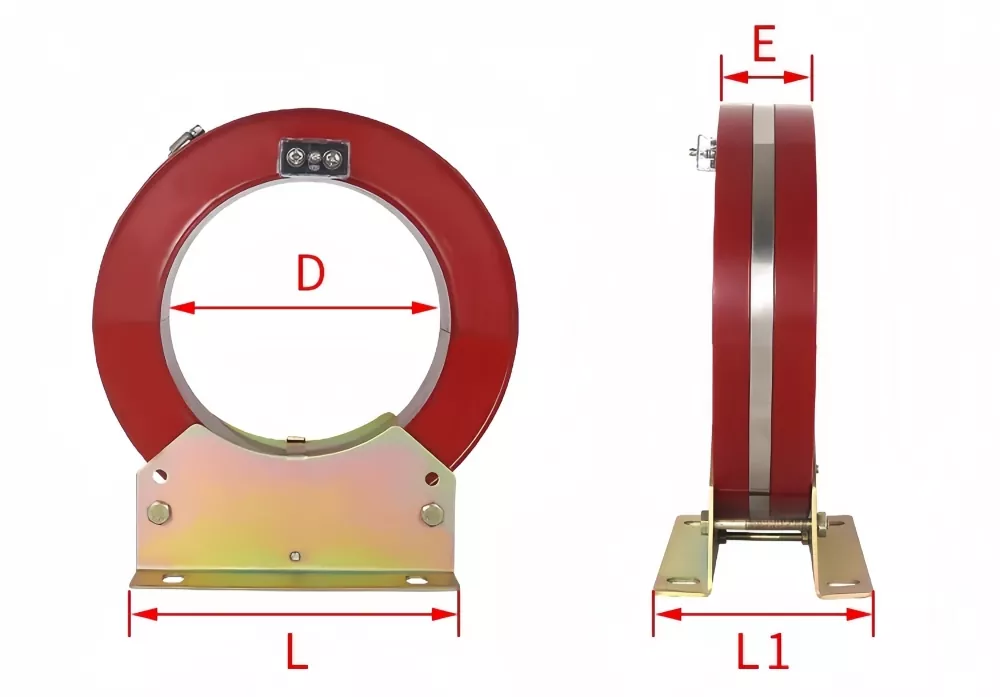

| Спецификације производа | D | E | L | Л1 |
| ЛКСК-80 | Φ80 | 58 | 130 | 123 |
| ЛКСК-100 | Φ100 | 58 | 130 | 122 |
| ЛКСК-120 | Φ120 | 57 | 130 | 120 |
| ЛКСК-150 | Φ150 | 58 | 190 | 123 |
| ЛКСК-180 | Φ180 | 58 | 190 | 125 |
| ЛКСК-200 | Φ200 | 60 | 280 | 129 |
| ЛКСК-240 | Φ240 | 80 | 280 | 167 |
| ЛКСК-260 | Φ260 | 55 | 280 | 120 |
| ЛКСК-300 | Φ300 | 80 | 280 | 170 |
| Модел релеја | Начин повезивања намотаја релеја | Вредност скале релеја | тренутна вредност нулте секвенце (А) |
| ДД-11/60 ДД-1/60 |
серијска веза | 15*1 | 2.4-4.5 |
| 30*1 | |||
| паралелно | 15*2 | 3-5 | |
| 30*2 | |||
| серијска веза | 15*1 | 3-5 | |
| 30*1 | |||
| паралелно | 15*2 | 3-6 | |
| 30*2 |
Називни ниво изолације: 0,5/3КВ
Структура од епоксидне смоле са подељеним језгром омогућава брзу инсталацију без уклањања примарних каблова, смањујући време застоја у пројектима одржавања и реконструкције. Дизајн такође побољшава механичку стабилност и дугорочну поузданост изолације у тешким електричним окружењима.
Уређај испоручује стабилне перформансе мерења у условима ниске и високе диферентне струје, што га чини погодним за системе заштите у индустријским дистрибутивним мрежама, подстаницама и компактним склоповима расклопних уређаја.
1. Инсталација: Унутрашња употреба
2. Температурни опсег: -5℃ до 40℃, дневни просек ≤ 30℃
3. Животна средина: Некорозивна подручја са ниским степеном загађења
П1: Која је главна функција струјног трансформатора нулте секвенце?
О: Он детектује струју неравнотеже узроковану кваровима на земљи у трофазним системима и даје сигнале за системе релејне заштите да изолују неисправна кола.
П2: Може ли се инсталирати без искључивања система?
О: Да, дизајн са подељеним језгром омогућава инсталацију око постојећих каблова без искључивања.
П3: Да ли је називна струја фиксна или прилагодљива?
О: Примарна струја се може прилагодити на основу системских захтева.
П4: Са којим типом заштитних система је компатибилан?
О: Компатибилан је са релејима земљоспоја, заштитним панелима и системима за надзор расклопних уређаја.
П5: Који материјали се користе у језгру и намотају?
О: Користи хладно ваљана језгра од силицијумског челика и бакрене намотаје без кисеоника за мале губитке и високу ефикасност.
П6: Где се обично инсталира?
О: Обично се инсталира у прстенасте главне јединице, разводне ормаре, трансформаторе и заштитне плоче прекидача.
