Разлика између прекидача и прекидача

Прекидачиа растављачи могу оба прекидати кола. У зависности од броја полова, могу да раде на једнофазним или трофазним колима. Функција прекидача је заштита струјног кола и опреме. Обично има функцију аутоматског окидања и може се користити са оптерећењем. Док се растављач користи само за прекид струјног кола. Обично не искључује аутоматски струјни круг и не може да ради са оптерећењем. Овај чланак, комбиновањем функција и класификација прекидача и растављача, детаљно уводи разлике између њих.

Нисконапонски прекидач

1. Функција прекидача

Заштита од преоптерећења: Једном када струја у колу премаши називну струју у одређеном временском периоду, прекидач ће аутоматски прекинути коло. На пример, ако је утичница повезана са превише електричних уређаја велике снаге и струја постане преоптерећена, прекидач ће се откачити да спречи оштећење кола услед прегревања, па чак и да избегне пожар.

2. Заштита од кратког споја: Ако дође до кратког споја у колу, што значи да струја изненада постане изузетно висока, прекидач може брзо да прекине струјно коло. Ово спречава огромну струју коју ствара кратки спој да изазове катастрофална оштећења жица, електричне опреме итд.

3. Заштита од поднапона (доступна код неких прекидача): Када напон мреже падне испод нормалног радног напона у одређеној мери, прекидач може аутоматски да прекине струјно коло како би заштитио електричну опрему од оштећења поднапоном. Након што се напон мреже врати у нормалу, неки прекидачи захтевају ручно ресетовање пре него што се поново укључе, док се други могу аутоматски поново затворити.

Нисконапонски прекидач

ИИ. Функције прекидача

Изолационо напајање: Главна функција изолационог прекидача је да поуздано изолује електричну опрему којој је потребно одржавање од напајања под напоном, обезбеђујући безбедност особља за одржавање. На пример, приликом одржавања електричне опреме одређене линије у трафостаници, коришћењем изолационог прекидача, може се формирати јасна тачка прекида између опреме и напајања, спречавајући изненадно напајање да нанесе штету особљу за одржавање.

2. Преклопни рад: У систему са двоструком сабирницом или другом систему ожичења, изолациони прекидач се користи за промену начина повезивања кола, омогућавајући да се опрема или водови пребаце са једног скупа сабирница на други, чиме се обезбеђује флексибилно подешавање режима рада електроенергетског система. Међутим, током рада прекидача, изолациони прекидач се обично користи у комбинацији са уређајима као што су прекидачи.

3. Рад кола мале струје: изолациони прекидач може отворити и затворити неисправне напонске трансформаторе и одводнике грома, сабирнице, капацитивну струју опреме директно повезане са сабирницом, као и прекидач ножа за уземљење на неутралној тачки трансформатора, итд., Што су сви мали струјни кругови.

Електрични нисконапонски прекидач

ИИИ. Прекидачи класификовани по методи окидања

Термални прекидач: Углавном користи принцип да се биметална трака савија када се загреје. Када је струја преоптерећена, биметална трака се савија због топлоте коју ствара струја, покрећући механизам за окидање да прекине струјно коло. Време деловања овог прекидача је повезано са величином струје преоптерећења; што је струја преоптерећења већа, време деловања је краће.

2. Електромагнетни прекидач: Заснован на принципу електромагнетне индукције. Када дође до кратког споја у колу, изненадна велика струја генерише моћну електромагнетну силу, узрокујући да механизам за окидање делује и брзо прекида струјно коло. Изузетно је осетљив на струје кратког споја.

3. Електронски прекидач: Он детектује јачину струје и промене кроз електронске компоненте. Може прецизније имплементирати заштитне функције као што су преоптерећење и кратки спој, а неки електронски прекидачи такође имају функције даљинског управљања и комуникације, што га чини релативно напредним типом прекидача.

Нисконапонски прекидач

ИВ. Класификација растављача према месту уградње

Унутрашњи прекидач: Обично се инсталира у дистрибутивној просторији или другим просторима унутар зграда, користи се за изолацију рада унутрашње електричне опреме. Његова структура је релативно компактна, а запремина је мала јер су услови унутрашње средине релативно стабилни.

2. Спољашњи прекидачи за искључивање: Инсталирани на отвореним трафостаницама, далеководима и другим локацијама, морају бити у стању да издрже различите сложене временске услове. Њихова структура је релативно чврста и има одличне водоотпорне, ветроотпорне и отпорне на корозију.

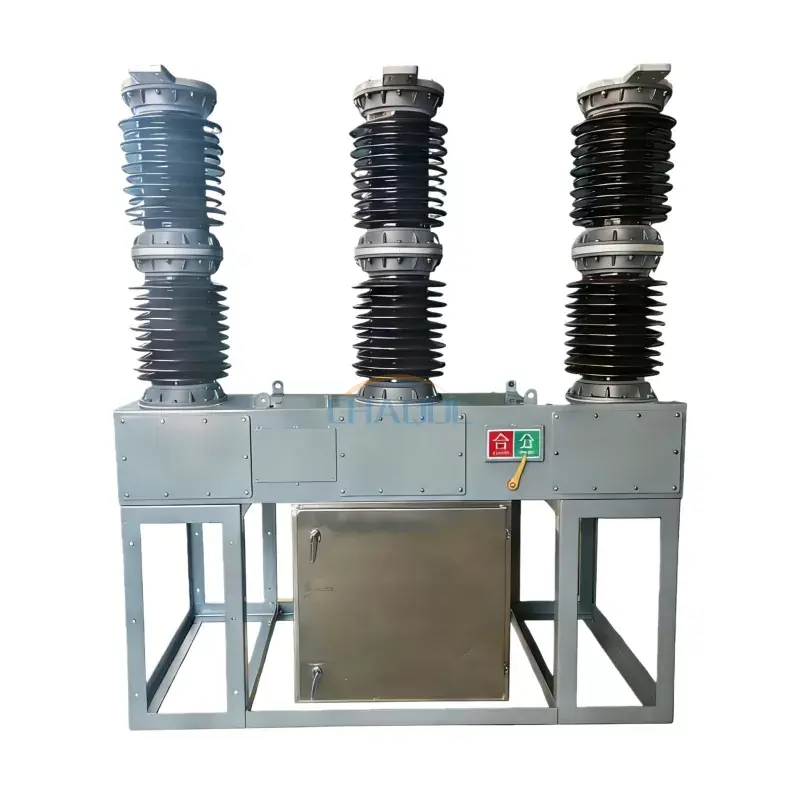

Високонапонски прекидач

В. Класификација растављача на основу погонског механизма

Ручни прекидач: За отварање и затварање потребно је ручни рад преко ручке. Операција је једноставна и директна, уз ниске трошкове. Обично се користи у ситуацијама са нижим нивоима напона и ређим радњама.

2. Електрични изолациони прекидач: Отварање и затварање се постижу преко електричног механизма за управљање. Овај тип изолационог прекидача омогућава даљинско управљање, олакшавајући централизовану контролу и аутоматизоване операције у великим трафостаницама и другим сличним објектима. Међутим, има релативно вишу цену и сложенију структуру.
