40.5КВ спољни прекидач за искључивање

Model:GW5-40.5

Анкианг Повер-ов независно развијен 40,5КВ спољни прекидач за искључивање је двостубни, хоризонтални прекид, централно отварање и може бити опремљен прекидачима за уземљење на једној или обе стране. То је спољни високонапонски уређај погодан за апликације АЦ 50Хз, са номиналним нивоима напона од 40,5КВ, 72,5КВ и 126КВ. Можемо га прилагодити према цртежима или захтевима купаца.

Пошаљи упит

Опис производа

Серија ГВ540.5КВ спољни прекидач за искључивањеје дизајниран за средње и високе напонске мреже за пренос и дистрибуцију које раде у условима АЦ 50Хз. Широко се користи у подстаницама и електранама за безбедно изоловање кола под напоном без струје оптерећења. Структура има хоризонтални механизам за отварање В-типа са двоструким стубом, који обезбеђује стабилан електрични размак и снажну механичку поузданост у тешким спољашњим окружењима.

У поређењу са традиционалним изолационим прекидачима, ово40.5КВ спољни прекидач за искључивањепружа побољшану отпорност на ветар, побољшане перформансе против загађења и стабилнији контактни систем, што га чини погодним за дуготрајан рад у приобалним, пустињским регионима и регионима са високом влажношћу.

Кључне карактеристике дизајна

Двостубна хоризонтална отворна структура у облику слова В за побољшану стабилност
Модуларни дизајн стубова са порцеланским или композитним изолаторима високе чврстоће
Подржава ручне и моторизоване режиме рада
Опционе конфигурације уземљења: неуземљене, једноструко уземљене, двоструко уземљене
Механички систем блокирања између главног ножа и ножа за уземљење ради сигурности
Повећана отпорност на корозију за дуготрајну употребу на отвореном

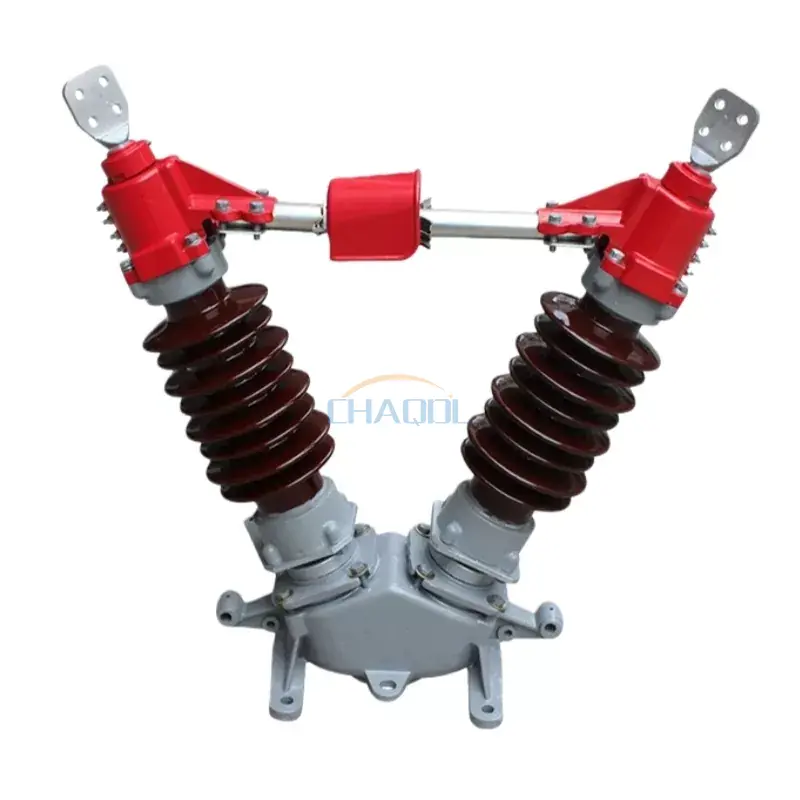

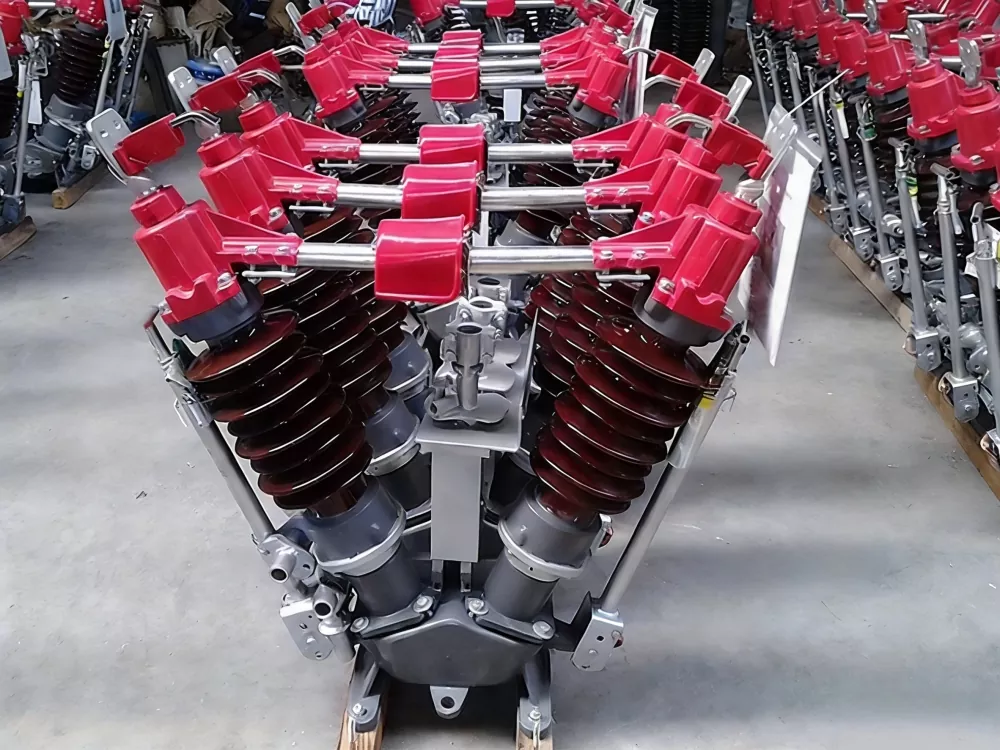

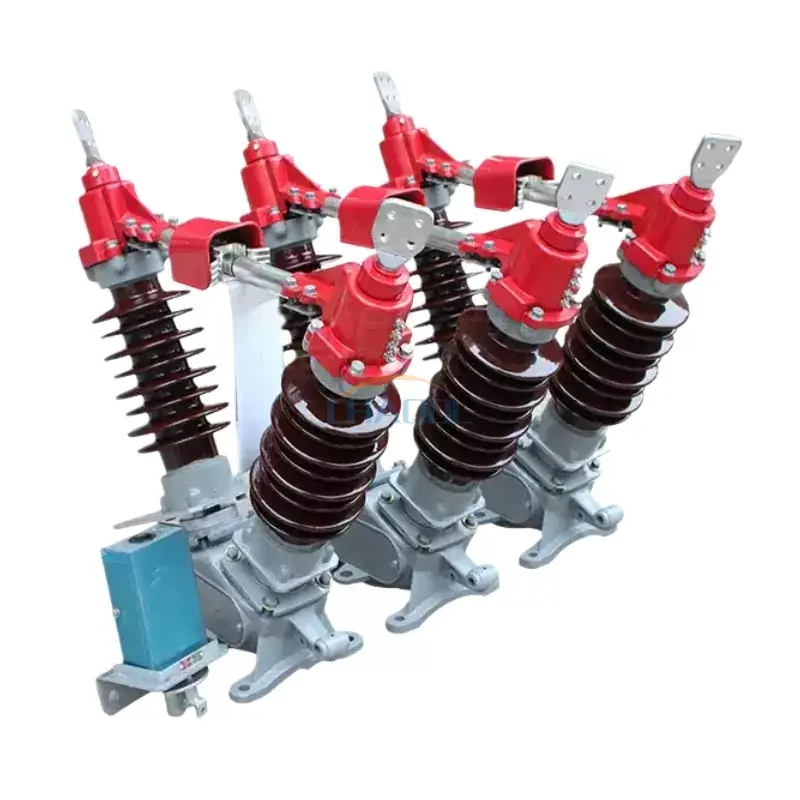

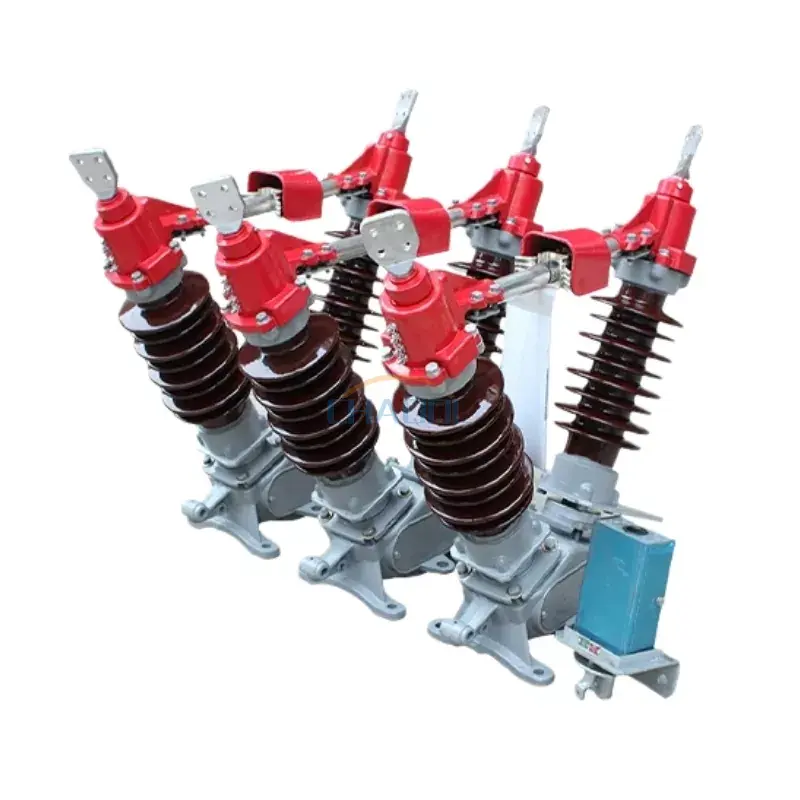

Стварне фотографије производа

40.5KV Outdoor Disconnecting Switch

Тецхницал Параметерс

Назив пројекта			Вредност параметра
Називни напон			40.5КВ	72.5КВ			126КВ
Називни ниво изолације	Издржљиви напон фреквенције снаге 1 минута		95/115 КВ	140/160 КВ			230/245КВ
	Издржљиви напон муње		185/215 КВ	325/375 КВ			550/630 КВ
Називна фреквенција			50 Хз
Називна струја			630/1250А	1600А			2000А
Називно трајање кратког споја			4/2с
Називно механичко оптерећење терминала	Хоризонтално уздужно оптерећење		750Н	1000Н
	Хоризонтално бочно оптерећење		500Н	750Н
	Вертикална сила		750Н	1000Н
Пузна удаљеност			1013/1256мм	1813/2248мм
Механички живот			2000 пута
Механизам са ручним управљањем			ЦС17, ЦС17Г
Радни механизам на моторни погон		Модел	ЦЈ5/ЦЈ6
		Напон мотора	АЦ220/380, ДЦ220
		Напон управљачког кола	АЦ220, ДЦ220
		Време отварања (прекидача)	6±1с
Тежина производа		Није утемељено	360кг		500кг	800кг
		Једно уземљење	390кг		560кг	900кг
		Двоструко уземљење	430кг		620кг	1000кг

Дијаграм димензија производа

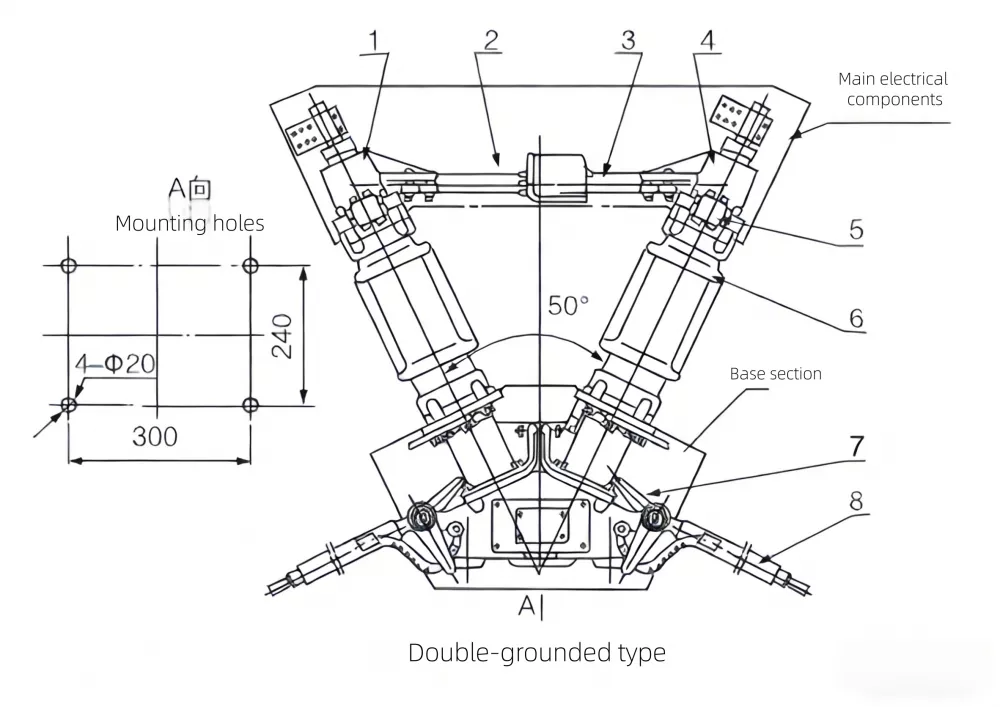

Дијаграм димензија ГВ5-40.5КВ спољног растављача

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.Терминал блоцк
2. Главни контакт
3. Главни контактни прст
4. Терминални блок
5. Прст контакта за уземљење
6. Пост изолатор
7. Гранична плоча
8. Прекидач за уземљење

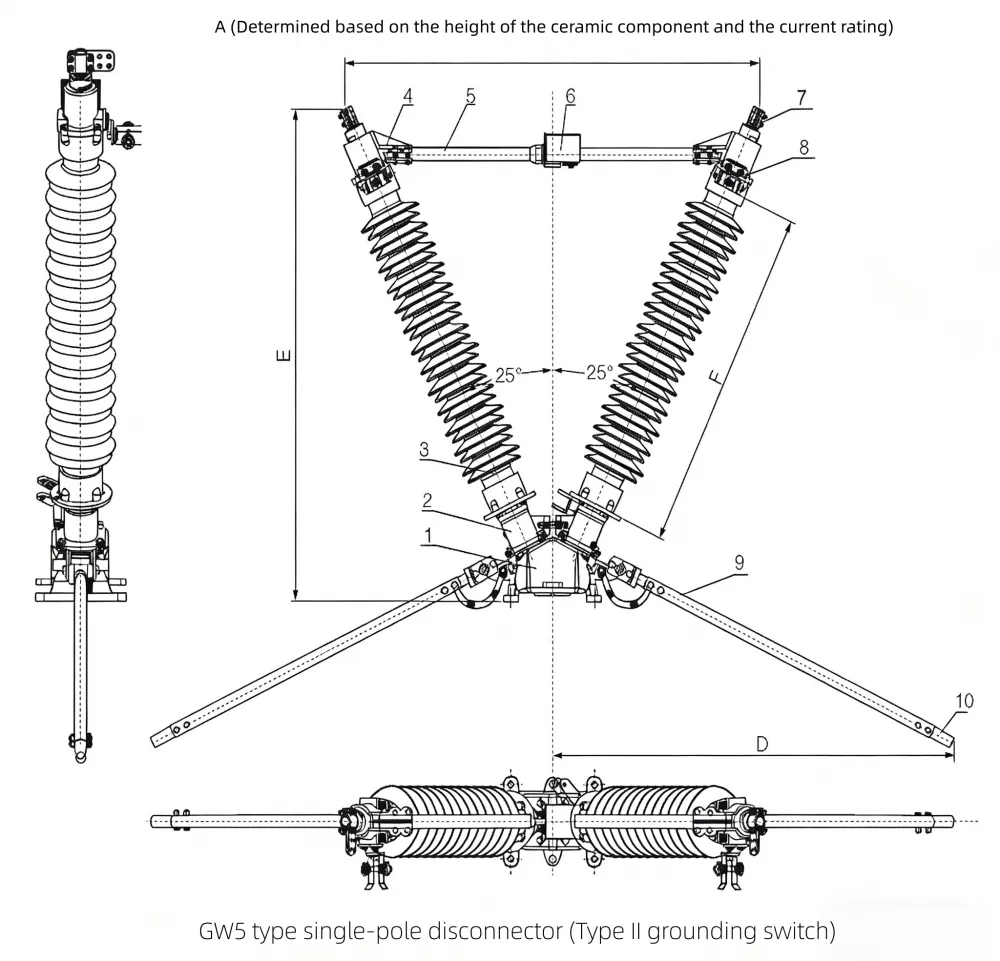

ГВ5-126 Дијаграм димензија спољног растављача

Outdoor High Voltage Disconnect Switch Diagram

1. База
2. Подршка
3. Изолациони стуб
4. Терминални блок
5. Проводна шипка округлог вратила
6. Проводна шипка квадратног вратила
7. Стезаљка терминала
8. Стационарни контакт прекидача за уземљење
9. Алуминијумска цев прекидача за уземљење
10. Контакт прекидача за уземљење

Поређење са сличним производима

Евалуатион Итем	Наш ГВ5 40,5КВ спољни прекидач за искључивање	Конвенционални конкурентски модел
Стабилност структуре	Двостубни В-тип ојачан дизајн са већом отпорношћу на ветар	Једностубна структура, нижа механичка стабилност
Контакт перформансе	Посребрени контактни прсти, оптимизована расподела притиска	Стандардни бакарни контакти, брже хабање
Издржљивост на отвореном	Антикорозивни премаз + ојачани изолаторски систем	Основни премаз, ограничене перформансе на обали
Флексибилност рада	Подржава ручни + моторизовани рад са заштитом од блокаде	Углавном само ручни рад
Трошкови одржавања	Ниска због дугог механичког века (2000 циклуса)	Већа учесталост одржавања

Сценарији апликација

Тхе40.5КВ спољни прекидач за искључивањесе широко примењује у:

Високонапонске трафостанице и разводна постројења
Системи за изолацију далековода
Индустријске електродистрибутивне мреже
Тачке прикључка на мрежу обновљиве енергије (ветар и соларне фарме)
Пројекти надоградње урбане и руралне мреже

Са својим робусним механичким дизајном и стабилним електричним перформансама, овај растављач је поуздан избор за оператере којима је потребна дугорочна сигурност и оперативна ефикасност у спољашњим окружењима.
