Спољни високонапонски прекидач за искључивање

ТхеСпољни високонапонски прекидач за искључивањеје пројектован за поуздану изолацију кола у спољашњим системима наизменичне струје у распону од 40,5кВ до 220кВ. Широко се примењује у трафостаницама, далеководима и мрежним комутационим станицама где је потребна видљива изолација и механичка сигурност у условима високог напона.

Ова серија ГВ4 је дизајнирана са робусном структуром на отвореном, која обезбеђује стабилан рад у тешким временским условима као што су јака киша, лед, оптерећење ветром и загађење. Подржава и ручне и моторизоване режиме рада, пружајући флексибилност за различите нивое аутоматизације мреже.

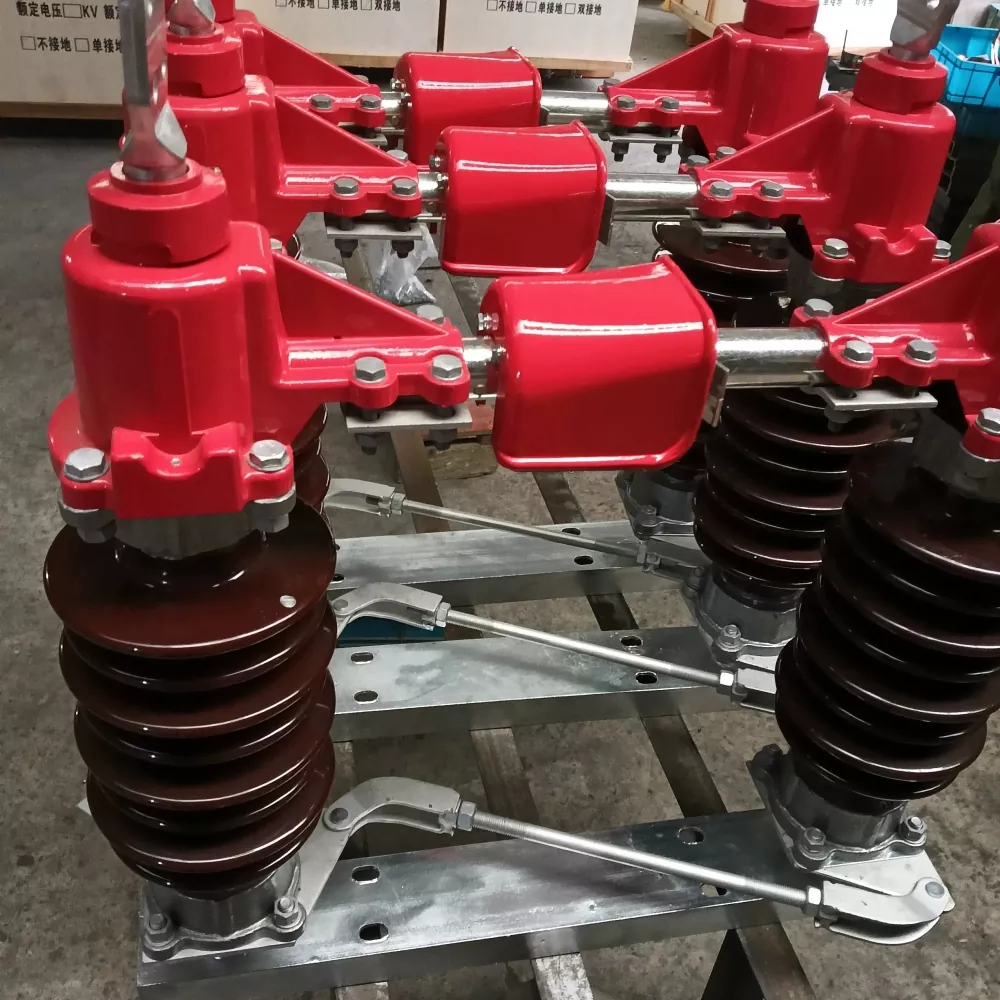

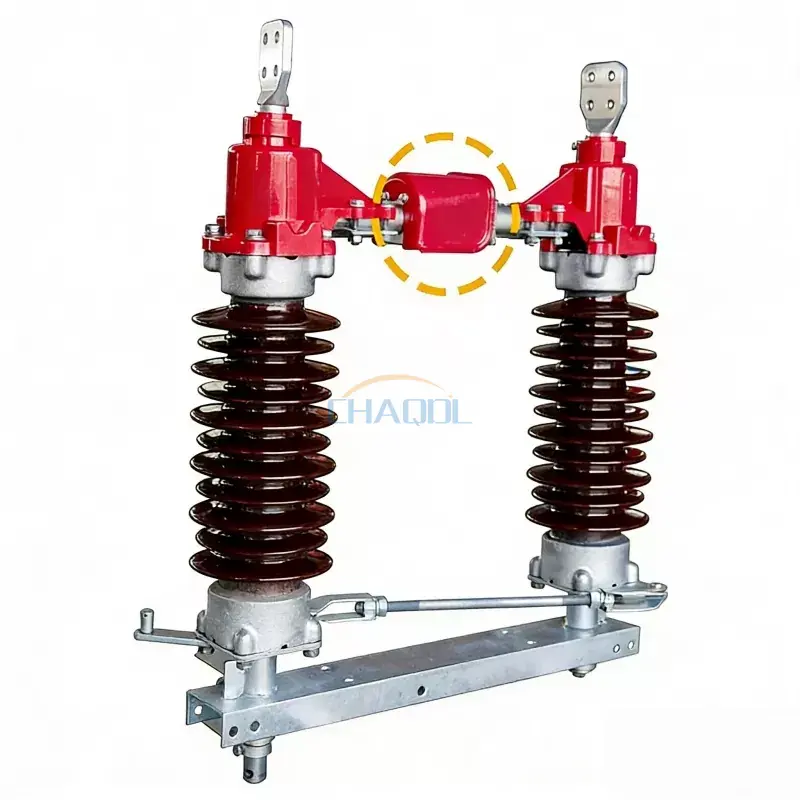

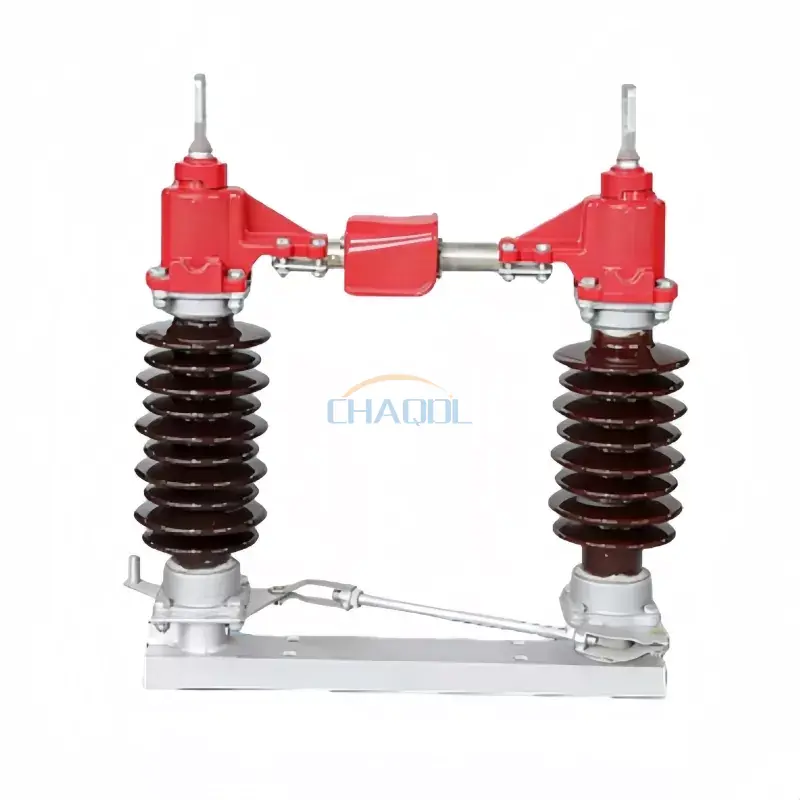

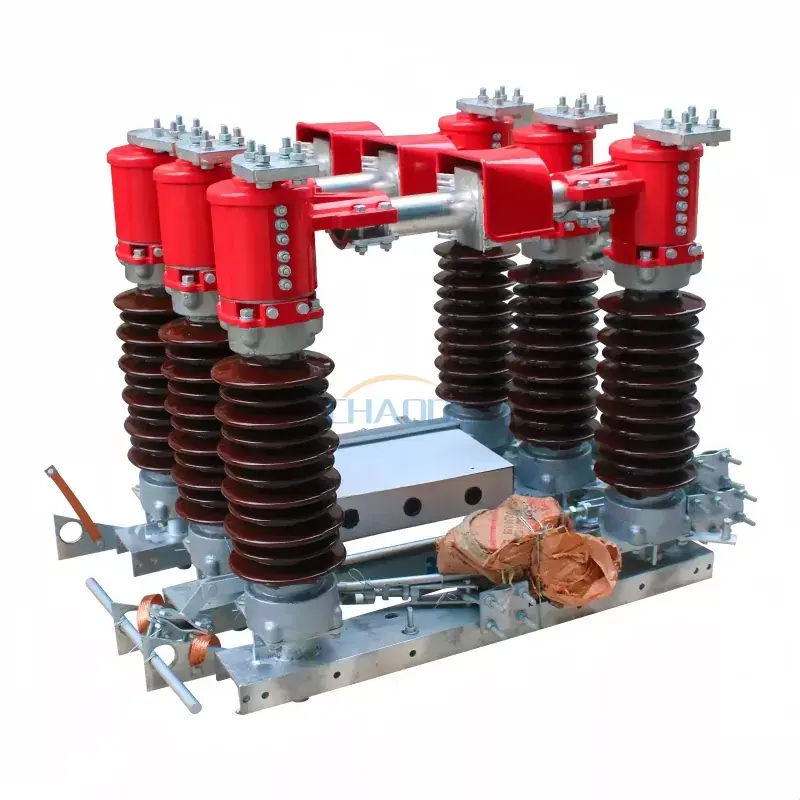

Фотографије производа

Структурно пројектовање и инжењерске карактеристике

Прекидач има хоризонталну структуру ротирајућих ножева са изолаторима од порцелана, проводним цевима и постољем од поцинкованог челика високе чврстоће. Механички систем повезивања обезбеђује синхронизован трофазни рад, смањујући ризик од неусклађености током пребацивања.

У поређењу са традиционалним изолаторима, овоСпољни високонапонски прекидач за искључивањепобољшава уједначеност контактног притиска и смањује оксидацију на проводним спојевима, значајно продужавајући радни век у дуготрајним применама на отвореном.

Тецхницал Параметерс

Дијаграм димензија производа

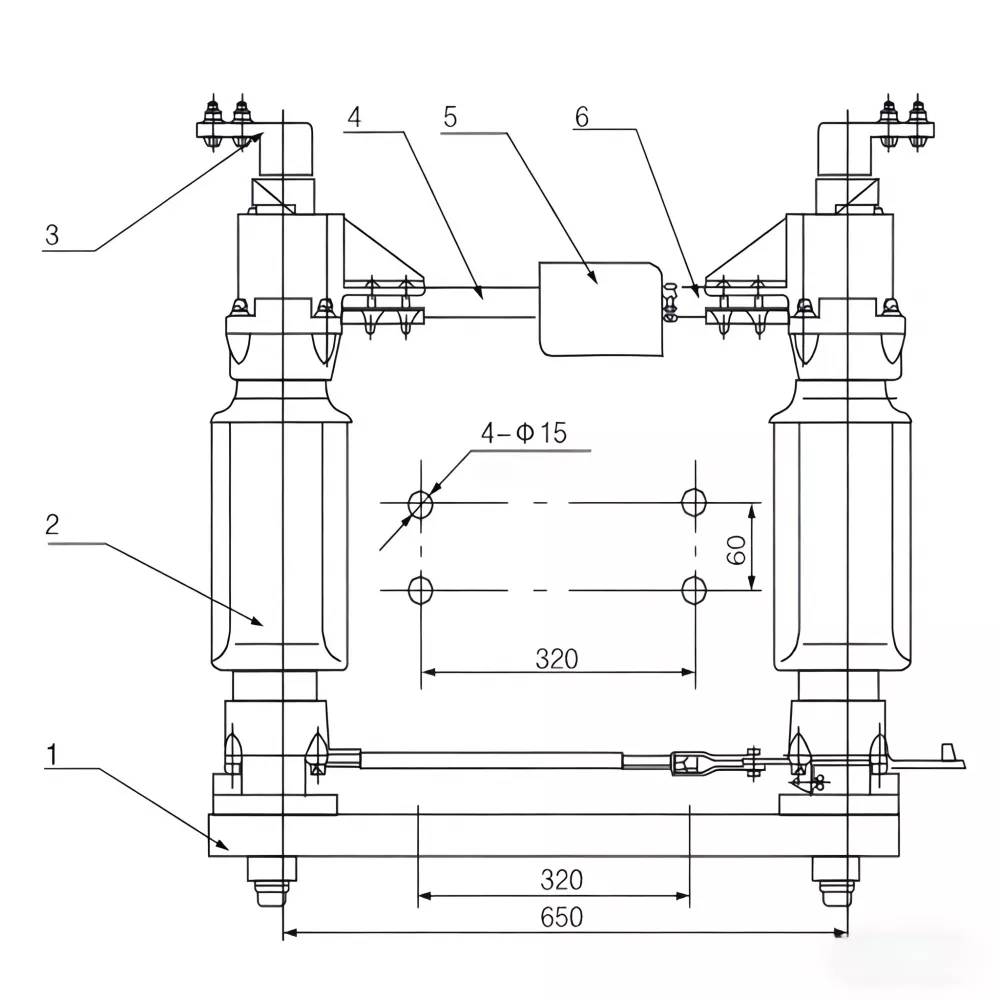

Преглед структуре ГВ4 серије

1. База

2. Изолатор подршке

3. Жичани терминал

4. Стационарна проводна цев

5. Квадратни поклопац за воду

6. Покретна проводна цев

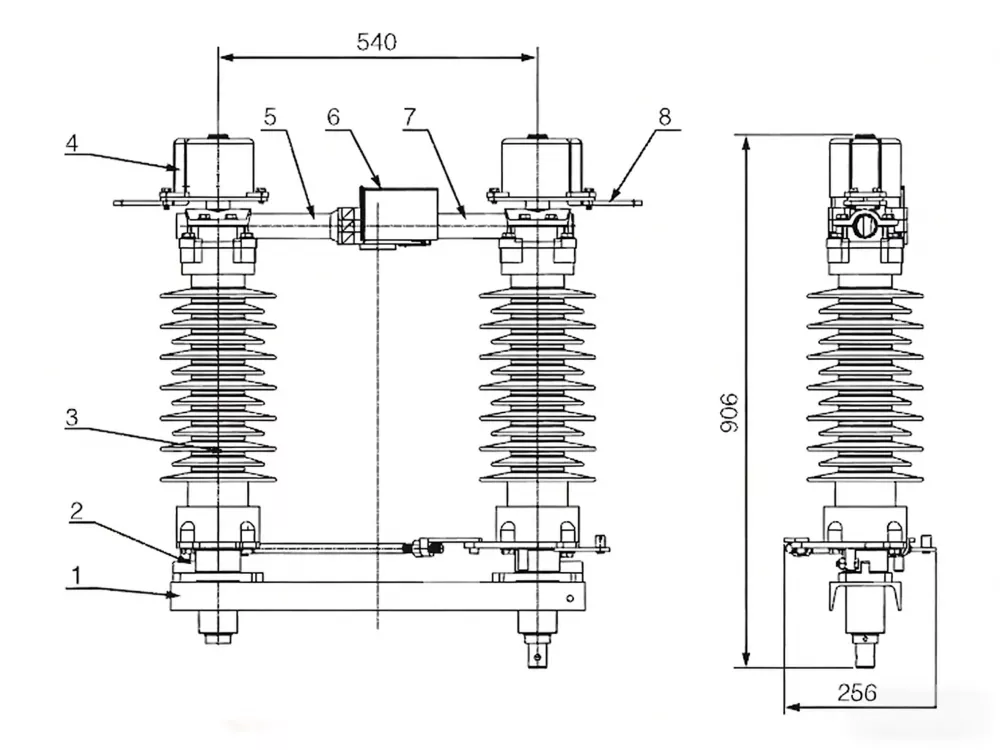

Једнополна конфигурација

1. Челични носач канала

2. Подлога за подршку

3. Изолациони стуб

4. Десни излазни терминал

5. Цилиндрични крај проводне шипке

6. Покривач за кишу

7. Контактна проводна шипка

8. Леви излазни терминал

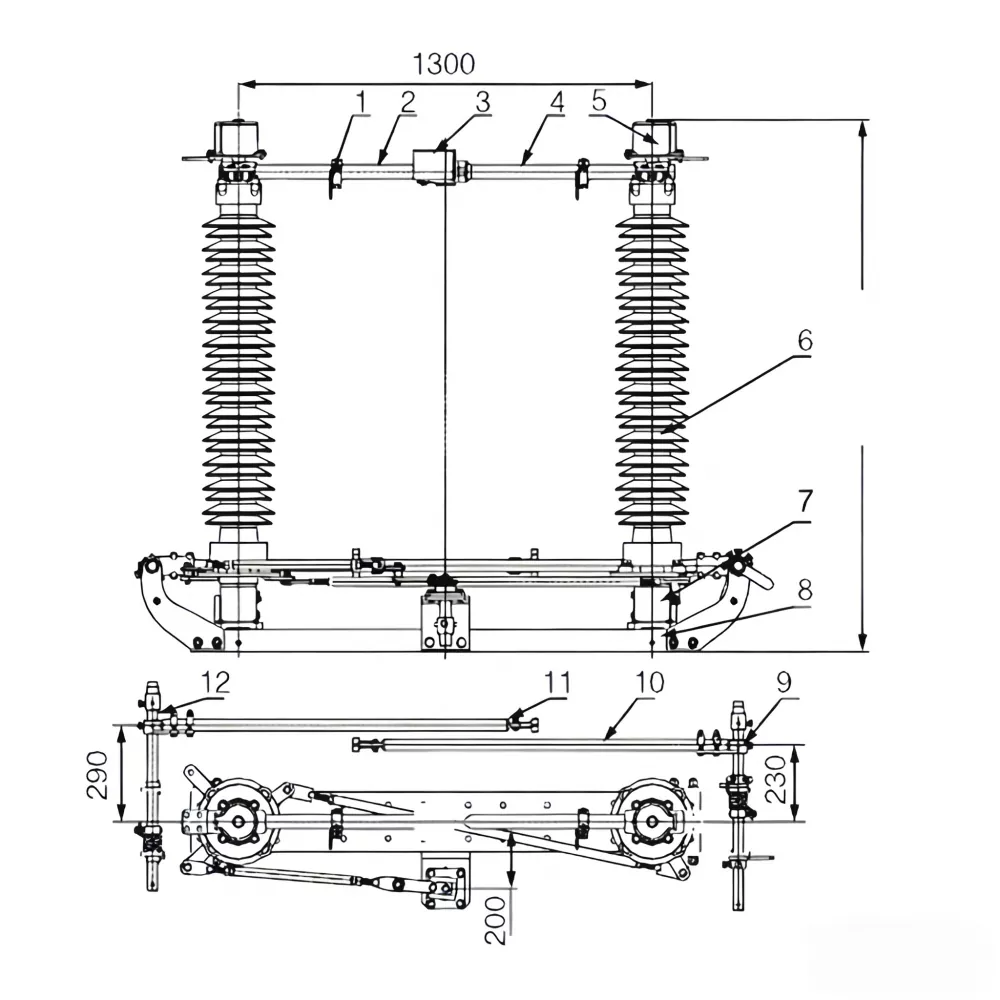

126кВ високонапонска структура

1. Фиксни контакт прекидача за уземљење

2. Контактна водилица

3. Покривач за кишу од нерђајућег челика

4. Цилиндрична проводна шипка

5. Флексибилни прикључни блок

6. Изолациони носач

7. Кућиште лежаја

8. Монтажни основни оквир

9. Десни склоп прекидача за уземљење

10. Прекидач за уземљење челична цев

11. Покретни контакт прекидача за уземљење

12. Склоп левог прекидача за уземљење

Инжењерске предности у поређењу са конвенционалним производима

Сценарији апликација

Спољни високонапонски прекидач за искључивање се широко користи у:

• Високонапонске преносне подстанице
• Електродистрибутивне мреже и мрежне расклопне станице
• Индустријски системи напајања
• Подстанице за обновљиву енергију (ветар и соларне фарме)
• Железнички и инфраструктурни електроенергетски системи

Напомене за инсталацију и рад

Правилно поравнање ротирајуће осовине и потпорне структуре изолатора је критично да би се обезбедио несметан механички рад. Основни оквир мора бити безбедно уземљен, а радни механизам треба тестирати пре укључивања како би се осигурало безбедно укључивање у условима без оптерећења.

ФАК

П1: Која је главна функција овог прекидача за искључивање високог напона на отвореном?
Обезбеђује видљиву изолацију високонапонских кола како би се обезбедило безбедно одржавање и рад система.

П2: Да ли овај прекидач може да ради у тешким спољашњим временским условима?
Да, дизајниран је за екстремна спољашња окружења, укључујући загађење, кишу, лед и услове оптерећења ветром.

П3: По чему се серија ГВ4 разликује од стандардних изолатора?
Нуди побољшану механичку синхронизацију, већу отпорност на корозију и дужи радни век у поређењу са конвенционалним моделима.

П4: Да ли је моторизовани рад доступан?
Да, и ручни и моторни механизми могу се конфигурисати у зависности од захтева пројекта.

П5: Које индустрије обично користе ову опрему?
Широко се користи у преносу енергије, подстаницама, системима обновљивих извора енергије и тешким индустријским електричним мрежама.
