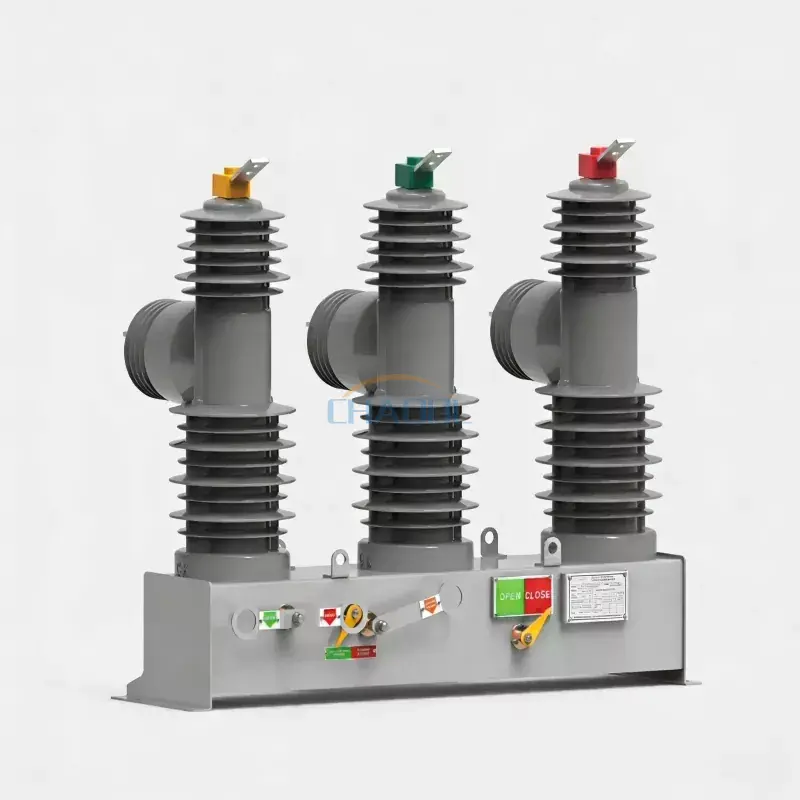

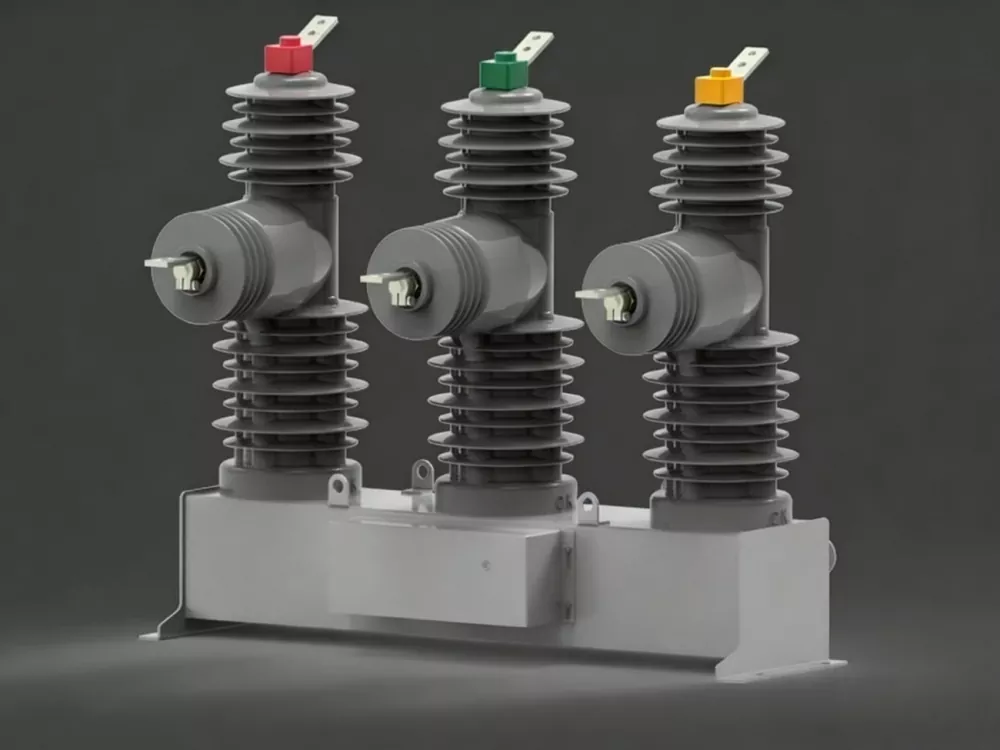

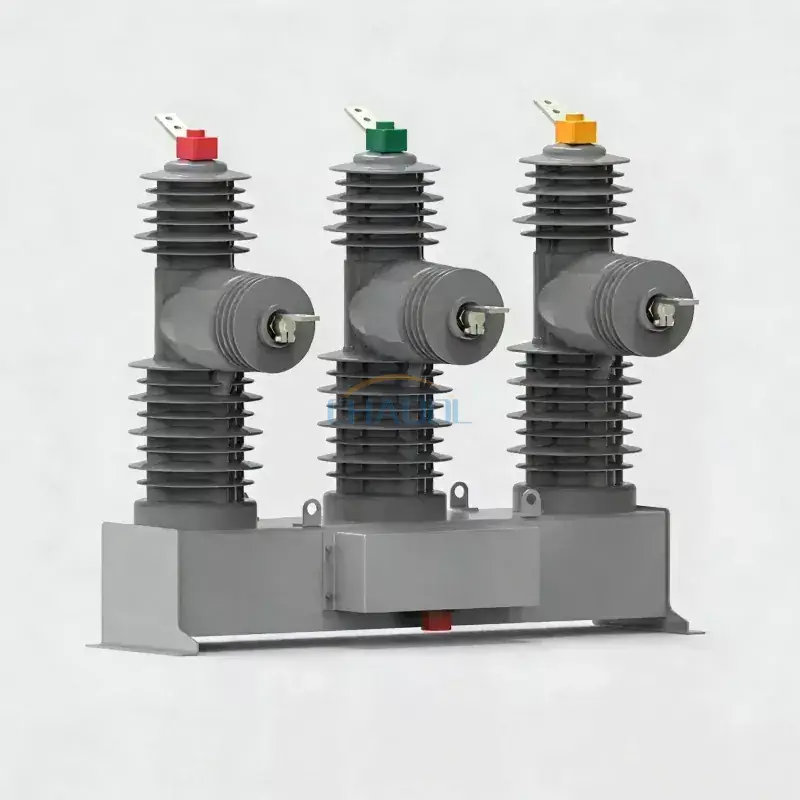

24кВ високонапонски прекидач монтиран на стуб

24кВ високонапонски прекидач монтиран на стуб је спољни вакуумски прекидач серије ЗВ32-24 дизајниран за системе дистрибуције електричне енергије средњег напона. Широко се користи за пребацивање струја оптерећења, прекидање струја преоптерећења и отклањање кварова кратког споја у електричним мрежама. Уз напредну технологију прекида вакуума, структуру отпорну на корозију и поуздане радне механизме, овај прекидач осигурава сигуран и стабилан рад у подстаницама, индустријским објектима, пројектима обновљивих извора енергије и комуналним дистрибутивним системима.

Као професионални произвођач 24кВ вакуумских прекидача, ми пружамо издржљива решења високих перформанси за електропривреде, извођаче електричних радова, ЕПЦ пројекте и оператере дистрибутивних мрежа широм света.

Шта је 24кВ високонапонски прекидач постављен на стуб?

Вакумски прекидач од 24 кВ на стубу (ВЦБ) је спољни средњенапонски прекидач који је инсталиран на стубовима за комуналне услуге ради заштите система за дистрибуцију електричне енергије од преоптерећења, кратких спојева и електричних кварова. Прекидач користи вакуумске прекиде за брзо и безбедно гашење лука, пружајући одличне перформансе изолације и дуг радни век.

У поређењу са традиционалним уљним прекидачима и СФ6 прекидачима, вакуумски прекидачи нуде значајне предности укључујући ниже захтеве за одржавање, еколошку прихватљивост, већу оперативну поузданост и дужи механички век.

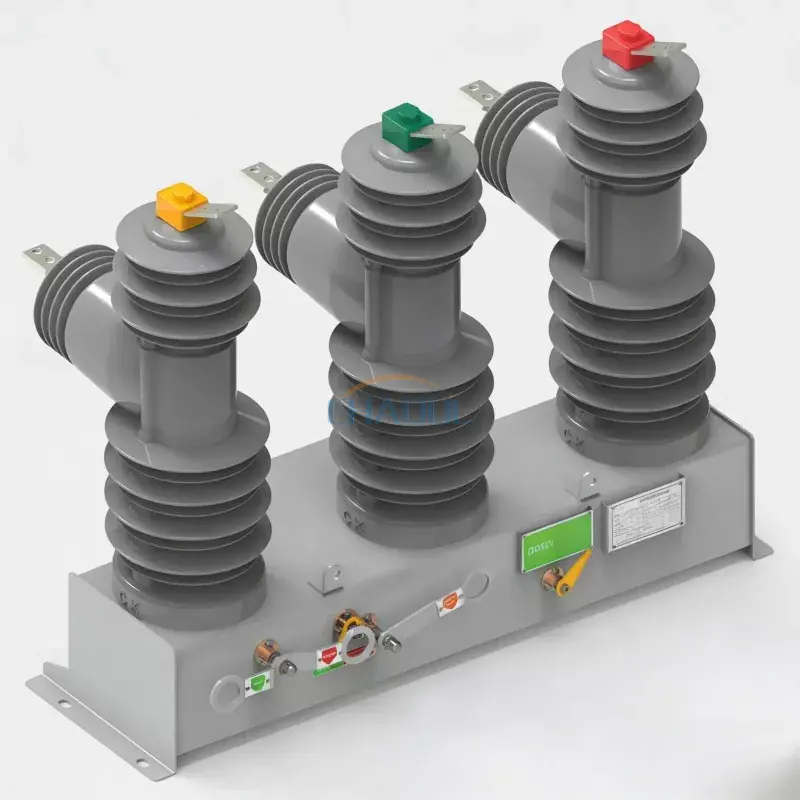

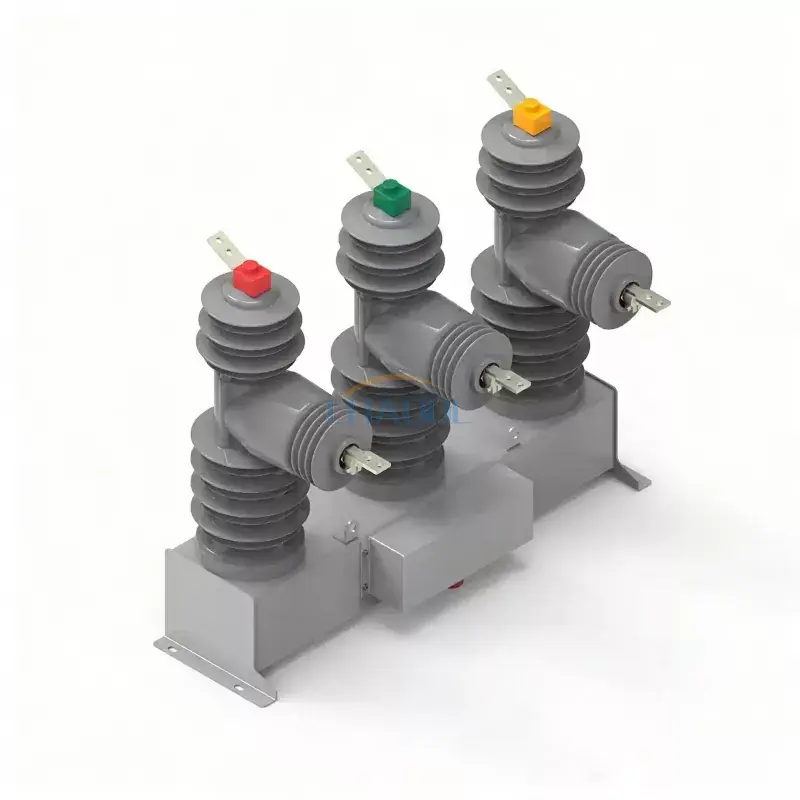

Дијаграм изгледа

Компактна конструкција постављена на стуб је дизајнирана за спољашњу инсталацију и дуготрајан рад у захтевним условима околине. Његова робусна конструкција обезбеђује одличну отпорност на влагу, прашину, ултраљубичасто зрачење и корозију.

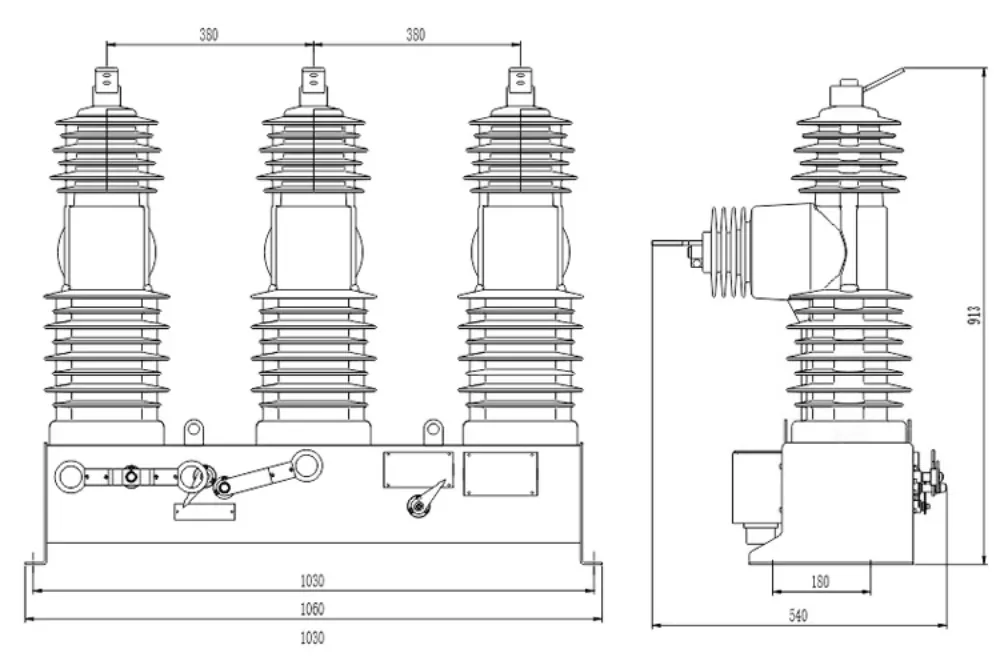

Дијаграм димензија производа

Оптимизовани структурални дизајн минимизира захтеве за простором за инсталацију уз одржавање високих перформанси изолације и оперативне сигурности. Компактна величина такође смањује трошкове транспорта и инсталације.

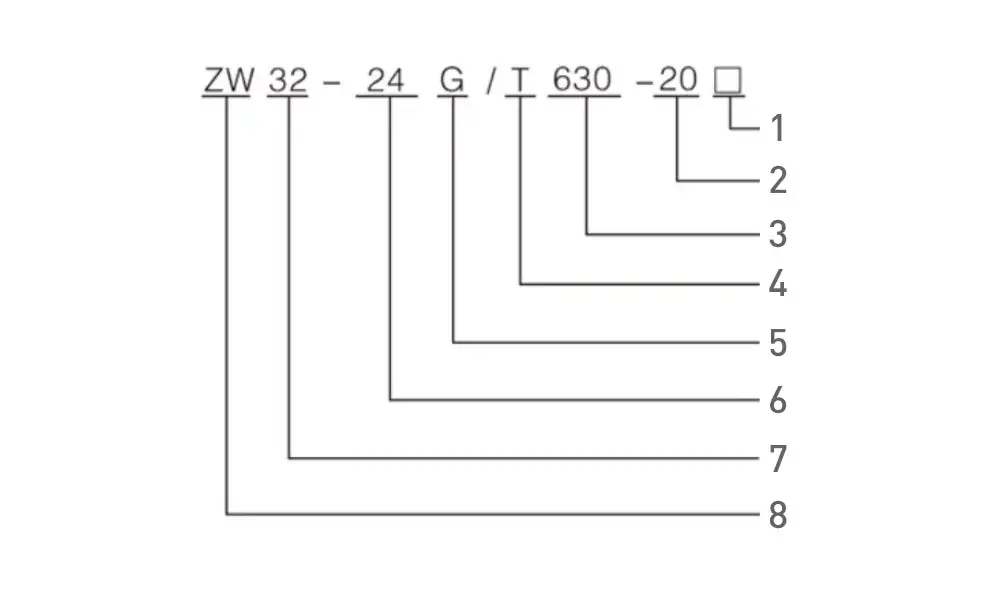

Тецхницал Параметерс

1. Електрични погон

2. Називна струја прекида кратког споја (КА)

3. Називна струја (А)

4. Механизам за рад опруге

5. Са изолационим прекидачем

6. Називни напон (КВ)

7. Серијски број дизајна

8. Вакуумски прекидач на отвореном

Кључне карактеристике

Напредна технологија гашења вакуумског лука

Вакумски прекидач брзо гаси електричне лукове током операција пребацивања, значајно побољшавајући безбедност и смањујући хабање контаката. Ова технологија пружа одличну диелектричну чврстоћу и поуздане перформансе прекида током животног циклуса производа.

Висока прекидна способност кратког споја

Са номиналном струјом прекида кратког споја до 25кА, прекидач може ефикасно изоловати кварове и заштитити вредну електричну опрему од оштећења изазваних ненормалним струјним условима.

Одлична прилагодљивост спољашњем окружењу

Кућиште је израђено од висококвалитетног нерђајућег челика или челика обложеног Дацрометом и завршно премазано УВ отпорним премазима. Ово обезбеђује врхунску заштиту од корозије, сланог спреја, влаге, прашине и оштрих временских услова.

Поуздан оперативни механизам са опругом

Механизам са опругом пружа брзо отварање и затварање са ниском радном буком и минималним одскоком. Обезбеђује стабилан механички рад и продужени радни век.

Мала потрошња енергије

Радни механизам захтева мање од 70В спољне снаге, што га чини погодним за даљинске инсталације и лаку интеграцију са резервним системима напајања.

Апликације

Вакуумски прекидач од 24 кВ се широко користи у:

• Електродистрибутивне мреже
• Електричне подстанице
• Индустријска и рударска предузећа
• Пројекти електрификације села
• Соларне фотонапонске електране
• Системи за производњу енергије ветра
• Пројекти аутоматизације паметне мреже
• Комунални преносни и дистрибутивни системи

Структурне карактеристике

1. Кућиште високе чврстоће
Кућиште има конструкцију од нерђајућег челика или посебно обрађене челичне плоче. Напредни третман против корозије значајно побољшава отпорност на старење околине и излагање хемикалијама.

2. Изолациони стуб од силиконске гуме
АПГ изоловани стуб је обложен силиконском гумом високих перформанси, пружајући изванредне карактеристике изолације, способност против кондензације и дугорочну поузданост.

3. Вакуумска јединица за прекидање
Вакумски прекидач служи као компонента за пребацивање језгра и обезбеђује поуздан струјни прекид са минималним захтевима за одржавање.

4. Компатибилност интелигентне контроле
Опциони интелигентни контролери могу бити интегрисани за даљински надзор, откривање кварова, даљинско пребацивање и СЦАДА системску комуникацију.

Предности за комуналне и индустријске кориснике

• Брза изолација кварова и побољшана поузданост система
• Смањени трошкови одржавања и рада
• Дуг механички и електрични радни век
• Висока радна сигурност и перформансе пребацивања
• Еколошки прихватљива технологија прекида вакуума
• Погодно за оштре спољашње средине
• Једноставна инсталација и одржавање
• Компатибилност са паметном мрежом и СЦАДА

Захтеви за окружење за инсталацију

За оптималне перформансе, 24кВ прекидач монтиран на стуб треба да се инсталира под следећим условима:

• Температура околине између -30°Ц и +40°Ц
• Надморска висина не прелази 1500 метара
• Нема јаких вибрација или механичких удара
• Нема високо корозивних гасова или експлозивних средина
• Правилно уземљење према електричним стандардима

Зашто одабрати наш 24кВ високонапонски прекидач?

• Професионални произвођач расклопних уређаја средњег напона
• Строга контрола квалитета и фабричко тестирање
• ОЕМ и ОДМ услуге прилагођавања
• Поуздана технологија вакуумског прекидача
• Конкурентне фабричке директне цене
• Брза глобална подршка за испоруку
• Свеобухватна техничка помоћ
• Дугорочна услуга након продаје

Често постављана питања

Која је главна функција 24кВ високонапонског прекидача монтираног на стуб?

Користи се за пребацивање струја оптерећења, прекид струја преоптерећења и изоловање кварова кратког споја у системима за дистрибуцију електричне енергије средњег напона.

Да ли се прекидачем може даљински управљати?

Да. Опционе интелигентне контролне јединице могу да подрже даљинско управљање, надгледање, дијагностику кварова и СЦАДА комуникацију.

Да ли је овај прекидач погодан за пројекте соларне енергије и енергије ветра?

Да. Широко се користи у електранама на обновљиву енергију, укључујући соларне фотонапонске фарме, ветроелектране и пројекте за складиштење енергије.

Које су предности вакуумских прекидача у односу на СФ6 прекидаче?

Вакумски прекидачи су еколошки прихватљиви, захтевају мање одржавања, имају дужи радни век и елиминишу потребу за руковањем гасом СФ6.

Да ли подржавате ОЕМ и прилагођене спецификације?

Да. Можемо да обезбедимо прилагођене конфигурације, оперативне механизме, интелигентне контролере и услуге брендирања у складу са захтевима пројекта.
