12КВ спољни прекидач на стубу

Model:ZW20-12F

Анкианг Повер је кинески произвођач 12кВ прекидача за спољне стубове. Ова спољна опрема за дистрибуцију електричне енергије на стубовима има називни напон од 12кВ и ради на трофазној наизменичној струји 50Хз. Одликује се одличним могућностима поновног затварања када се користи са контролером, испуњавајући захтеве система за аутоматизацију дистрибуције. Првенствено се користи за укључивање и искључивање струја оптерећења и струја кратког споја у 10кВ електроенергетским системима, а користи се у трафостаницама и дистрибутивним системима индустријских и рударских предузећа.

Пошаљи упит

Опис производа

Анкианг Поверпредставља серију ЗВ20-12Ф, следећу генерацију12КВ прекидач за спољни стуб монтирандизајниран за трофазне АЦ 50Хз надземне дистрибутивне системе. Дизајниран са напредном технологијом прекида вакуума и СФ6 гасом заптивеним кућиштем (дизајн нултог манометарског притиска), овај прекидач неприметно интегрише функције вакуумског прекидача, рецлосер-а и секционера. Без обзира да ли управљате руралном мрежом за електрификацију, дистрибутивним системом индустријског парка или пројектом аутоматизације паметне мреже, ЗВ20-12Ф пружа поуздану заштиту од кварова и могућности даљинског управљања.

ЗВ20-12Ф вс Традитионал Оутдоор Бреакер

ЗВ20-12Ф Спољни прекидач

Напредни дизајн монтиран на стуб

✓ СФ6 гас нулти манометарски притисак– Безбедан и еколошки прихватљив
✓ Ваздухопловни конектор за секундарно ожичење– Једноставна интеграција контролера
✓ Запечаћена структура без одржавања
✓ Направљен за системе аутоматизације дистрибуције (ДА).

Традитионал Бреакер

Конвенционални разбијач уља/СФ6

✓ Захтева периодично одржавање
✓ Рад са већим притиском гаса
✓ Обимно контролно ожичење
✓ Ограничена функционалност поновног затварања

📍 Водич за примену и избор: Сценарији из стварног света

✅ Сценарио 1: 10кВ рурална електрификациона мрежа (надземни водови)
КориститеЗВ20-12Фкао главни заштитни уређај на одвојцима. Са аутоматским рецлосер контролером, уклања привремене грешке и смањује време нестанка. Конектор за ваздухопловство поједностављује ожичење на терену.

✅ Сценарио 2: Систем дистрибуције индустријског парка
ЗВ20-12Ф подноси струју оптерећења од 630/1000А и отклања кварове кратког споја до 25кА. Његов дизајн без одржавања смањује оперативне трошкове за фабричку дистрибуцију електричне енергије.

✅ Сценарио 3: Аутоматизација паметне мреже (аутоматизација довода)
Када је упарен са контролером аутоматизације фидера, ЗВ20-12Ф подржава даљински надзор, изолацију кварова и обнављање сервиса — идеално за модерне пројекте аутоматизације дистрибуције.

📋 Техничке спецификације – Типски тестиран (ГБ/Т 1984 / ИЕЦ 62271-100)

Пројекат	Вредност параметра
Називни напон	12кВ
Називна фреквенција	50Хз
Називна струја	630/1000 А
Називна струја прекида кратког споја	20/25 кА
Називна вршна отпорна струја	50/63 кА
Називна краткотрајна отпорна струја	20/25 кА
Називна струја кратког споја	50/63 кА
Називни радни редослед	Отворено - 0,3 секунде - Затвори - 180 секунди - Отвори - Затвори
Механички живот	10.000 пута
Циклуси прекидања називне струје	10.000 пута
Називни прекидни капацитет кратког споја	30 пута
Називни притисак СФ6 гаса	0Мпа

📐 Димензије производа и саставни део

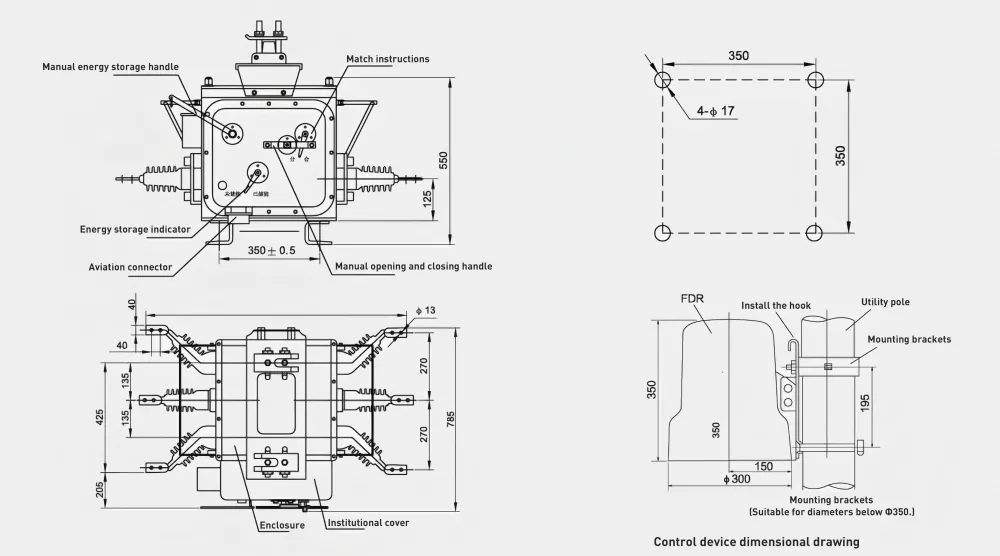

ZW20-12F outdoor pole mounted circuit breaker dimensions

ЗВ20-12Ф Механички распоред– 1. Вакумски прекидач, 2. Механизам за управљање опругом, 3. Струјни трансформатори, 4. СФ6 заптивено кућиште, 5. Ваздухопловни конектор (секундарна контрола), 6. Ручка за руковање, 7. Терминал за уземљење, 8. Носач за монтажу на стуб, 9. Лучна комора.

ЗВ20-12Ф има акомпактан, лаган дизајнкоји се монтира директно на бетонске стубове. Тхеавијацијски конекторпоједностављује ожичење на терену између прекидача и интелигентног контролера, значајно смањујући време инсталације у поређењу са традиционалним терминалним блоковима.

🏭 Зашто Анкианг Повер? – Ваш поуздан партнер за спољне прекидаче

Фабрички директно– Без посредника, боља цена и време испоруке (15-25 дана).
Тип тестиран– ГБ/Т 1984, ИЕЦ 62271-100, потпуно сертификовано.
Прилагођавање спремно– Интеграција контролера, посебне тренутне оцене, ОЕМ брендирање.
Глобалне референце– Испоручује се у југоисточну Азију, Блиски исток, Африку, Јужну Америку.

📌 Праве референце пројекта:

✅ Индонесиа– 500+ јединица ЗВ20-12Ф распоређених у пројекту електрификације села широм Јаве и Суматре (2023–2025).

✅ Филипини– 300 комплета ЗВ20-12Ф са аутоматским рецлосер контролерима испорученим НГЦП-у за надоградњу аутоматизације 10кВ фидера.

Често постављана питања

П1: Која је разлика између ЗВ20-12Ф и традиционалних прекидача на отвореном?
О: ЗВ20-12Ф има дизајн са нултим мерачем притиска СФ6 гаса (безбедно и еколошки прихватљиво), конектор за ваздухопловство за једноставну интеграцију контролера и запечаћену структуру која не захтева одржавање. Традиционални прекидачи захтевају периодично одржавање и имају сложеније ожичење.

П2: Да ли се овај прекидач може користити са аутоматским регулатором поновног затварања?
О: Да. ЗВ20-12Ф је дизајниран за аутоматизацију дистрибуције. Када је упарен са контролером поновног затварања, подржава аутоматско уклањање грешке и вишеструке секвенце поновног затварања (Отвори - 0,3 с - Затвори - 180 с - Отвори - Затвори).

П3: Колики је механички век ЗВ20-12Ф?
О: 10.000 механичких операција у нормалним условима рада, захваљујући робусном механизму за рад са опругом и запечаћеном вакуумском прекидачу.

П4: Да ли прекидач не треба одржавати? Шта то значи?
О: Да. Гас СФ6 је запечаћен на нултом манометарском притиску, елиминишући потребу за периодичним допуном гаса. Вакумски прекидач не захтева одржавање контакта. Ово значајно смањује оперативне трошкове.

П5: Да ли пружате ОЕМ/ОДМ услугу?
О: Апсолутно. Нудимо прилагођено брендирање, специфичне тренутне конфигурације рејтинга и интеграцију контролера. Узорци пре производње су доступни у року од 7-10 дана.
