126КВ спољни СФ6 прекидач

126КВ спољни СФ6 прекидач (модел ЛВ36-126) је комутациони уређај високонапонске класе преноса дизајниран за подстанице електричне мреже, комуналне преносне системе и велике индустријске електричне мреже. Широко се користи за контролу, заштиту и пребацивање струје оптерећења, струје преоптерећења и струје квара кратког споја, а такође може да функционише као прекидач у међусобно повезаним енергетским системима.

Овај 126КВ спољни СФ6 прекидач користи гас сумпор хексафлуорид (СФ6) као медијум за гашење лука и изолацију, у комбинацији са једностубном, једноструком структуром по полу. Током прекида, принцип самоенергетског гашења лука генерише проток гаса велике брзине унутар коморе за лук да ефикасно охлади и угаси лук, обезбеђујући стабилне перформансе прекидања у условима великих кварова.

Опремљен ЦТ покретаним моторним опругом и тростепеним механичким системом повезивања, ЛВ36-126 нуди прецизне перформансе пребацивања, високу механичку поузданост и одличну дугорочну радну стабилност у захтевним спољашњим окружењима.

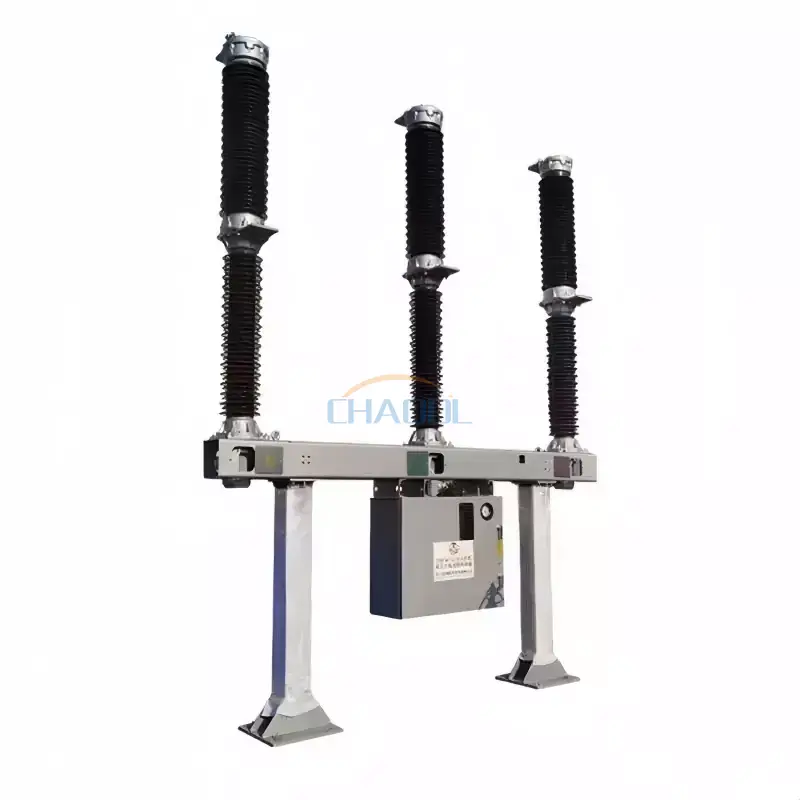

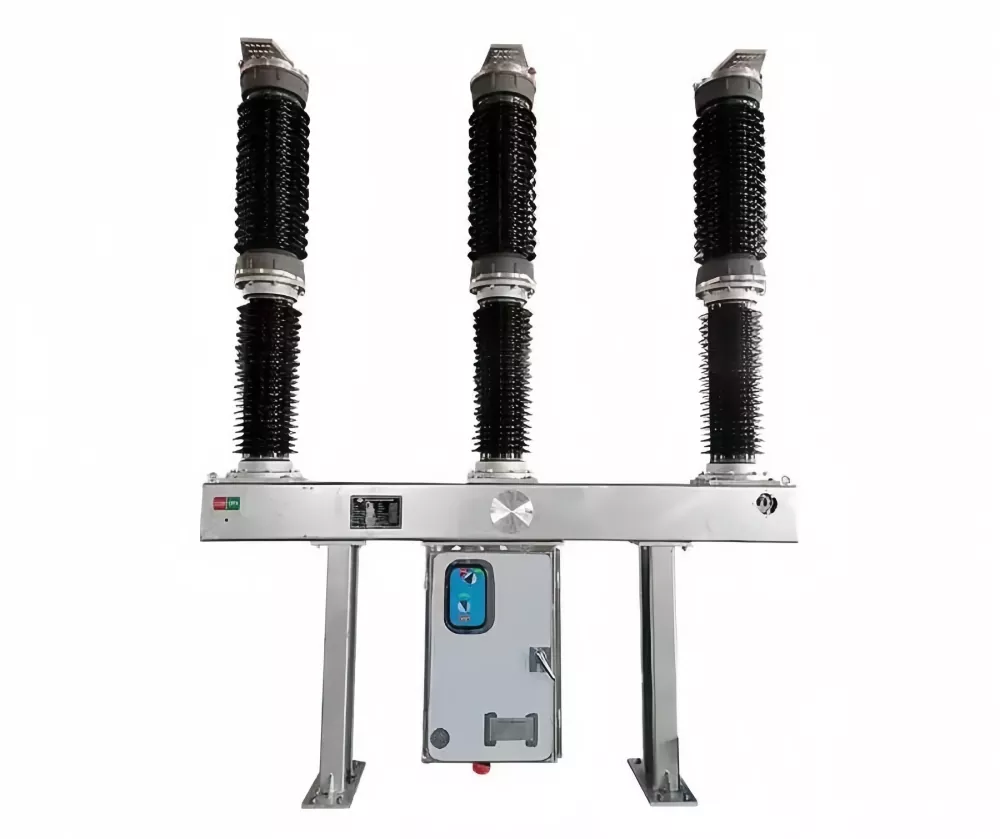

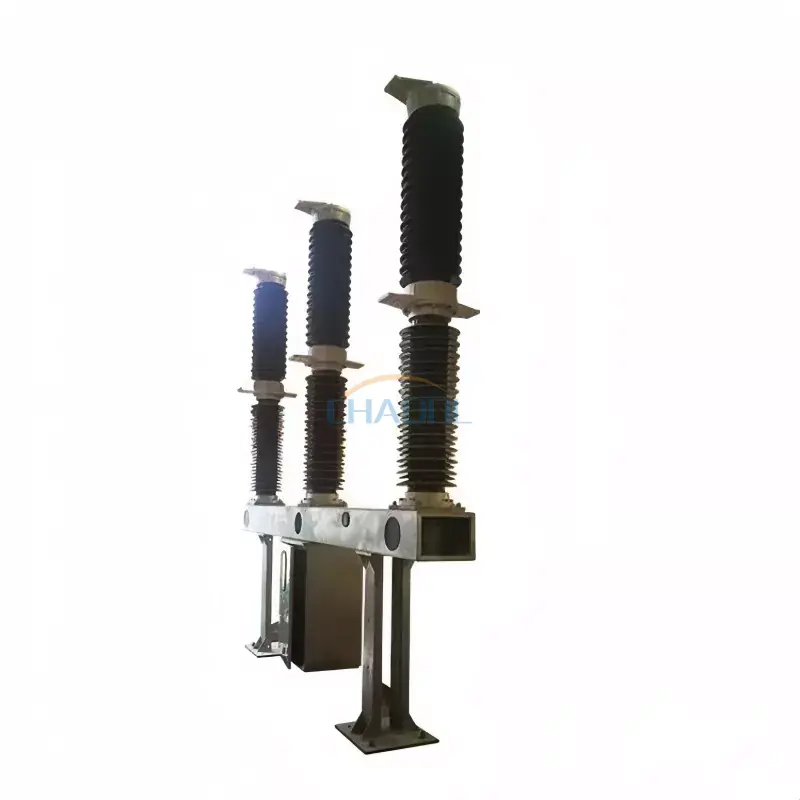

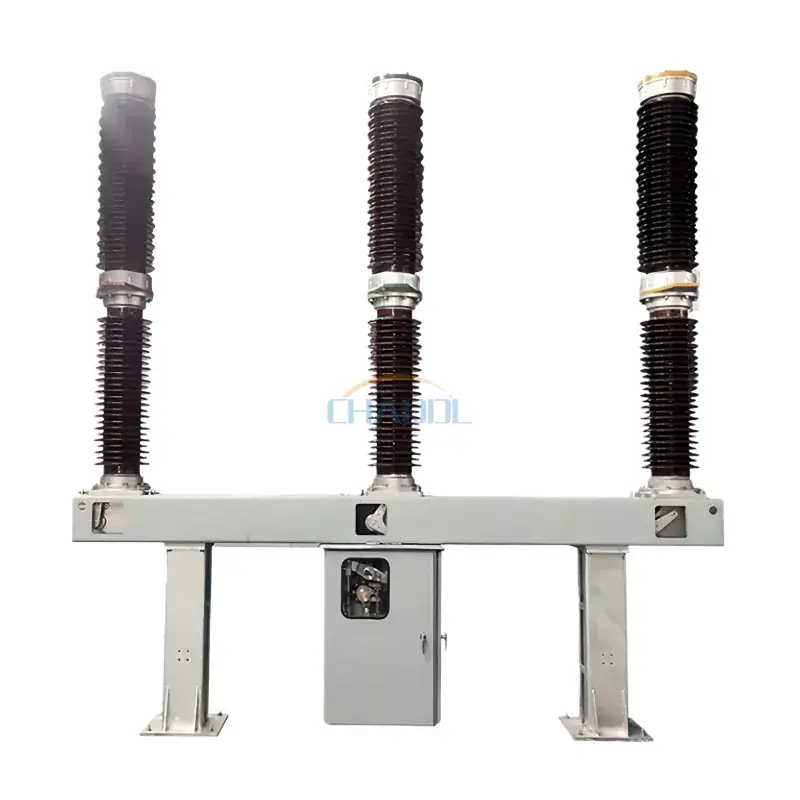

Изглед производа

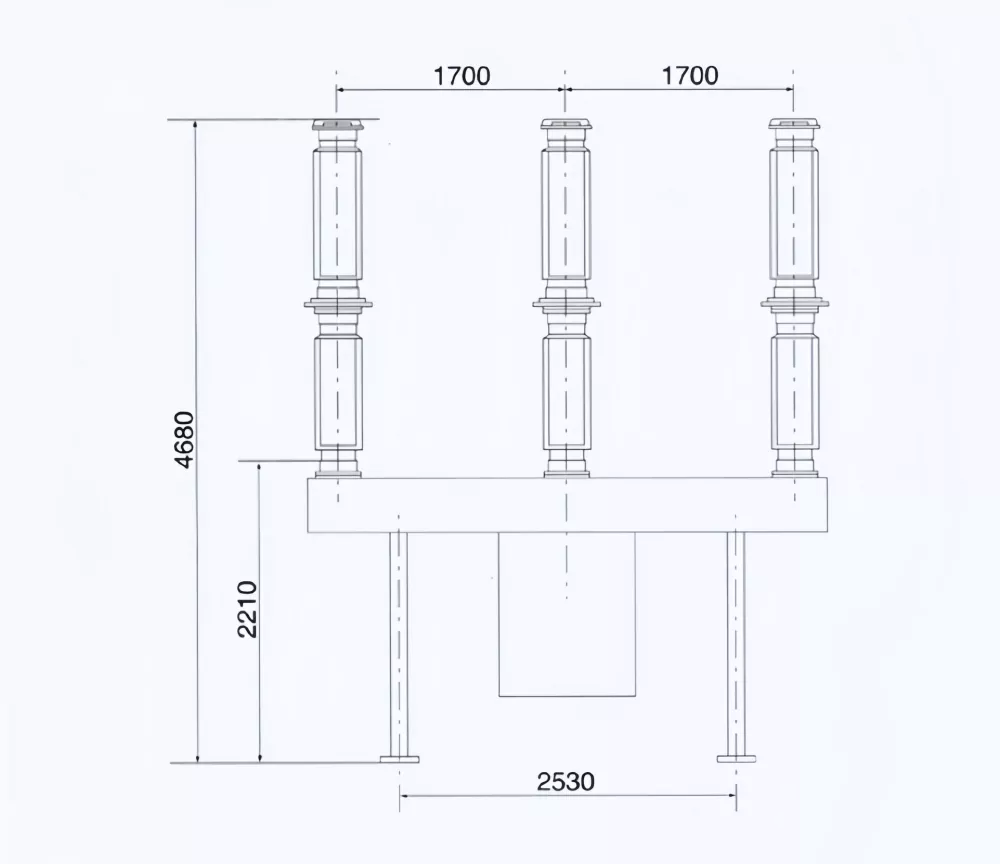

Дијаграм димензија производа

Оперативно окружење

• Надморска висина инсталације: ≤ 3000 метара надморске висине
• Температура околине: -30°Ц до +40°Ц
• Максимална брзина ветра: ≤ 34 м/с
• Ниво загађења: Класа ИИИ (25 мм/кВ)

Тецхницал Параметерс

Карактеристике производа

• Напредна СФ6 гасна изолација обезбеђује одлично гашење лука и диелектричне перформансе.
• Дизајн са једним стубом и једним преломним стубом смањује механичку сложеност и побољшава поузданост.
• Високи прекидни капацитет до 40кА за прекид квара на нивоу преноса.
• ЦТ покретан опругом погонски механизам осигурава стабилан и прецизан рад пребацивања.
• Погодно за оштре спољашње средине са јаком отпорношћу на загађење, ветар и температурне варијације.
• Дуг механички век са ниским захтевима за одржавање за оператере мреже.
• Компатибилан са савременим системима аутоматизације подстаница и даљинског управљања.

Структура производа и принцип рада

126КВ спољни СФ6 прекидач се састоји од коморе за гашење лука напуњене СФ6 гасом, интеграције струјног трансформатора, механизма за рад, изолационе потпорне структуре и челичног система кућишта. Гас СФ6 делује и као изолација и као медијум за гашење лука, обезбеђујући високу диелектричну чврстоћу и брз опоравак након прекида.

У условима квара, радни механизам покреће покретни контакт да се одвоји, стварајући брзи проток СФ6 гаса унутар лучне коморе. Овај проток ваздуха се брзо хлади и дејонизује лук, обезбеђујући сигуран прекид струја квара високог напона. Тростепени механички систем повезивања обезбеђује синхронизован рад стубова и високу конзистентност прекида.

Апликације

• Високонапонске преносне подстанице
• Системи међусобног повезивања електричне мреже
• Комуналне преносне и дистрибутивне мреже
• Хидроелектране и термоелектране
• Индустријски високонапонски енергетски системи
• Инфраструктурни и енергетски пројекти великих размера
• Железнички и транспортни електроенергетски системи

Често постављана питања

Шта је а126КВ спољни СФ6 прекидачкористи за?

Користи се за прекид и контролу високонапонских електричних струја у преносним мрежама, обезбеђујући безбедан рад трафостаница и електроенергетских система током кварова или комутационих операција.

Зашто се гас СФ6 користи у прекидачима?

Гас СФ6 има одличне карактеристике изолације и гашења лука, омогућавајући ефикасан прекид струја квара високог напона уз одржавање компактне величине опреме.

Да ли је ЛВ36-126 погодан за спољашњу инсталацију?

Да. Тхе126КВ спољни СФ6 прекидачје специјално дизајниран за спољашње подстанице и може поуздано да ради у тешким условима животне средине.

Које су предности у односу на традиционалне прекидаче?

У поређењу са прекидачима на бази уља, СФ6 прекидачи нуде већу поузданост, мање одржавање, брже гашење лука и боље перформансе у условима високог напона.
