66КВ тип резервоара СФ6 прекидач

66КВ резервоар типа СФ6 прекидач (модел: ЛВ36-66) је високонапонски спољни прекидач дизајниран за 66КВ системе за пренос и дистрибуцију енергије са називном фреквенцијом од 50Хз АЦ. Користећи гас СФ6 као изолациони медијум и медијум за гашење лука, он обезбеђује поуздано пребацивање, прекид квара и заштиту за подстанице, комуналне електричне мреже, индустријске објекте и пројекте обновљиве енергије. Прекидач се такође може користити као прекидач сабирнице и за апликације за пребацивање кондензаторских батерија.

Дизајниран са компактном структуром резервоара под напоном, ЛВ36-66 минимизира простор за инсталацију док пружа изванредне електричне перформансе и дугорочну оперативну поузданост. Његов напредни механизам за рад са опругом, ниска стопа цурења СФ6 и дизајн лак за одржавање чине га идеалним решењем за модерне високонапонске преносне мреже које захтевају сигуран, ефикасан и стабилан рад.

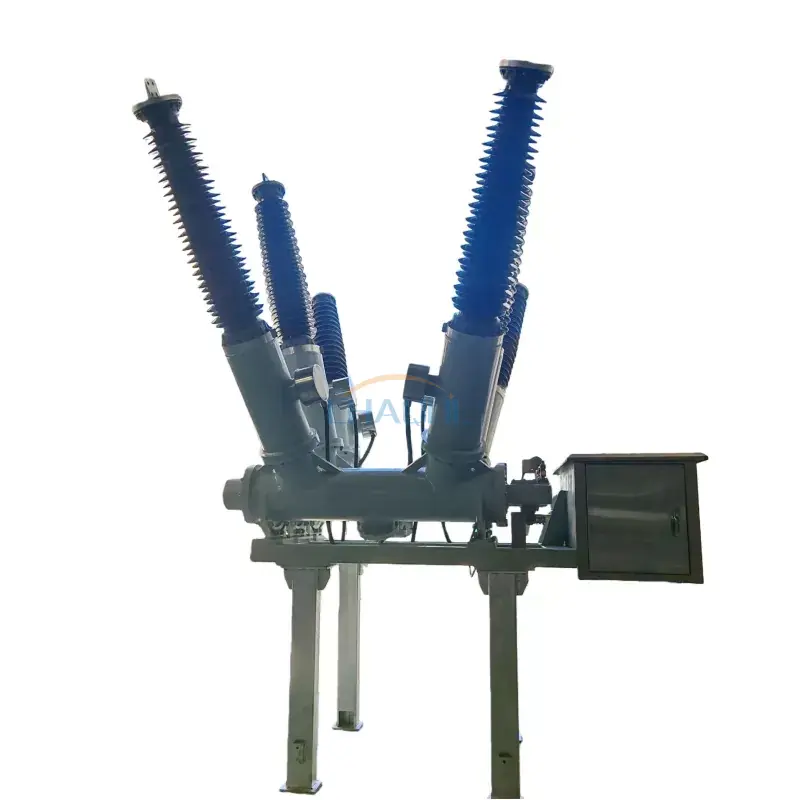

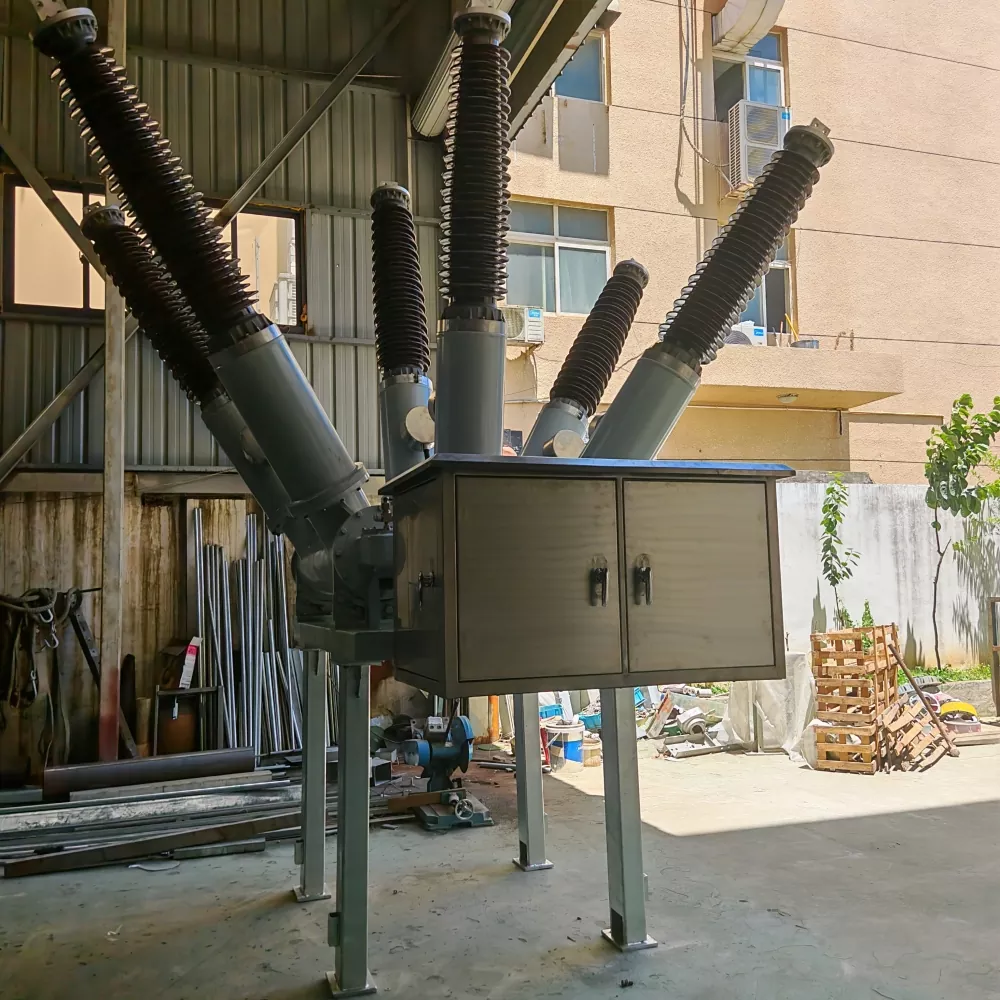

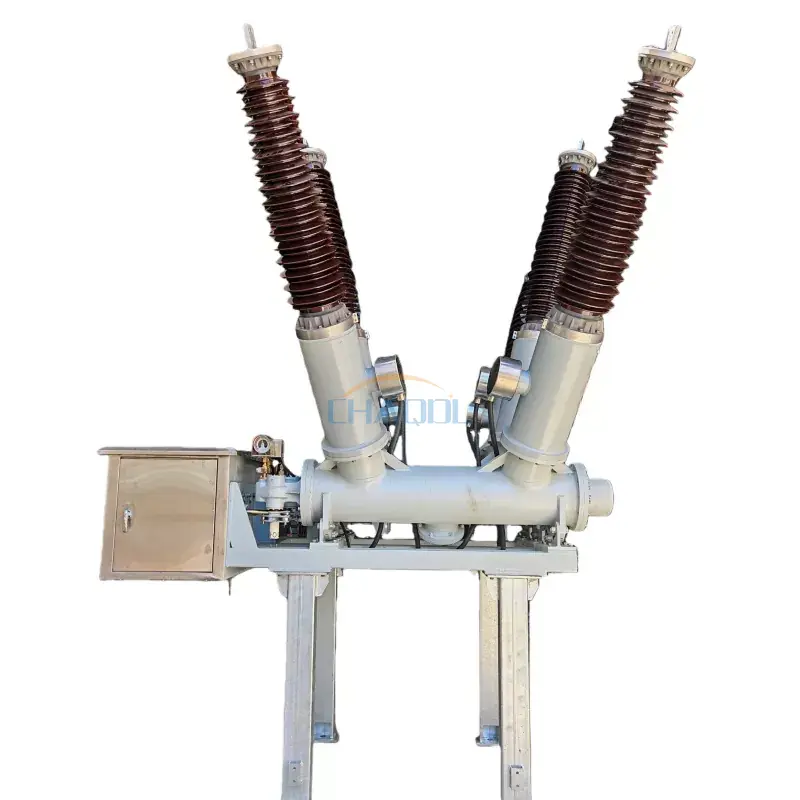

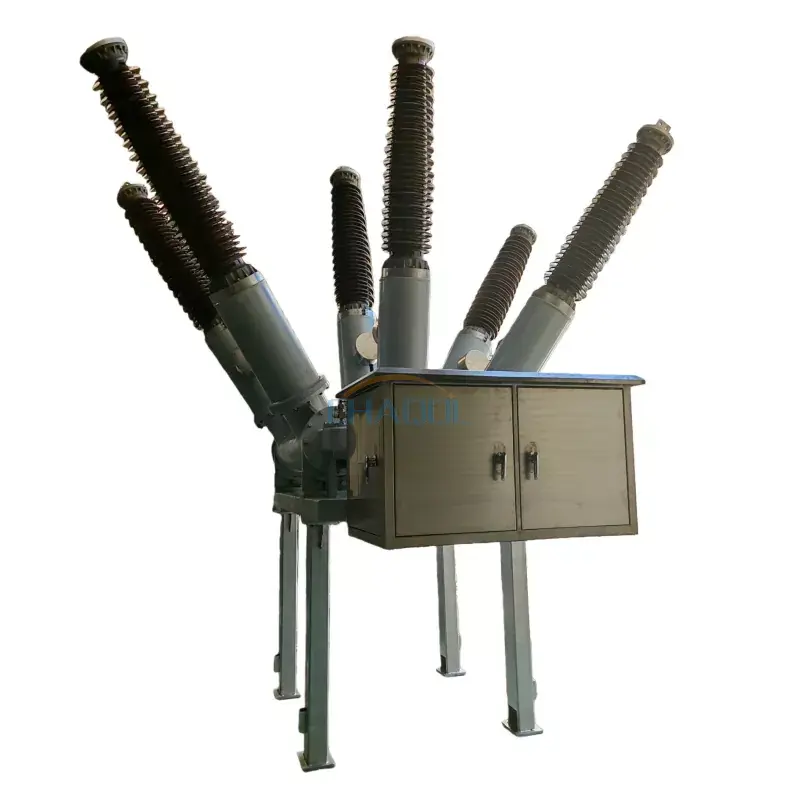

Стварна фотографија производа

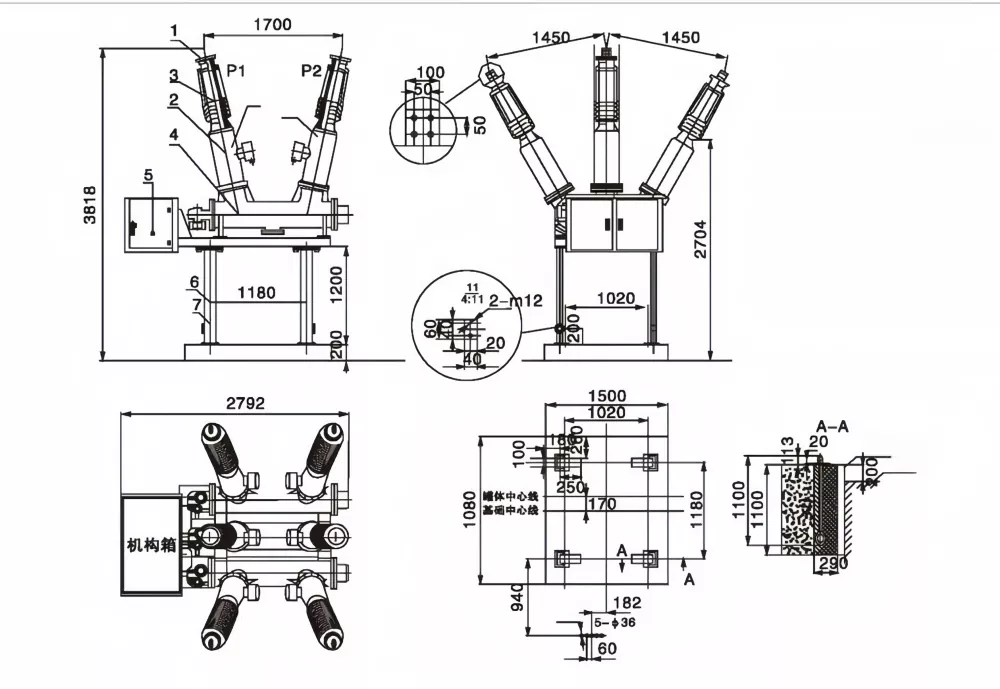

Дијаграм димензија производа

Главна структура

• Посребрени алуминијумски монофазни терминални блок за одличну електричну проводљивост.
• Излазна чаура од порцелана високе чврстоће са врхунским перформансама изолације.
• Уграђен струјни трансформатор (ЦТ) за заштиту и мерење.
• Подна комора за гашење лука СФ6 са високом способношћу прекидања.
• Орман механизма који интегрише механизам за рад са опругом и секундарне управљачке компоненте.
• Поцинковани челични носач за тешке услове рада за стабилну инсталацију.
• Више терминала за уземљење за побољшану сигурност у раду.

Карактеристике производа

• Називна струја до3150А, погодан за апликације преноса великих оптерећења.
• Напредна технологија изолације гаса СФ6 обезбеђује одличну диелектричну чврстоћу и поуздано гашење лука.
• Дуга електрична издржљивост са 31,5кА способношћу прекидања грешке и до 10.000 механичких операција.
• Годишња стопа цурења СФ6 гаса испод 0,5%, смањујући захтеве за одржавањем и осигуравајући дугорочну поузданост заптивања.
• Тхе66КВ тип резервоара СФ6 прекидачје дизајниран за тешка спољашња окружења, подржава ниво загађења ИВ и температуре околине од -40°Ц до +40°Ц.
• Компактна конструкција типа резервоара смањује простор за уградњу док побољшава механичку стабилност.
• Погодно за даљински надзор, аутоматизацију подстаница и модерне апликације паметне мреже.

Техничке спецификације

Спецификације оперативног механизма

Апликације

Тхе66КВ тип резервоара СФ6 прекидачсе широко користи у високонапонским системима за пренос и дистрибуцију енергије где су поуздано пребацивање и заштита од суштинског значаја.

• 66КВ трафостанице
• Комуналне преносне и дистрибутивне мреже
• Постројења за производњу електричне енергије
• Интеграција мреже обновљивих извора енергије
• Индустријски дистрибутивни системи електричне енергије
• Пребацивање кондензаторске банке
• Аутобусна веза и заштита фидера
• Пројекти аутоматизације паметних мрежа и подстаница

Принцип рада

66КВ тип резервоара СФ6 прекидач користи гас сумпор хексафлуорид (СФ6) као изолациони медијум и медијум за гашење лука. Када се контакти раздвоје током операције пребацивања, ствара се електрични лук. Гас СФ6 под високим притиском брзо хлади и дејонизује лук, омогућавајући да се струја квара безбедно и ефикасно прекине. Радни механизам са опругом са мотором обезбеђује брзе операције отварања и затварања, обезбеђујући поуздану заштиту за високонапонске електричне системе.

Често постављана питања

За шта се користи СФ6 прекидач типа резервоара 66КВ?

Користи се за пребацивање, заштиту и прекид квара у 66КВ системима за пренос и дистрибуцију, помажући у одржавању безбедног и поузданог рада подстаница и енергетских мрежа.

Које су предности прекидача типа СФ6 резервоара?

Прекидачи типа СФ6 резервоара нуде одличне перформансе изолације, висок прекидни капацитет, компактну структуру, ниске захтеве за одржавањем и дуг механички радни век.

Да ли се овај прекидач може користити за пребацивање кондензаторске банке?

Да. ЛВ36-66 је погодан за комутацију кондензаторске банке, апликације за везивање магистрале и заштиту далековода високог напона.

Да ли је прекидач погодан за оштра спољашња окружења?

Да. Дизајниран је да поуздано ради у условима степена загађења ИВ и температурама околине у распону од -40°Ц до +40°Ц, што га чини погодним за захтевне инсталације на отвореном.
