33КВ спољни прекидач са аутоматским поновним затварањем

Тхе33КВ спољни прекидач са аутоматским поновним затварањем, такође познат као ЗВ32-40.5 спољни високонапонски вакуумски прекидач, дизајниран је за средњенапонске надземне дистрибутивне мреже, подстанице, комуналне мреже и паметне системе за дистрибуцију електричне енергије. Првенствено се користи за пребацивање струја оптерећења, прекидање струја преоптерећења и отклањање кварова кратког споја уз обезбеђивање поузданог континуитета напајања.

Опремљен напредним системом за прекид вакуума и интелигентном функцијом аутоматског поновног затварања, овај спољни вакуумски прекидач може аутоматски да обнови напајање након привремених кварова, значајно побољшавајући поузданост мреже и смањујући трајање прекида. Његова компактна структура, лагани дизајн и висока механичка издржљивост чине га идеалним решењем за модерне пројекте аутоматизације дистрибуције.

Прекидач ЗВ32-40.5 је погодан за системе напајања од 33КВ и 40.5КВ и подржава локални рад, даљинско управљање, праћење кварова и управљање дистрибутивном мрежом засновано на комуникацији. Широко га користе комунална предузећа, индустријски објекти, пројекти обновљивих извора енергије и руралне мреже за електрификацију широм света.

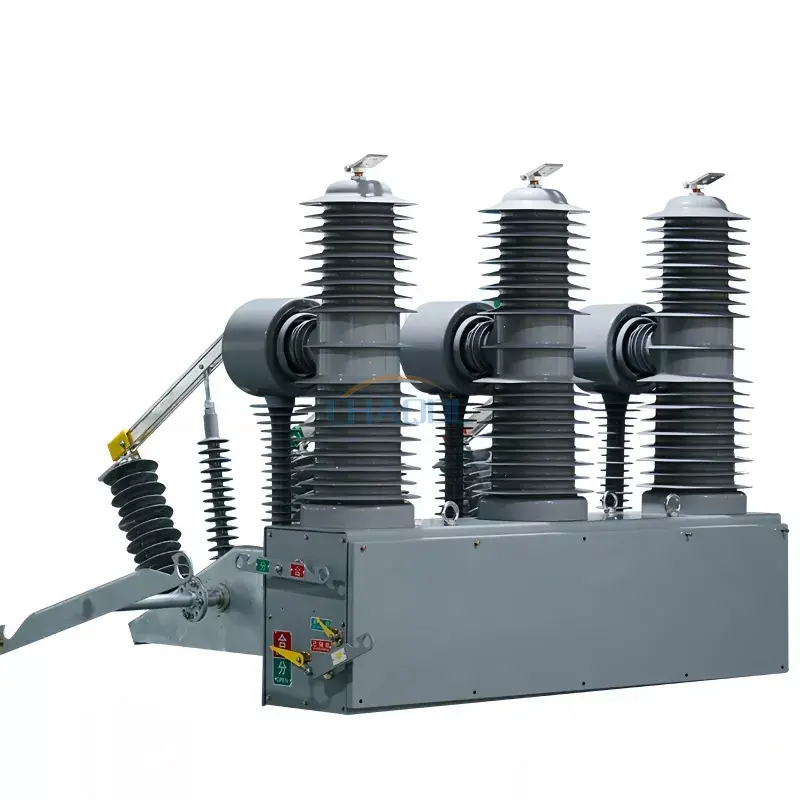

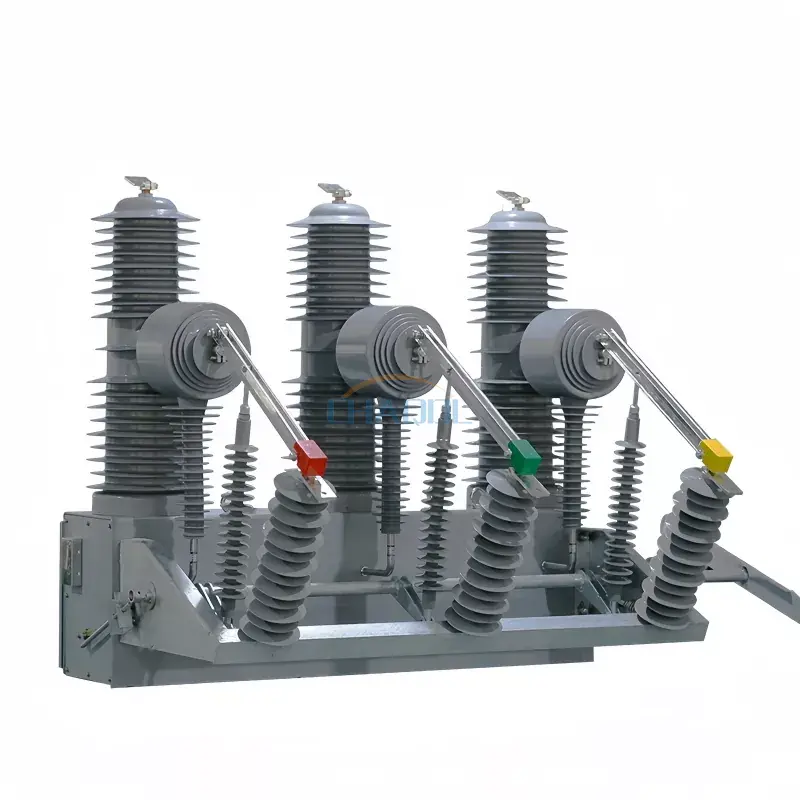

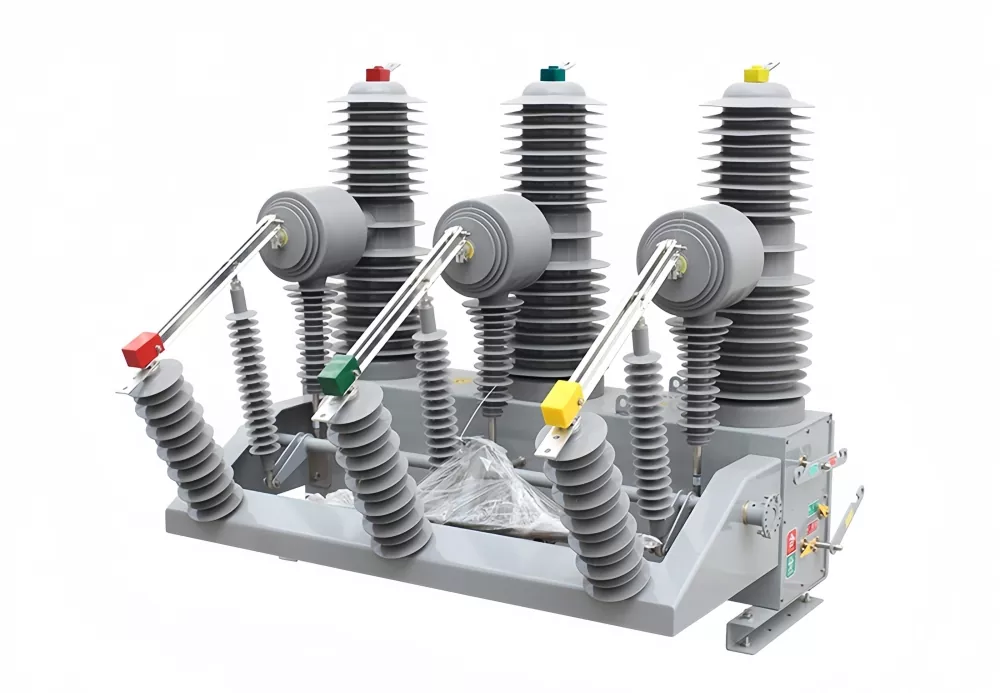

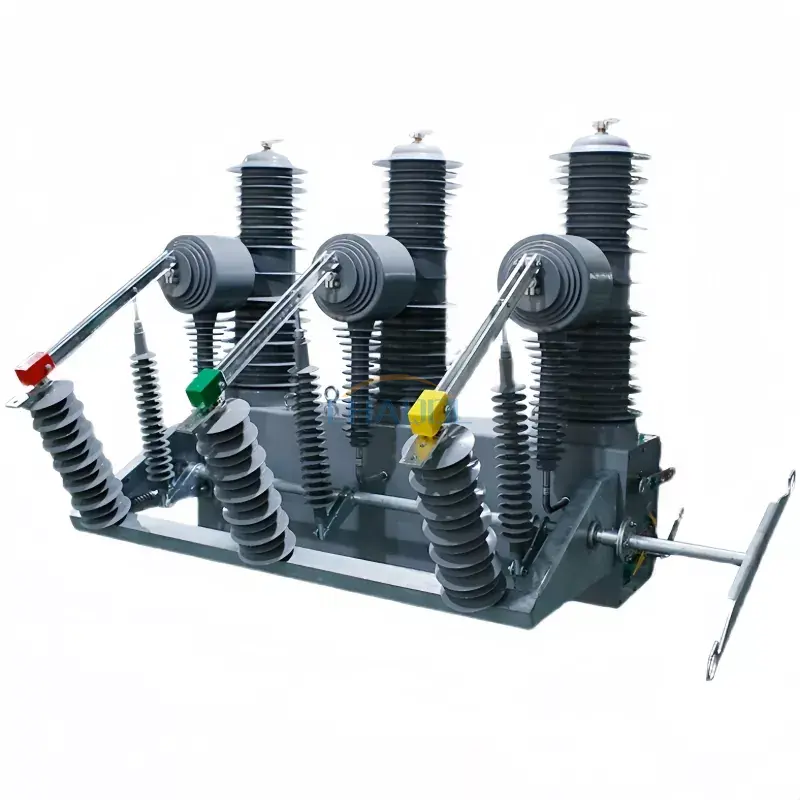

Дијаграм изгледа производа

Тецхницал Параметерс

Кључне карактеристике

• Интегрисана функција аутоматског поновног затварања побољшава поузданост напајања и смањује време нестанка.
• Технологија гашења вакуумског лука обезбеђује одличне перформансе прекидања и дуг радни век.
• Погодно за 33КВ и 40,5КВ надземне дистрибутивне мреже и апликације у подстаницама.
• Висок капацитет прекидања кратког споја до 31,5КА.
• Компактна структура и лагани дизајн поједностављују транспорт и инсталацију.
• Подржава локални рад, даљинско управљање, телеметрију и системе аутоматизације дистрибуције.
• Запечаћена конструкција стубова побољшава перформансе изолације и отпорност на животну средину.
• Вакумски прекидач без одржавања смањује оперативне трошкове током животног циклуса опреме.
• Компатибилан са СЦАДА, паметном мрежом и системима за надзор комуналне мреже.
• Дуг механички век до 10.000 операција обезбеђује поуздане дугорочне перформансе.

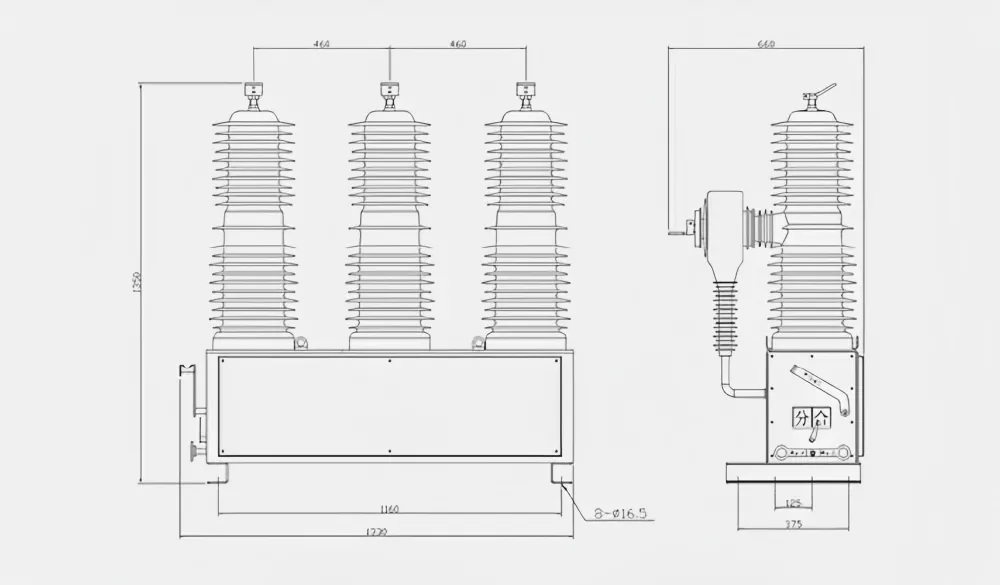

Дијаграм димензија производа

Структура производа и принцип рада

Тхе33КВ спољни прекидач са аутоматским поновним затварањемуглавном се састоји од интегрисаног затвореног стуба, вакуумског прекидаца, струјног трансформатора, погонског механизма, изоловане потпорне структуре и кућишта отпорног на временске услове. Ормар је произведен од висококвалитетног челика како би пружио одличну механичку заштиту и дугорочну издржљивост на отвореном.

Струјни трансформатори се могу конфигурисати према захтевима пројекта за апликације мерења, надзора и заштите. Када дође до квара на дистрибутивној линији, интелигентни контролер брзо детектује абнормалне услове и наређује вакуумском прекидачу да прекине струју квара. За привремене кварове као што су удари грома или пролазни поремећаји у линији, функција аутоматског поновног затварања аутоматски обнавља напајање након унапред подешеног интервала, минимизирајући прекиде у сервису.

У комбинацији са интелигентним контролером, прекидач подржава локалне операције пребацивања, као и даљински надзор и контролу преко комуникационих интерфејса. Комуникационе методе могу укључивати оптичке мреже, комуникационе каблове, ГПРС, ЦДМА, ГСМ или друге комуникационе системе, што га чини идеалним решењем за пројекте аутоматизације паметне мреже и дистрибуције.

Апликације

Ово33КВ спољни прекидач са аутоматским поновним затварањемсе широко користи у системима за пренос и дистрибуцију електричне енергије где су аутоматска изолација кварова и обнављање услуге критични.

• Комуналне електродистрибутивне мреже
• Надземни разводни водови
• Електричне подстанице
• Пројекти паметне мреже
• Електране на обновљиву енергију
• Индустријски и рударски објекти
• Градски и рурални системи електрификације
• Железничке и саобраћајне мреже за напајање

Често постављана питања

Шта је аутоматски прекидач за поновно укључивање?

Прекидач са аутоматским поновним затварањем може аутоматски обновити напајање након што се појаве привремени кварови на дистрибутивној линији. Ово значајно побољшава континуитет напајања и смањује трајање прекида за крајње кориснике.

Које су предности вакуумског прекидача?

Вакумски прекидачи обезбеђују брзо гашење лука, високу поузданост, ниске захтеве за одржавањем, дуг радни век и еколошки прихватљив рад без уља или СФ6 гаса.

Може ли се овај прекидач интегрисати у систем паметне мреже?

Да. Прекидач подржава даљински надзор, даљински рад, дијагностику кварова и комуникационе интерфејсе који се могу интегрисати у СЦАДА и системе аутоматизације паметне мреже.

Где се најчешће користи вакуумски прекидач ЗВ32-40.5?

Обично се користи у комуналним подстаницама, надземним дистрибутивним мрежама, пројектима обновљиве енергије, индустријским енергетским системима и руралној инфраструктури за електрификацију.

Зашто одабрати 33КВ спољни аутоматски реклозер?

33КВ спољни аутоматски рецлосер побољшава поузданост мреже, минимизира време застоја, смањује трошкове одржавања и побољшава ефикасност управљања грешкама за модерне системе дистрибуције електричне енергије.
