40.5КВ прекидач трафостанице са струјним трансформатором

ЗВ7-40.5 40.5КВ трафостаница прекидач са струјним трансформатором је високонапонски спољни вакуумски прекидач дизајниран за подстанице, електране, индустријске објекте и градске или руралне мреже за дистрибуцију електричне енергије. Комбинује вакуумски прекидач високих перформанси са интегрисаним струјним трансформаторима како би обезбедио поуздано пребацивање, заштиту, мерење и контролне функције за средње и високонапонске електричне системе.

Прекидач има горњи порцелански изолатор у коме се налази вакуумски прекидач и доњи порцелански потпорни изолатор који обезбеђује одличну механичку чврстоћу и перформансе изолације. Екстерни струјни трансформатори омогућавају прецизно праћење струје и координацију заштите док поједностављују операције инсталације и одржавања.

Дизајниран за дуготрајну употребу на отвореном, овај вакуумски прекидач од 40,5 КВ нуди одличне перформансе заптивања, јаку отпорност на старење, супериорну диелектричну чврстоћу и изузетну прилагодљивост околини. Његова технологија прекида вакуума елиминише ризик од пожара и експлозије, а истовремено обезбеђује дуг електрични и механички радни век.

Доступна у напону од 33КВ, 35КВ и 40,5КВ, серија ЗВ7 се широко користи за пребацивање струје оптерећења, заштиту од преоптерећења, прекид кратког споја и изолацију система у преносним и дистрибутивним мрежама.

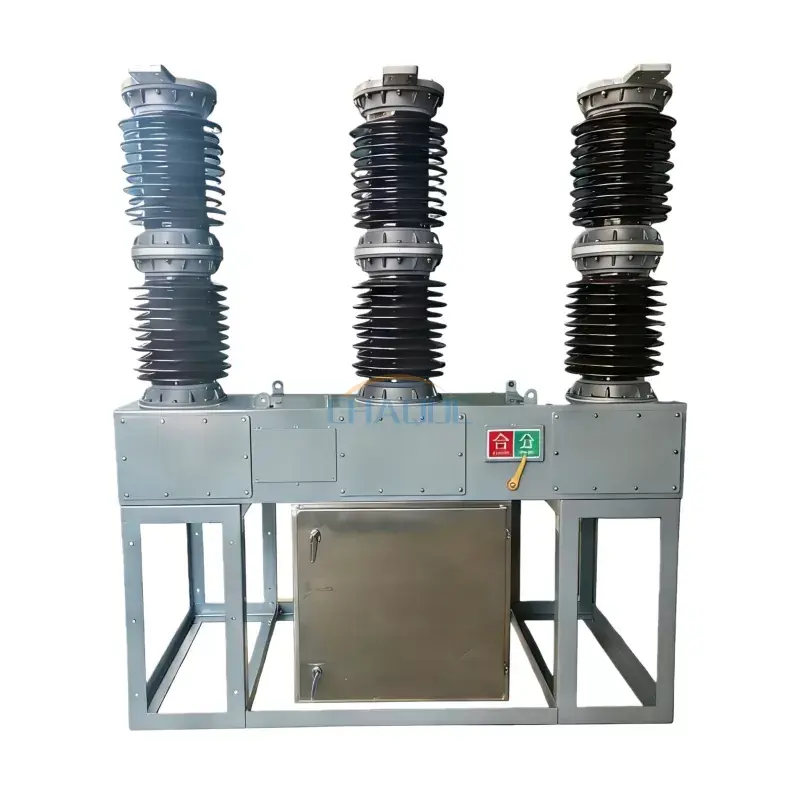

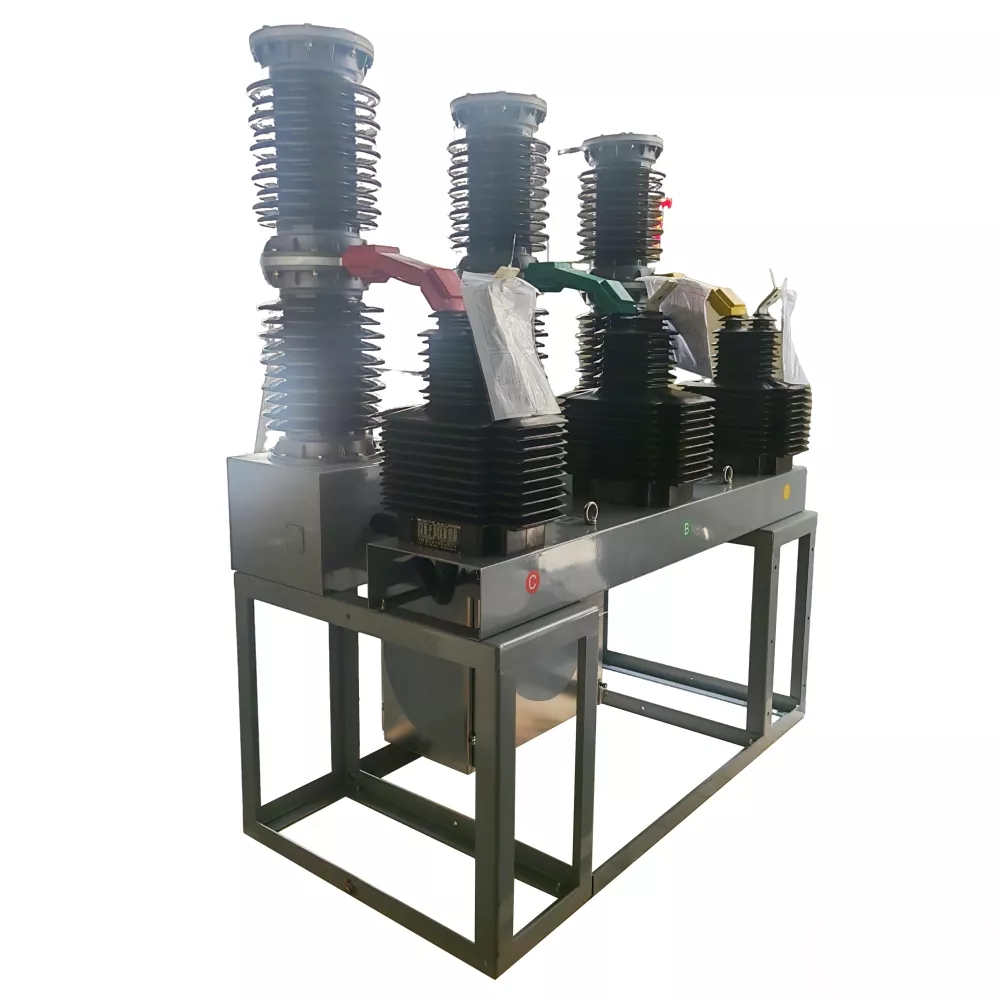

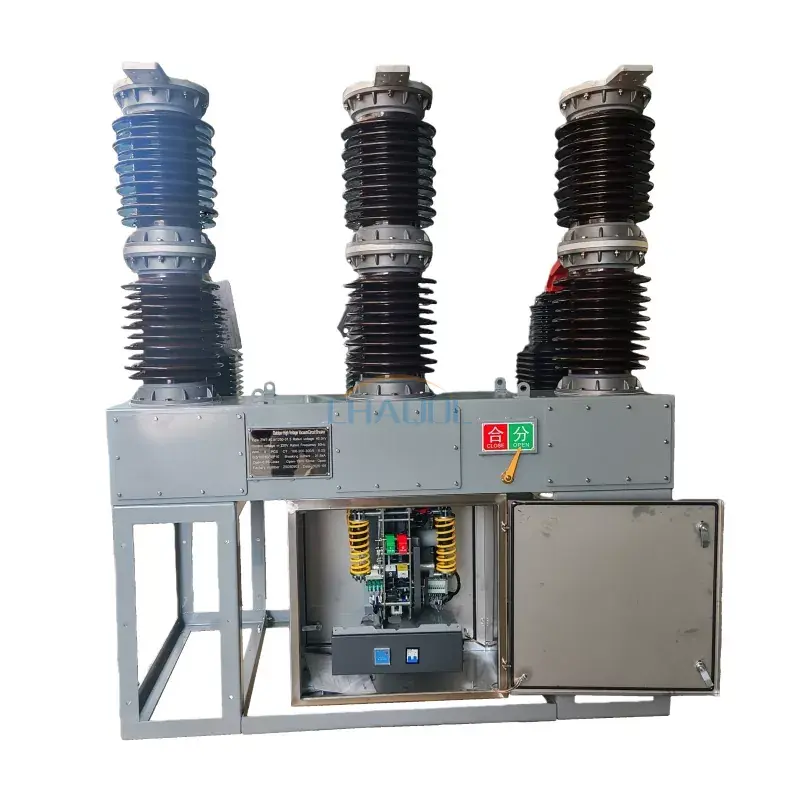

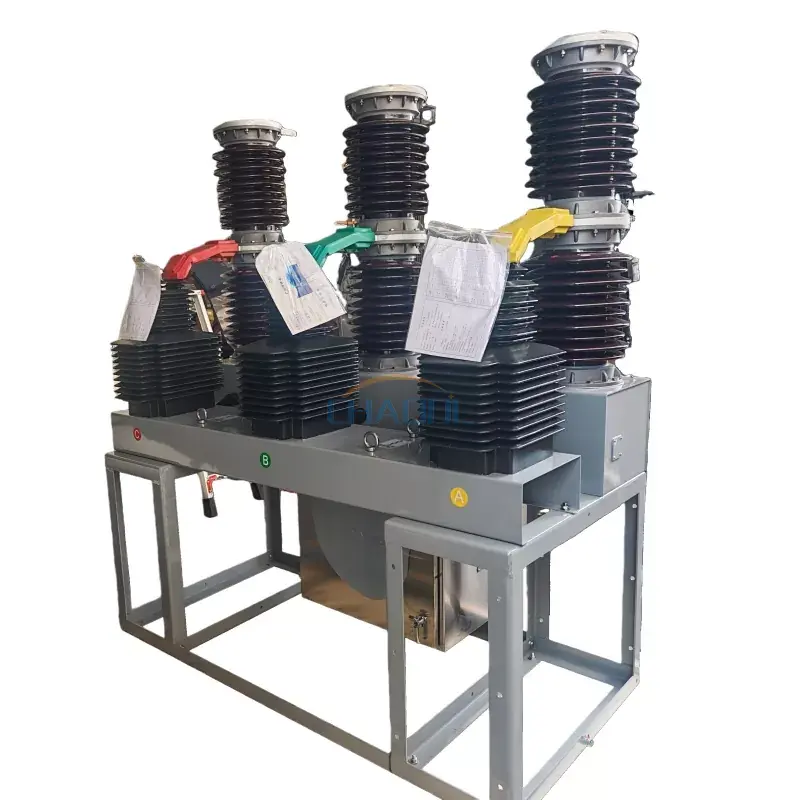

Дијаграм изгледа производа

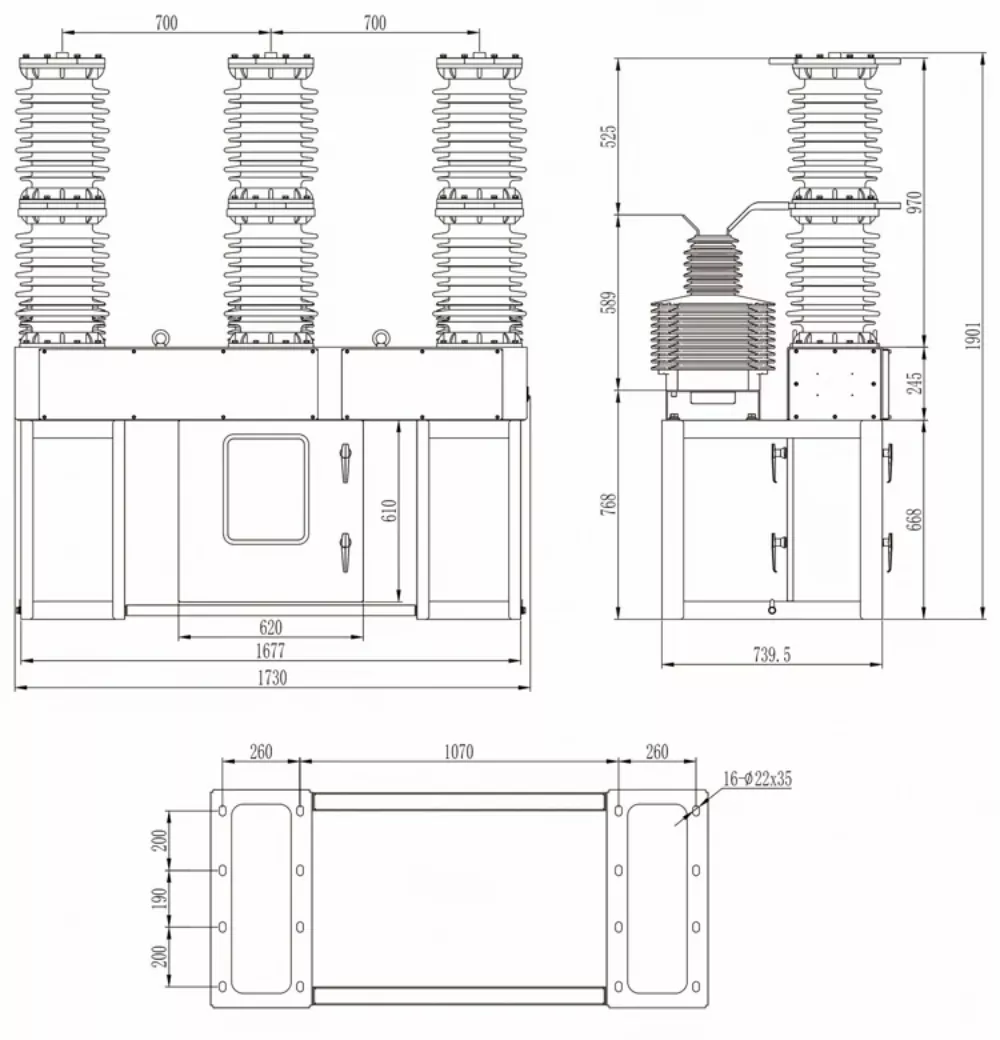

Димензионални цртеж

Тецхницал Параметерс

Карактеристике производа

• Напредна технологија прекида вакуума обезбеђује поуздано гашење лука и изолацију квара.
• Интегрисани струјни трансформатори обезбеђују прецизно мерење, надзор и функције заштите.
• Погодно за 33КВ, 35КВ и 40.5КВ средњенапонске и високонапонске дистрибутивне системе.
• Порцелански изолатори високе чврстоће нуде одличне перформансе изолације и механичку стабилност.
• Дизајн затвореног вакуумског прекидача пружа дуг радни век и минималне захтеве за одржавањем.
• Одлична отпорност на старење, влагу, загађење и оштре спољашње средине.
• Подржава и ручни и моторизовани рад за флексибилну интеграцију система.
• Независна структура струјног трансформатора поједностављује инспекцију, калибрацију, замену и одржавање.
• Висок капацитет прекидања кратког споја до 31,5КА осигурава поуздану заштиту електроенергетског система.
• Без уља, без опасности од експлозије и еколошки прихватљив рад.

Апликације

Прекидач за подстаницу од 40,5 КВ са струјним трансформатором се широко користи у системима средњег и високог напона који захтевају поуздано пребацивање, заштиту и контролне функције.

• Електричне подстанице
• Мреже за пренос и дистрибуцију електричне енергије
• Пројекти комуналних мрежа
• Хидроелектране
• Термоелектране
• Системи за производњу енергије ветра
• Пројекти соларне енергије
• Рударско-металуршки објекти
• Индустријски производни погони
• Железнички и транспортни системи напајања
• Градске и сеоске електродистрибутивне мреже

Техничке предности

У поређењу са традиционалним уљним прекидачима и СФ6 прекидачима, спољни вакуумски прекидач ЗВ7-40.5 нуди врхунску оперативну поузданост, смањене захтеве за одржавањем и дужи радни век. Вакумски прекидач ефикасно гаси лукове унутар затворене вакуум коморе, минимизирајући контактну ерозију и побољшавајући перформансе пребацивања.

Интегрисани дизајн струјног трансформатора подржава прецизну заштиту релеја, праћење кварова, мерење струје и аутоматизацију система, што га чини идеалним решењем за модерну паметну мрежу и апликације за дистрибуцију електричне енергије.

Са одличном диелектричном чврстоћом, високом механичком издржљивошћу и стабилним радом у захтевним условима околине, 40,5КВ вакуумски прекидач је пожељан избор за комунална предузећа, ЕПЦ извођаче и пројекте електричне инфраструктуре широм света.

Често постављана питања

За шта се користи вакуумски прекидач од 40,5КВ?

Вакумски прекидач од 40,5КВ користи се за заштиту и контролу средњенапонских и високонапонских електроенергетских система прекидањем струја оптерећења, струја преоптерећења и струја кварова кратког споја у подстаницама и електричним дистрибутивним мрежама.

Зашто је струјни трансформатор интегрисан са прекидачем?

Интегрисани струјни трансформатор обезбеђује прецизно мерење струје, улаз заштитних релеја, праћење кварова и функције контроле аутоматизације, побољшавајући укупну безбедност система и оперативну ефикасност.

Које су предности вакуумских прекидача?

Вакумски прекидачи обезбеђују брзо гашење лука, дуг радни век, ниске захтеве за одржавањем, високу поузданост, еколошку прихватљивост и супериорне електричне перформансе у поређењу са конвенционалним технологијама.

Може ли се прекидач ЗВ7-40.5 инсталирати на отвореном?

Да. Вакуумски прекидач ЗВ7-40.5 је посебно дизајниран за спољашњу инсталацију и може да издржи различите услове околине, укључујући температурне флуктуације, влажност и загађење.

Које индустрије обично користе 40,5КВ прекидаче за подстанице?

Ови прекидачи се широко користе у комуналним предузећима, подстаницама, постројењима за производњу електричне енергије, пројектима обновљивих извора енергије, рударским операцијама, индустријским објектима, транспортној инфраструктури и великим електричним дистрибутивним системима.
