Како ради струјни трансформатор са језгром?

Апстракт: Преко струјних трансформатора језграсу критични уређаји у електричним системима, који омогућавају прецизно мерење струје за праћење, заштиту и контролу. Овај чланак истражује њихове принципе рада, предности, разматрања о инсталацији и уобичајене бриге купаца, помажући инжењерима и менаџерима објеката да донесу информисане одлуке.

Садржај

• Шта је струјни трансформатор кроз језгро?
• Принцип рада струјних трансформатора кроз језгро
• Кључне предности
• Разматрање инсталације
• Типичне апликације
• Уобичајени проблеми и решавање проблема
• ФАК

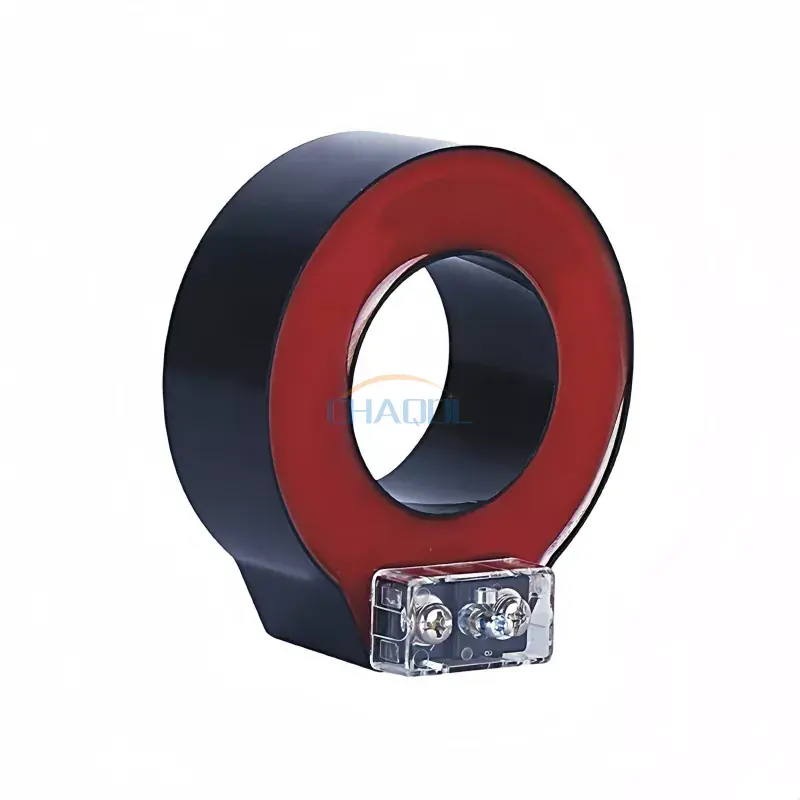

Шта је струјни трансформатор кроз језгро?

A Кроз струјни трансформатор језгра (ТЦЦТ)је електрични уређај дизајниран за мерење наизменичне струје (АЦ) тако што производи смањену струју пропорционалну струји у примарном колу. За разлику од трансформатора типа прозора или трансформатора са подељеним језгром, проводник пролази директно кроз језгро ТЦЦТ-а, омогућавајући компактан дизајн и прецизно мерење.

• Примарни проводник директно пролази кроз језгро
• Секундарни намотај обезбеђује смањену струју за мерење
• Користи се за заштитне релеје, бројила и системе за надзор

Принцип рада струјних трансформатора кроз језгро

ТЦЦТ функционише на основуелектромагнетна индукција. Примарни проводник генерише магнетно поље пропорционално струји која тече кроз њега. Ово магнетно поље индукује струју у секундарном намотају, која се затим може безбедно мерити инструментима без директног излагања високом напону.

Кључне предности

• Компактан дизајн:Лако се уклапа у расклопне уређаје и панелне инсталације.
• Висока тачност:Поуздана мерења за заштитне релеје и мерне уређаје.
• Издржљив:Робусна конструкција за дуготрајан рад у индустријским окружењима.
• Лако одржавање:Минимално потребно сервисирање због једноставне конструкције.

Разматрање инсталације

Правилна инсталација осигурава оптималне перформансе ТЦЦТ-а. Кључни фактори укључују:

1. Уверите се да је примарни проводник центриран кроз језгро да бисте избегли грешке у мерењу.
2. Проверите исправно секундарно ожичење и поларитет за тачна очитавања.
3. Одржавајте одговарајућа изолациона растојања да бисте спречили електричне опасности.
4. Узмите у обзир услове околине: температура, влажност и вибрације могу утицати на перформансе.

За специфичне водиче за инсталацију и безбедносне препоруке, Анкианг Повер обезбеђује детаљне приручнике за сваки ТЦЦТ модел.

Типичне апликације

• Мерење енергије у индустријским и комерцијалним објектима
• Праћење струје за расклопне уређаје и трансформаторе
• Заштитна релејна кола у трафостаницама
• Интеграција у СЦАДА системе за даљински надзор

Уобичајени проблеми и решавање проблема

Чак и висококвалитетни ТЦЦТ могу наићи на оперативне проблеме. Уобичајени проблеми укључују:

• Нетачан однос излаза:Често узроковано грешкама у секундарном ожичењу или нетачним одабиром језгра.
• прегревање:Обично због превелике примарне струје или лоше вентилације.
• Магнетна засићеност:Може изобличити мерења у апликацијама велике струје.
• механичко оштећење:Физички удари или вибрације могу утицати на поравнање језгра.

Решавање проблема углавном укључује проверу ожичења, проверу оштећења изолације и потврду да је уређај исправно оцењен за примену.

ФАК

• П: Могу ли ТЦЦТ да мере и наизменичну и једносмерну струју?
  О: Не, струјни трансформатори са језгром су дизајнирани само за мерење наизменичне струје због њиховог ослањања на електромагнетну индукцију.
• П: Како да изаберем прави ТЦЦТ за моју апликацију?
  О: Узмите у обзир примарну струју, класу тачности, ниво изолације и услове околине.
• П: Да ли су основни ЦТ-ови без одржавања?
  О: Захтевају минимално одржавање, углавном проверу физичког оштећења и интегритета ожичења.
• П: Шта чини Анкианг Повер-ове ТЦЦТ другачије?
  О: Анкианг Повер наглашава прецизну производњу, издржљивост и подршку за сложене инсталације.

Трансформатори струје кроз језгро су незаменљиви у савременим електричним системима, обезбеђујући прецизно мерење, заштиту и надзор. Разумевањем њихових принципа, инсталације и заједничких брига, инжењери могу да обезбеде поуздан рад у свим апликацијама.

За висококвалитетне струјне трансформаторе са језгром и персонализовану техничку подршку, посетитеАнкианг Повериликонтактирајте насда разговарате о вашим захтевима и добијете стручно упутство.
