Спољни трајни магнетни прекидач

ТхеСпољни трајни магнетни прекидач(Модели: ЗВ32-12Г / ЗВ32-24Г) је спољни вакуумски прекидач високих перформанси дизајниран за 12кВ и 24кВ средњенапонске дистрибутивне мреже. Са напредним механизмом за рад са трајним магнетом, пружа брзо пребацивање, високу поузданост, ниску потрошњу енергије и рад без одржавања. Широко се користи за пребацивање струја оптерећења, струја преоптерећења и струја кратког споја у градским и руралним електроенергетским мрежама, подстаницама, рударским операцијама, системима електрификације железнице и пројектима обновљиве енергије.

У поређењу са традиционалним прекидачима са опругом, радни механизам са трајним магнетом нуди једноставнију структуру, мање покретних делова, дужи радни век и конзистентније перформансе отварања и затварања. Ово га чини идеалним решењем за модерне паметне мреже, системе за аутоматизацију дистрибуције и апликације које захтевају честе операције пребацивања.

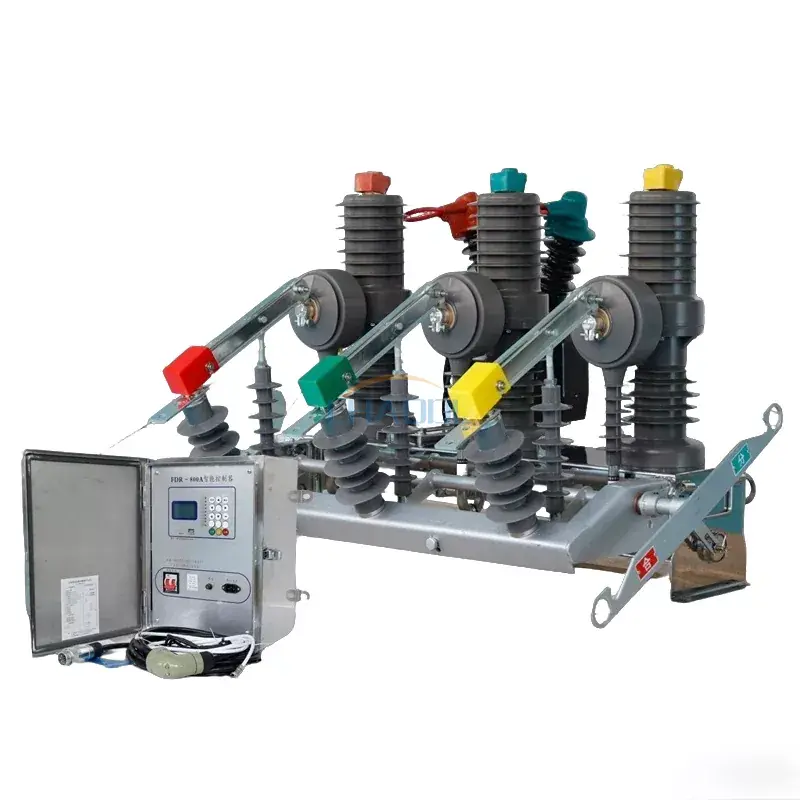

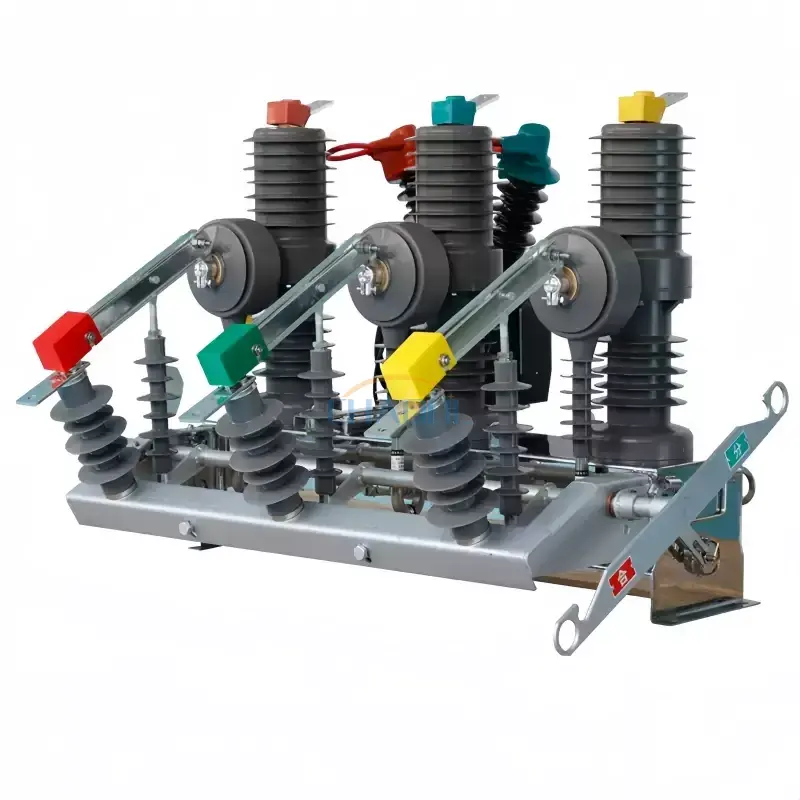

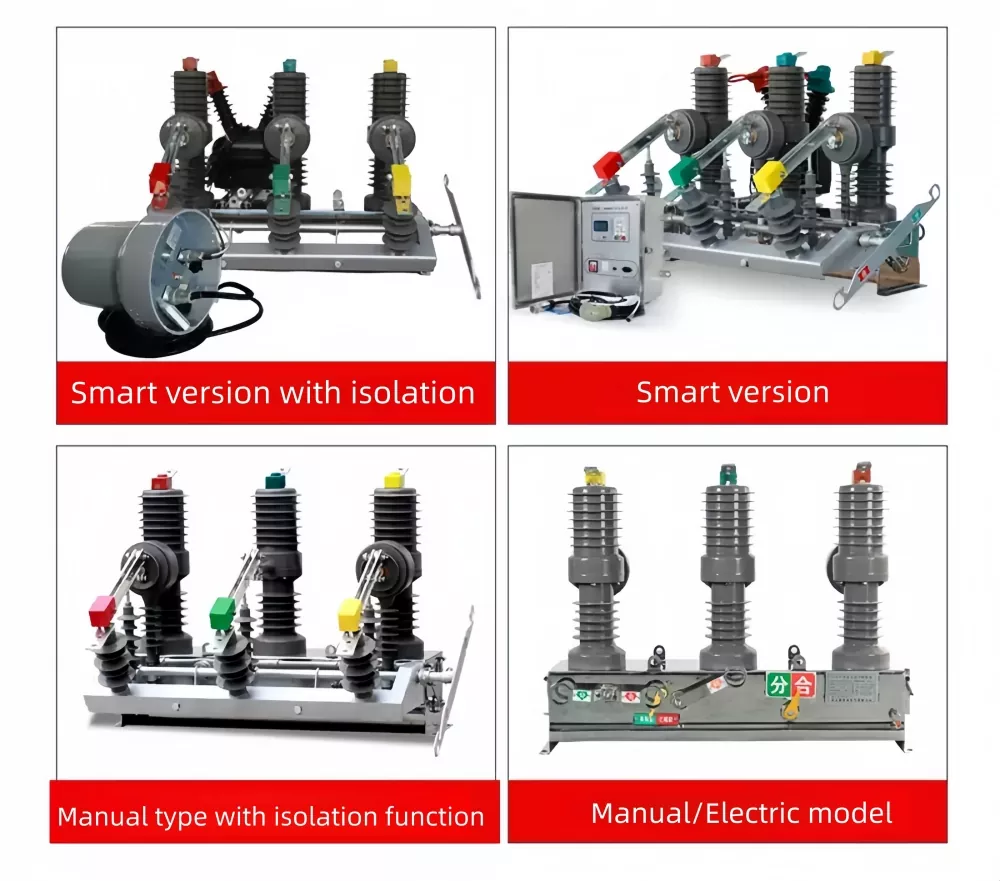

Модел и изглед

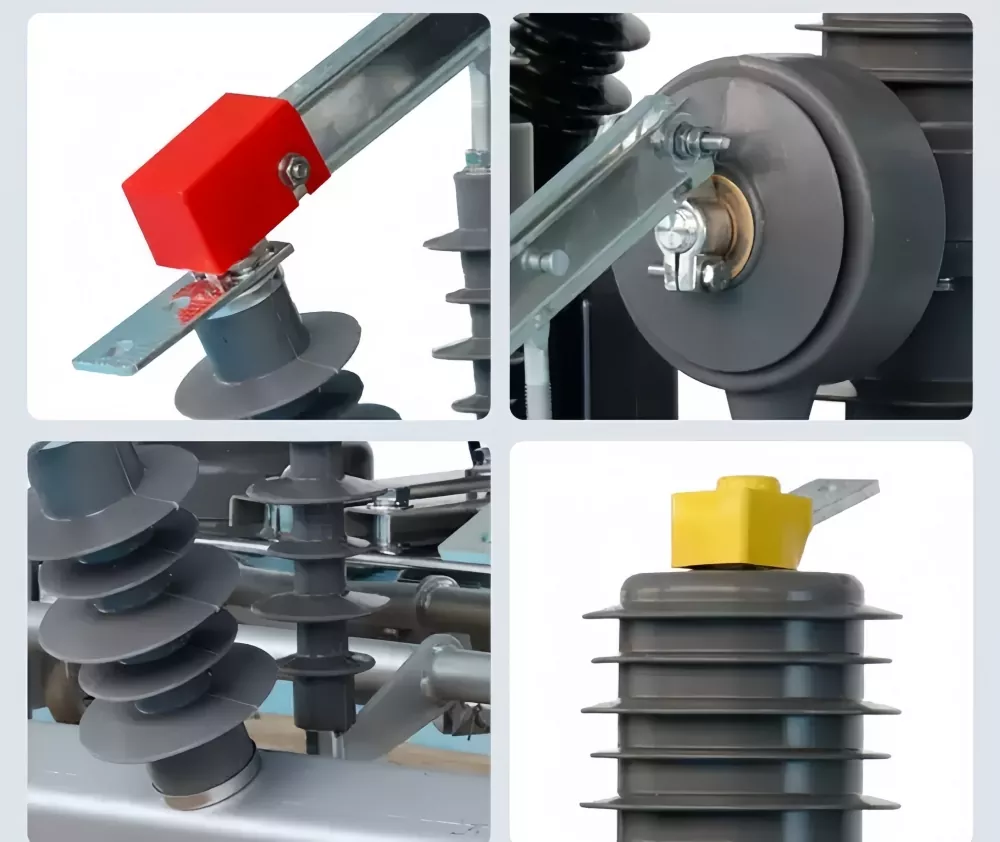

Детаљи о производу

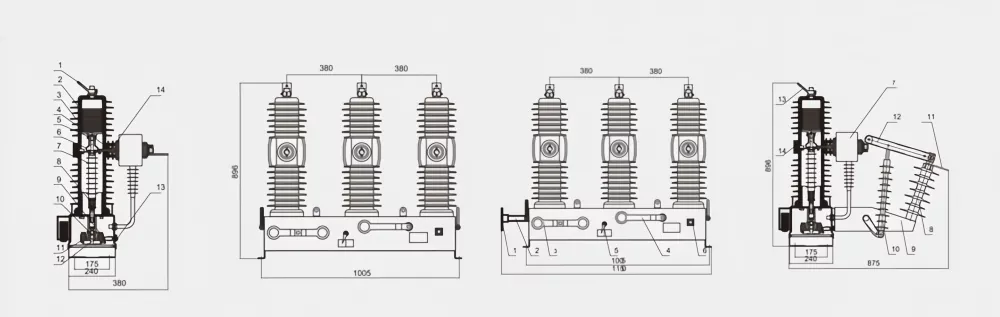

Димензије производа

Карактеристике производа

• Напредни механизам за рад са перманентним магнетом са брзим, стабилним и високо поузданим перформансама пребацивања.
• Механички дизајн без одржавања елиминише рутинско подешавање и значајно смањује оперативне трошкове.
• Вакумски прекидач високих перформанси пружа одличну способност гашења лука и продужени електрични век.
• Механички век до10.000 операција, што га чини погодним за апликације које се често мењају.
• Компактна спољна структура са одличном отпорношћу на влагу, прашину, излагање УВ зрачењу и оштре услове околине.
• Подржава интелигентну контролу, даљински надзор и беспрекорну интеграцију са СЦАДА и системима за аутоматизацију дистрибуције.
• ТхеСпољни трајни магнетни прекидачпогодан је за комуналне трафостанице, индустријске електроенергетске системе, електрификацију железнице, рударске пројекте и мреже за дистрибуцију обновљиве енергије.

Главне компоненте

• Вакумски прекидац
• Радни механизам са трајним магнетом
• Изолационо кућиште високе чврстоће
• Струјни трансформатор (опционо)
• Ормар са оперативним механизмом
• Проводни терминали
• Изолациона вучна шипка
• Систем за складиштење енергије
• Механички индикатор положаја
• Ручна ручица за руковање

Тецхницал Параметерс

Апликације

ТхеСпољни трајни магнетни прекидачје дизајниран за средњенапонске енергетске системе који захтевају поуздано пребацивање, интелигентну контролу и дугорочну радну стабилност.

• Градске и сеоске електродистрибутивне мреже
• Електричне подстанице
• Системи аутоматизације дистрибуције
• Инфраструктура паметне мреже
• Пројекти електрификације железнице
• Рударски и тешки индустријски објекти
• Постројења за енергију ветра и соларну енергију
• Комунални преносни и дистрибутивни системи
• Инфраструктурни и општински електроенергетски пројекти

Принцип рада

ТхеСпољни трајни магнетни прекидачкомбинује вакуумски прекидач са трајним магнетним актуатором. Током нормалног рада, актуатор прецизно контролише отварање и затварање контаката помоћу електромагнетне силе. Када дође до квара, вакуумски прекидач брзо гаси лук, обезбеђујући сигуран прекид струје квара. У поређењу са конвенционалним опружним механизмима, актуатор са трајним магнетом обезбеђује бржи одзив, прецизнији рад, мању потрошњу енергије и већу механичку поузданост.

Зашто одабрати прекидач са трајним магнетом?

• Радни механизам без одржавања
• Мања радна потрошња енергије
• Дужи радни век
• Висока оперативна доследност
• Погодно за апликације са високофреквентним пребацивањем
• Смањено механичко хабање
• Одлична компатибилност са интелигентним системима за контролу мреже

Често постављана питања

Шта је спољни трајни магнетни прекидач?

То је средњенапонски вакуумски прекидач који користи радни механизам са трајним магнетом уместо традиционалног опружног механизма, пружајући већу поузданост, ниже одржавање и дужи радни век.

Које су предности механизма за рад са перманентним магнетом?

Погони са трајним магнетом имају мање покретних делова, мању потрошњу енергије, бржи одзив, побољшану механичку стабилност и практично не захтевају одржавање током свог радног века.

Где се овај прекидач обично користи?

Широко се примењује у подстаницама, комуналним дистрибутивним мрежама, паметним мрежама, пројектима обновљивих извора енергије, железничким системима напајања, рударским операцијама и индустријским системима за дистрибуцију електричне енергије.

Да ли овај прекидач подржава даљински надзор?

Да. Може се интегрисати са СЦАДА, системима за аутоматизацију дистрибуције и интелигентним заштитним уређајима за даљински надзор, даљинско управљање и апликације паметне мреже.
