Кроз струјни трансформатор језгра

Анкианг Повер развија струјни трансформатор типа језгра ЛМЗЦ-10 заснован на захтевима примене на терену савремених система за дистрибуцију електричне енергије. Дизајниран за средњенапонска расклопна окружења као што су ГИС, РМУ и компактне подстанице, производ пружа стабилне перформансе мерења у сложеним условима рада. Поседује потпуно изоловану структуру са АБС кућиштем отпорним на ватру и запечаћеним провидним поклопцем терминала за побољшање безбедности и видљивости током ожичења и одржавања.

У практичним круговима за мерење и заштиту, се широко користи за узорковање струје у реалном времену и заштиту релеја у енергетским системима. Његова структура са подељеним језгром или прстенастим типом омогућава директну инсталацију на примарне каблове или сабирнице без демонтаже главног проводника, побољшавајући ефикасност током пројеката реконструкције или одржавања.

Дизајн конструкције и принцип рада

Изграђен је са језгром од тороидног силиконског челика и изолацијом од ливеног епоксидног смола. Примарни проводник делује као намотај са једним обртом, што значајно побољшава ефикасност магнетне спреге и смањује губитак енергије током рада.

Секундарни намотај је направљен од бакарне жице високе проводљивости како би се осигурао стабилан излаз струје и тачност мерења. Потпуно затворена структура епоксидне смоле повећава отпорност на влагу, заштиту од прашине и дугорочну механичку стабилност.

У електротехничким апликацијама, струјни трансформатор кроз језгро је пожељан због своје компактне структуре и поузданих перформанси у окружењима непрекидног рада.

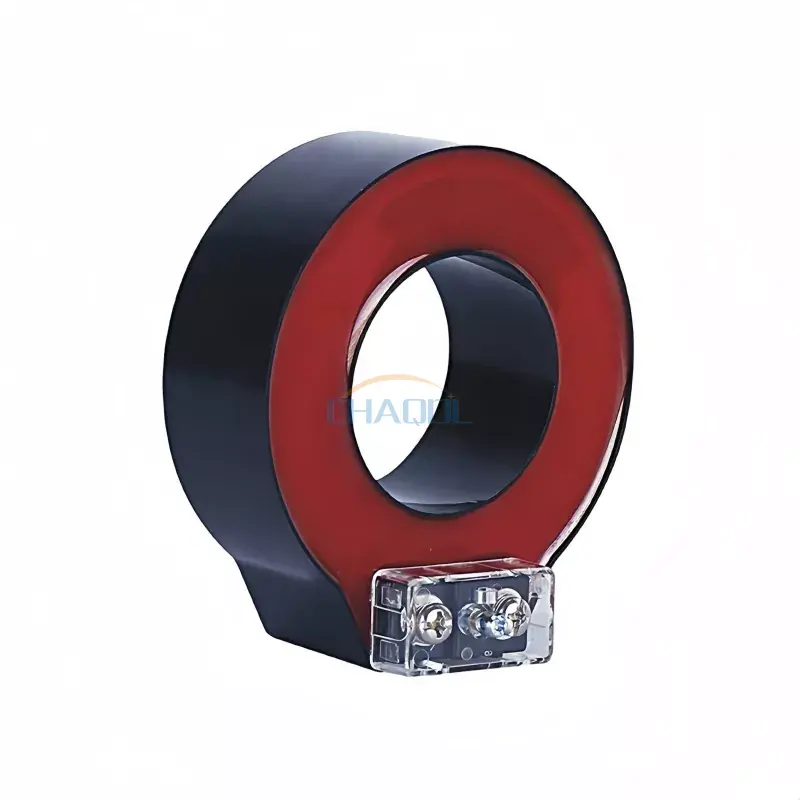

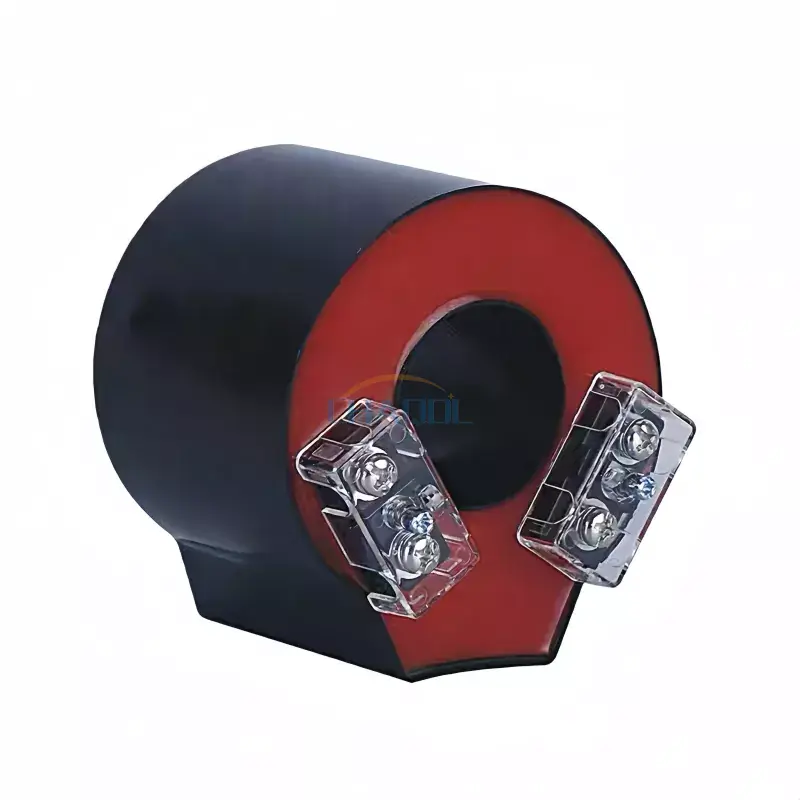

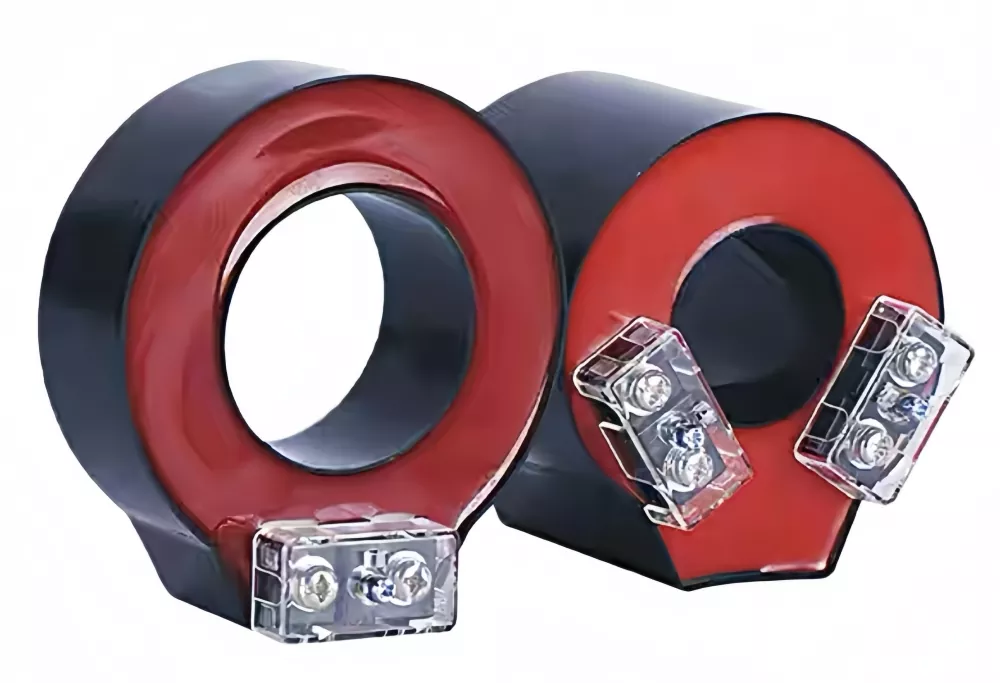

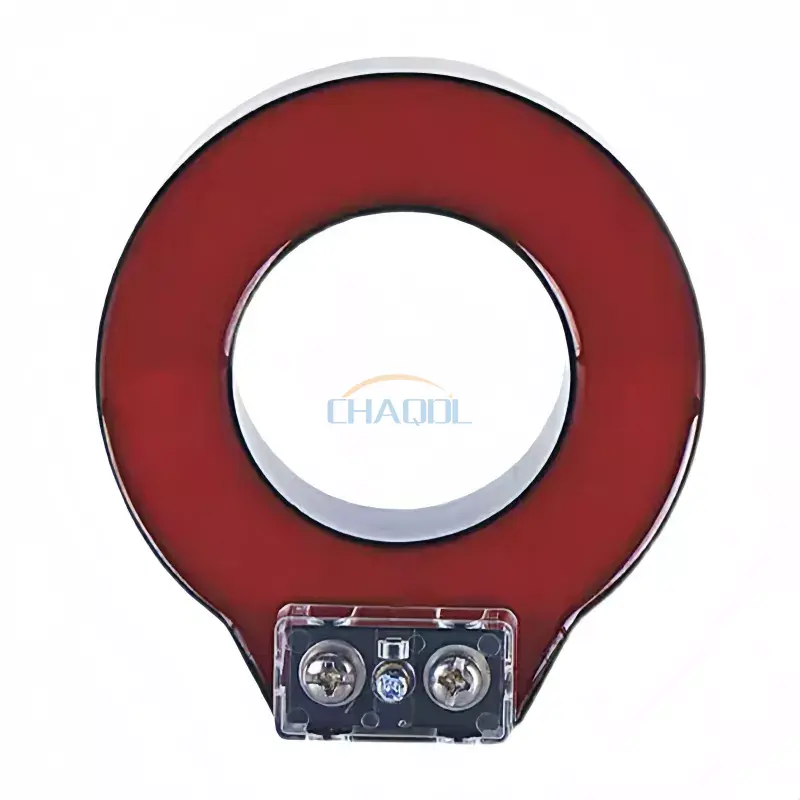

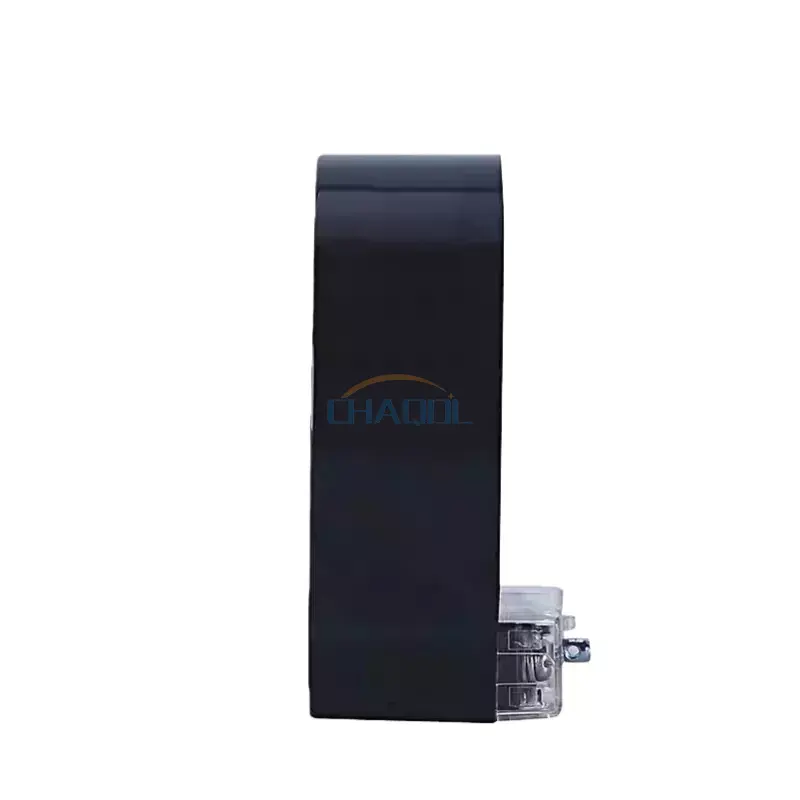

Приказ слике производа

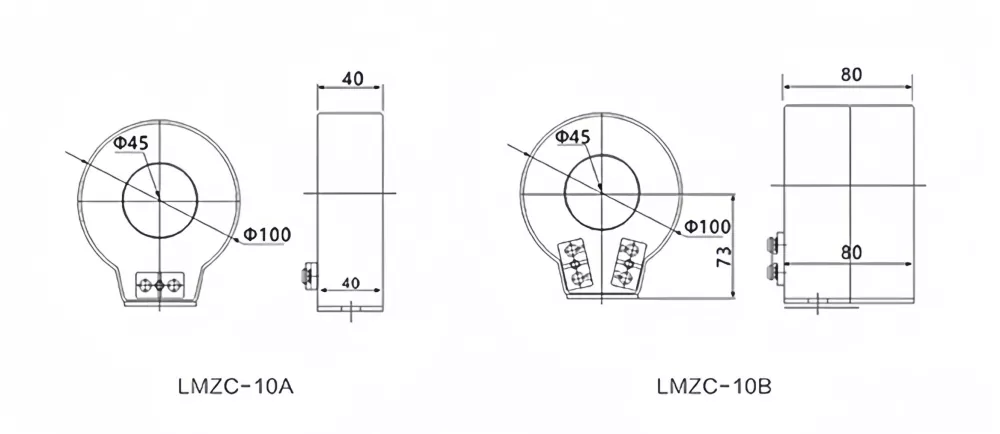

Дијаграм димензија производа

Тецхницал Параметерс

Обим примене и напомене о инсталацији

Ова серија има широку примену у нисконапонским разводним орманима, мерним панелима и системима индустријске аутоматизације. Трансформатор струје кроз језгро је посебно погодан за пројекте накнадне уградње где се постојеће сабирнице или каблови не могу одвојити током инсталације. Подржава континуирани рад у затвореним окружењима са стабилном контролом влажности и температуре.

Обим примене

Широко се примењује у електроенергетским системима који захтевају прецизно праћење струје и координацију заштите. Погодан је за индустријске и комуналне инсталације.

• Расклопни системи ниског и средњег напона
• Разводни ормани и мерни панели
• Системи заштите и надзора трафостаница
• Системи за контролу снаге индустријске аутоматизације
• Системи за производњу електричне енергије из обновљивих извора

Захтеви за инсталацију

Правилна инсталација је неопходна да би се осигурала тачност мерења и безбедан рад. Примарни проводник мора проћи кроз центар језгра да би одржао уравнотежену дистрибуцију магнетног флукса.

• Држите проводник у центру унутар прозора језгра
• Не остављајте секундарни круг отворен током рада
• Осигурајте поуздано уземљење секундарног терминала
• Користите изоловани монтажни хардвер за механичку стабилност

Предности перформанси

У поређењу са конвенционалним струјним трансформаторима, струјни трансформатор кроз језгро обезбеђује побољшану оперативну ефикасност и дугорочну стабилност у електричним мерним системима.

• Висока тачност мерења са стабилним линеарним одзивом
• Мали губитак језгра и побољшане електромагнетне перформансе
• Изолација од епоксидне смоле за повећану отпорност на околину
• Компактан дизајн погодан за ограничен простор за инсталацију
• Дуг радни век са минималним захтевима за одржавање

ФАК

П1: Која је главна функција овог производа?
О: Користи се за мерење струје и заштиту у електричним системима, посебно у апликацијама за дистрибуцију и мерење.

П2: Може ли се инсталирати без искључивања система?
О: Да, његов дизајн са подељеним језгром омогућава инсталацију без одвајања примарног проводника.

П3: Са којим системима је компатибилан?
О: Погодан је за расклопне апарате ниског и средњег напона, укључујући РМУ и контролне панеле.

П4: Који је ниво изолације?
О: Ниво изолације је дизајниран за индустријска дистрибутивна окружења и обезбеђује безбедан рад под условима називног напона.

П5: Може ли се користити на отвореном?
О: Углавном је дизајниран за унутрашњу употребу; спољна инсталација захтева додатно заштитно кућиште.

П6: Колико често је потребно одржавање?
О: У нормалним условима рада, периодична провера је довољна, без честог одржавања.

Коначна напомена: Овај струјни трансформатор кроз језгро је дизајниран за дуготрајан стабилан рад у савременим системима дистрибуције електричне енергије, обезбеђујући поуздано мерење и перформансе заштите.
