Комбиновани инструментни трансформатор уроњен у уље

Овај комбиновани инструментни трансформатор уроњен у уље (модел ЈЛС-10) је дизајниран за прецизно мерење и заштиту у системима средњег напона. Он интегрише функције мерења напона и струје у једну јединицу пуњену уљем, што га чини широко применљивим у спољним дистрибутивним мрежама, подстаницама и индустријским системима за надзор електричне енергије. Структура има запечаћени изолациони дизајн потопљен у уље како би се обезбедио стабилан рад у условима дуготрајног оптерећења и тешког излагања околини.

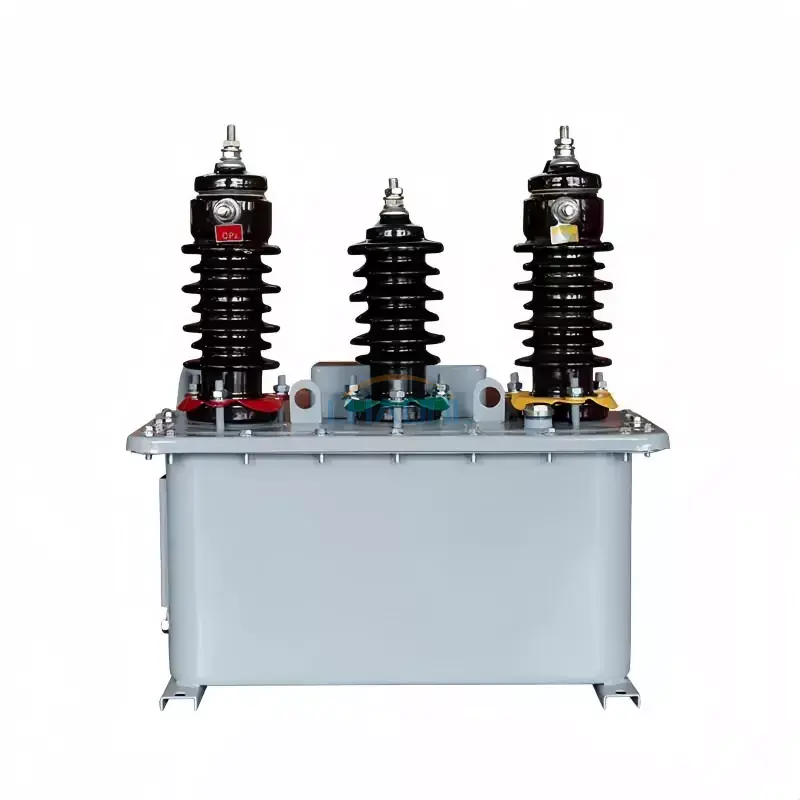

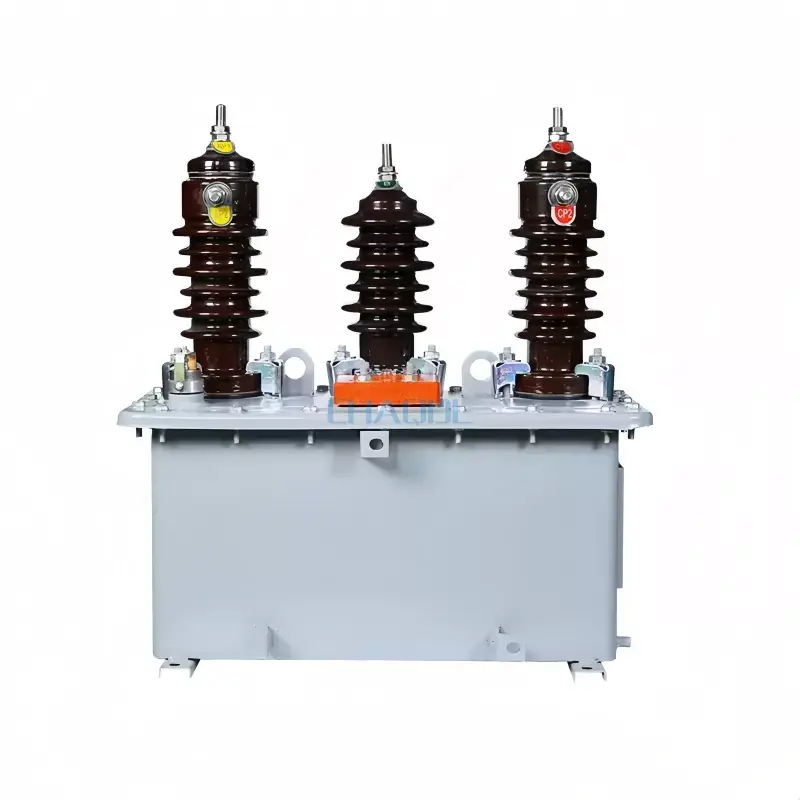

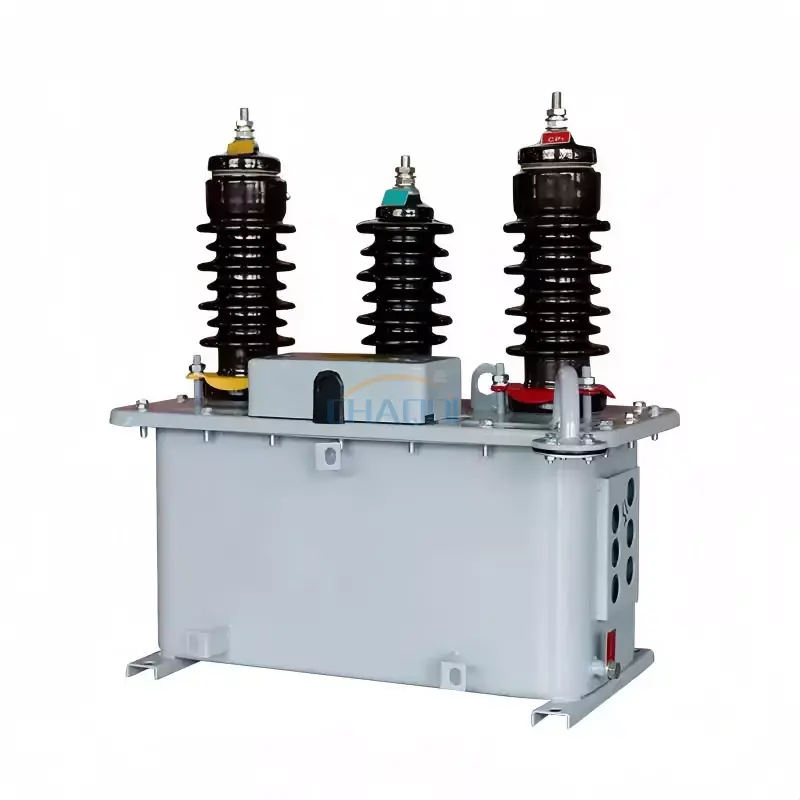

Приказ слике производа

Преглед и обим примене

Комбиновани инструментни трансформатор уроњен у уље је пројектован да врши истовремену трансформацију напона и струје за електрично мерење и релејну заштиту. Погодан је за дистрибутивне системе од 6кВ, 10кВ и 35кВ, посебно у трафостаницама на отвореном, компактним трансформаторским станицама и индустријским енергетским мрежама где су поузданост и чврстоћа изолације критичне.

Интеграцијом више мерних функција у једну структуру, смањује се простор за инсталацију и побољшава ефикасност ожичења система, што га чини пожељним решењем за модерне апликације паметне мреже.

Техничке спецификације

Технички параметри напонског пресека комбинованих инструменталних трансформатора ЈЛС-35, 10, 6 и 3 уроњених у уље

Технички параметри струјног пресека комбинованих инструментних трансформатора ЈЛС-35, 10, 6 и 3 уроњених у уље

Предности структуре производа

Има потпуно затворену структуру резервоара за уље, обезбеђујући одличне перформансе изолације и јаку отпорност на влагу, прашину и загађење животне средине. Језгро је направљено од висококвалитетног силиконског челика како би се смањио губитак енергије, док прецизни бакарни намотаји обезбеђују стабилан пренос струје и прецизан излаз мерења.

У поређењу са конвенционалним одвојеним трансформаторима, овај комбиновани инструментни трансформатор уроњен у уље значајно смањује сложеност ожичења и побољшава ефикасност инсталације у спољашњим подстаницама и мерним ормарићима.

Инсталационо окружење

1. Погодно за спољашњу или унутрашњу инсталацију у дистрибутивним системима

2. Температура околине: -25℃ до +40℃

3. Надморска висина: ≤1000м (већа надморска висина захтева прилагођени дизајн)

4. Применљиво у окружењима без корозивног гаса, тешког загађења или јаких вибрација

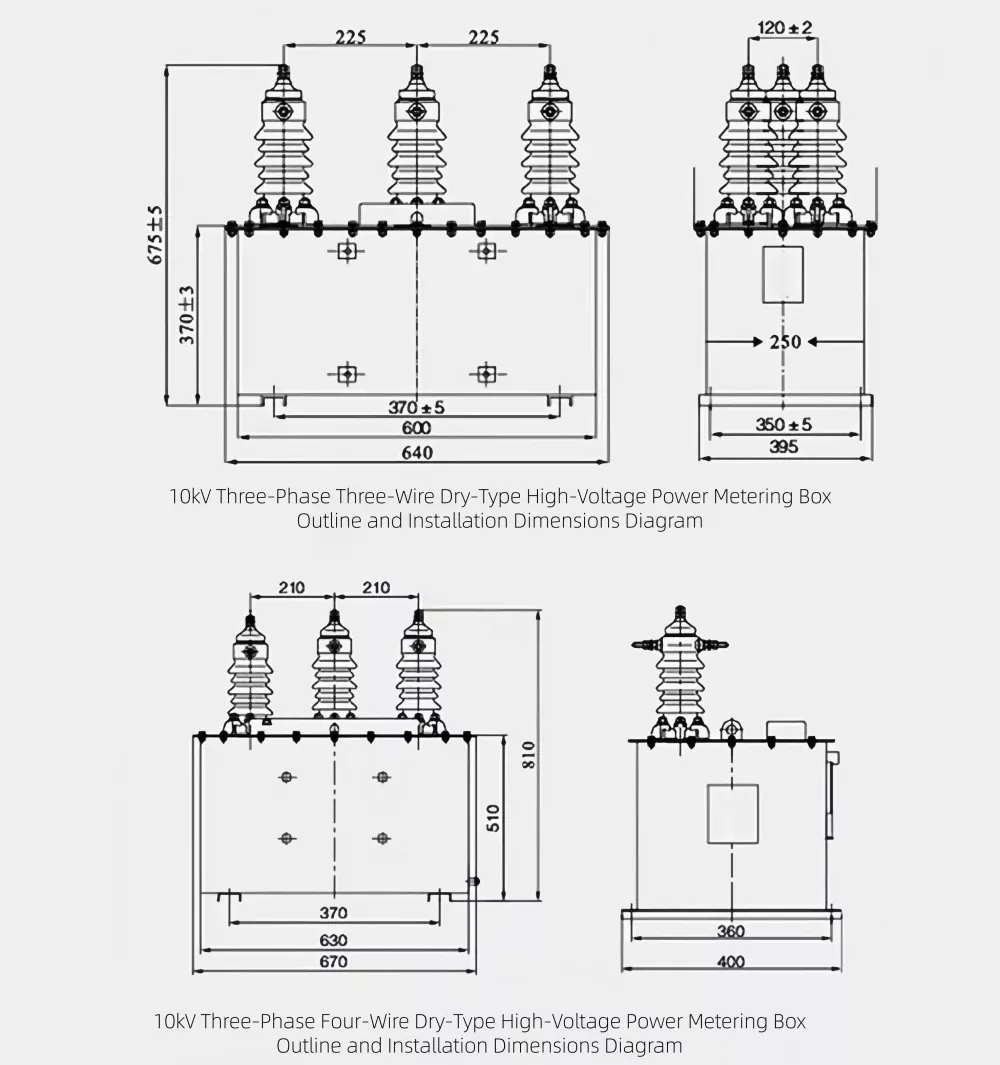

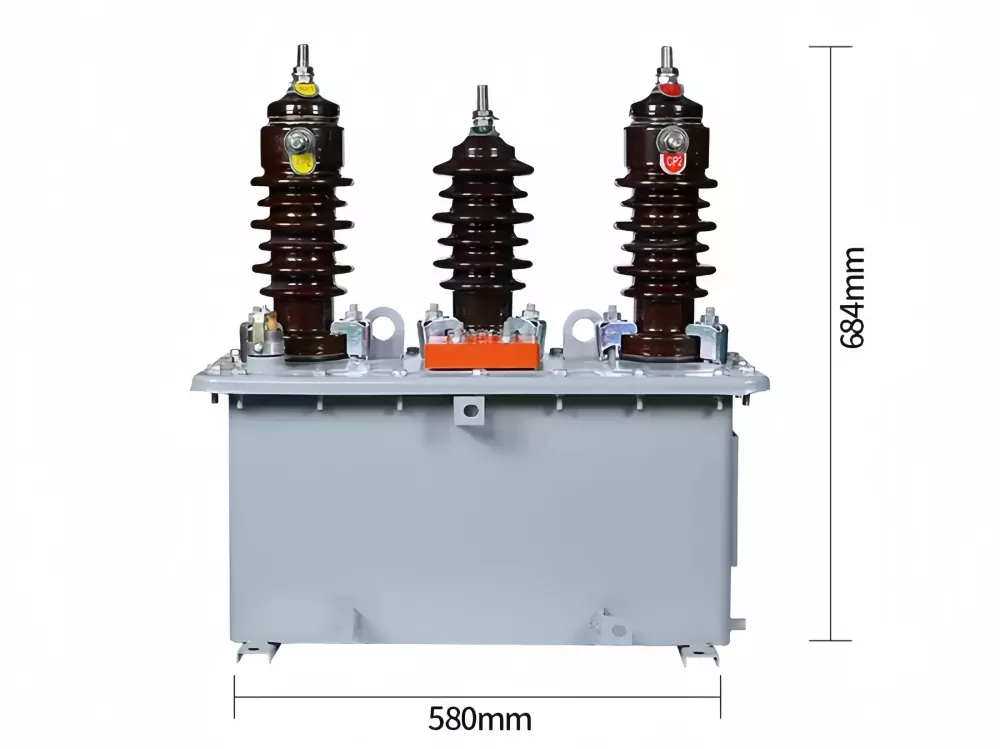

Дијаграм димензија производа

ФАК

П1: Која је главна функција комбинованог инструментног трансформатора уроњеног у уље?
О: Интегрише мерење напона и струје у једну јединицу, обезбеђујући прецизно мерење и релејну заштиту за средњенапонске енергетске системе као што су подстанице и дистрибутивне мреже.

П2: Где је овај трансформатор обично инсталиран?
О: Обично се користи у спољашњим подстаницама, компактним трансформаторским станицама, индустријским системима за дистрибуцију електричне енергије и мерним ормарима који захтевају стабилно мерење енергије.

П3: Које нивое напона ова опрема може да подржи?
О: Стандардни модели подржавају системе од 3кВ, 6кВ, 10кВ и 35кВ, што га чини погодним за широк спектар апликација средњег напона.

П4: Које су предности изолације потопљене у уље?
О: Уљна изолација обезбеђује одличну диелектричну чврстоћу, дисипацију топлоте и дугорочну радну стабилност, посебно у тешким спољашњим окружењима.

П5: Колико често је потребно одржавање?
О: Структура је потпуно запечаћена, тако да захтева минимално одржавање. Препоручује се редовна провера стања уља и прикључака терминала.

П6: Може ли се прилагодити за различите тренутне односе?
О: Да, односи струје и секундарни параметри се могу прилагодити према захтевима пројекта како би одговарали различитим системима мерења и заштите.
